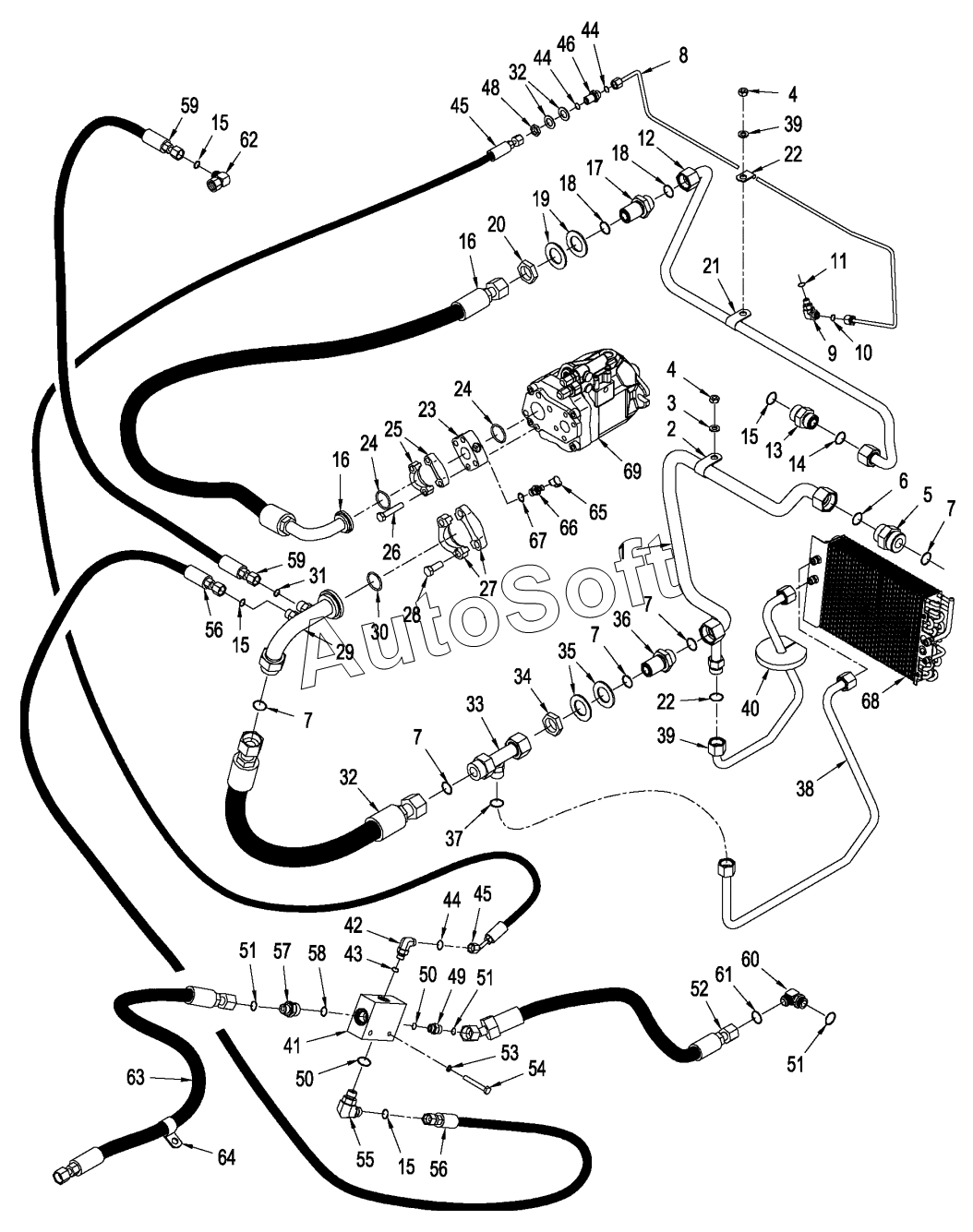

Каталог запасных частей к технике: CASE IH STX-530 Steiger (2010). HYDRAULICS - FAN DRIVE CIRCUITRY, BSN Z6F100996
1
2
3
4
4
5
6
7
7
7
7
7
8
9
10
11
12
13
14
15
15
15
15
16
16
17
18
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
39
40
41
42
43
44
44
44
45
45
46
48
49
50
50
51
51
51
52
53
54
55
56
56
57
58
59
59
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 178889A1 | 1***1 | FITTING | |
| 1 | 8***5 | TUBE | |
| 2 | 5***4 | CLAMP | |
| 3 | 8***0 | WASHER | |
| 4 | 8***0 | NUT | |
| 5 | 2***2 | CONNECTOR | |
| 6 | 2***0 | O-RING | |
| 7 | 2***1 | O-RING | |
| 8 | 8***7 | TUBE ASSY | |
| 9 | 2***3 | ELBOW | |
| 10 | 2***4 | O-RING | |
| 11 | 2***1 | O-RING | |
| 12 | 8***5 | TUBE ASSY | |
| 13 | 2***9 | CONNECTOR | |
| 14 | 2***6 | O-RING | |
| 15 | 2***2 | O-RING | |
| 16 | 8***4 | HOSE ASSY | |
| 17 | 7***0 | UNION | |
| 18 | 2***8 | O-RING | |
| 19 | 4***1 | WASHER | |
| 20 | 7***9 | NUT | |
| 21 | 5***0 | CLAMP | |
| 22 | 2***6 | O-RING | |
| 23 | 8***3 | VALVE BLOCK | |
| 24 | 2***9 | O-RING | |
| 25 | A***6 | FLANGE | |
| 26 | 8***5 | BOLT | |
| 27 | A***7 | FLANGE | |
| 28 | 6***0 | BOLT | |
| 29 | 8***0 | TUBE ASSY | |
| 30 | 2***5 | O-RING | |
| 31 | 2***4 | O-RING | |
| 32 | 8***5 | HOSE ASSY | |
| 33 | 4***1 | TUBE ASSY | |
| 34 | 7***8 | NUT | |
| 35 | 4***1 | WASHER | |
| 36 | 4***1 | VALVE | |
| 37 | 2***6 | O-RING | |
| 38 | 8***0 | TUBE | |
| 39 | 8***9 | TUBE | |
| 40 | 8***7 | SEAL | |
| 41 | 8***0 | BLOCK | |
| 42 | 7***8 | ELBOW | |
| 43 | 6***3 | O-RING | |
| 44 | 2***1 | O-RING | |
| 45 | 8***4 | HOSE ASSY | |
| 46 | 7***8 | UNION | |
| 47 | 8***8 | WASHER | |
| 48 | 7***4 | NUT | |
| 49 | 7***5 | CONNECTOR | |
| 50 | 6***3 | O-RING | |
| 51 | 2***6 | O-RING | |
| 52 | 8***3 | HOSE ASSY | |
| 53 | 8***8 | WASHER | |
| 54 | 8***0 | BOLT | |
| 55 | 7***5 | ELBOW | |
| 56 | 8***9 | HOSE ASSY | |
| 57 | 7***3 | CONNECTOR | |
| 58 | 6***3 | O-RING | |
| 59 | 8***6 | HOSE | |
| 60 | 2***6 | ELBOW | |
| 61 | 2***0 | O-RING | |
| 62 | 7***9 | ELBOW | |
| 63 | 8***7 | HOSE ASSY | |
| 64 | 5***2 | CLAMP | |
| 65 | H***3 | DUST CAP | |
| 66 | N***S | NOT SERVICED SEPARATELY | |
| 67 | 6***3 | O-RING | |
| 68 | 8***5 | CONDENSER | |
| 69 | 8***2 | PUMP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
