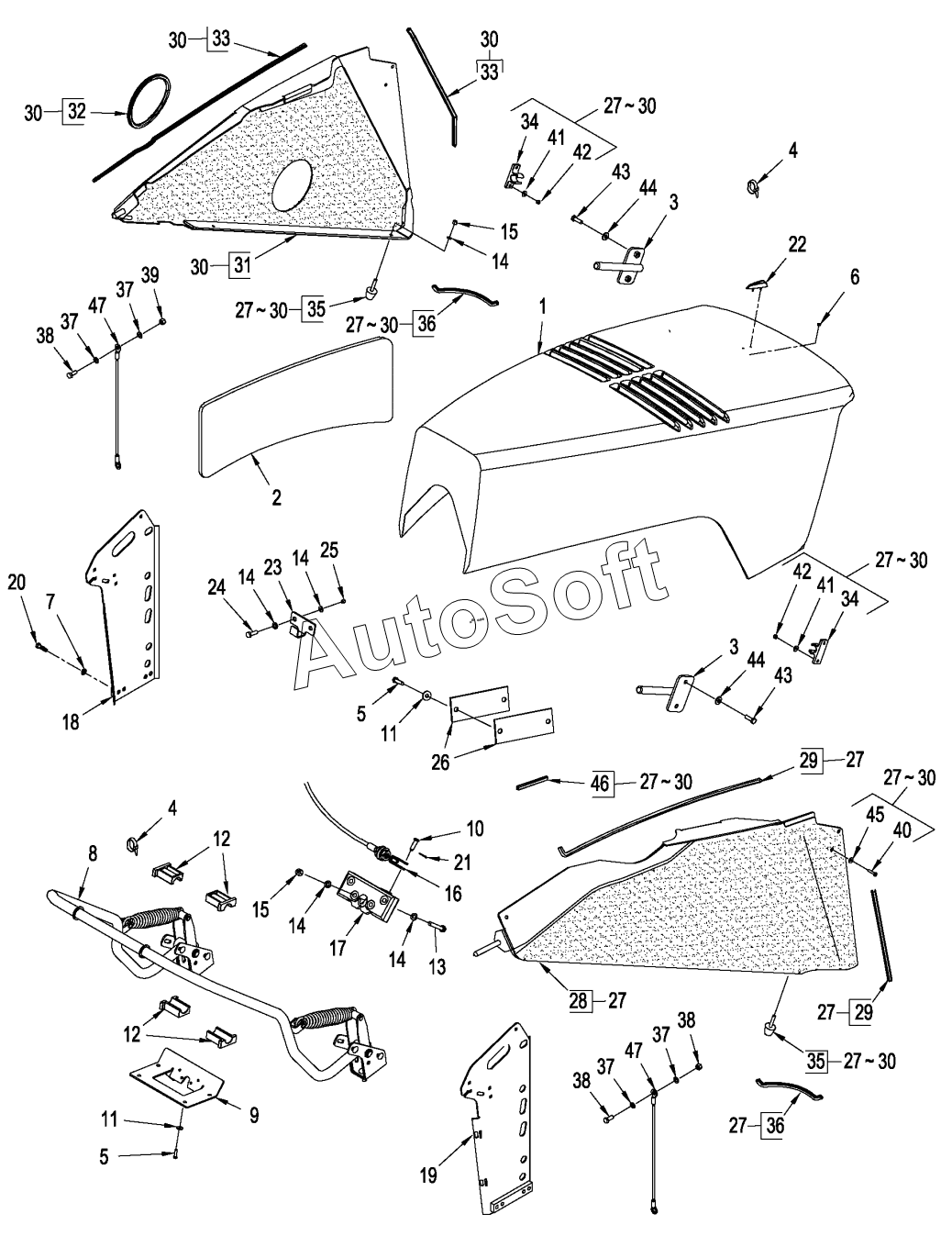

Каталог запасных частей к технике: CASE IH STX-530 Steiger (2010). HOOD AND SUPPORT, STX & STEIGER 480/530
1
2
3
3
4
4
5
5
6
7
8
9
10
11
11
12
12
13
14
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
27
27
27
27
27
27
27
28
29
29
30
30
30
30
30
30
30
30
30
30
30
31
32
33
33
34
34
35
35
36
36
37
37
37
37
38
38
38
39
40
41
41
42
42
43
43
44
44
45
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | HOOD | |
| 1 | 8***1 | HOOD | |
| 2 | 8***5 | INSULATION | |
| 3 | 8***6 | PLATE | |
| 4 | 2***4 | STRAP | |
| 5 | 6***0 | BOLT | |
| 6 | 1***1 | PUSH-ON NUT | |
| 6 | 8***8 | NUT | |
| 7 | 8***2 | WASHER | |
| 8 | 8***1 | ARM | |
| 9 | 8***6 | BRACKET | |
| 10 | 7***0 | PIN | |
| 11 | 8***6 | WASHER | |
| 12 | 3***3 | BEARING | |
| 13 | 8***0 | BOLT | |
| 14 | 8***6 | WASHER | |
| 15 | 8***6 | NUT | |
| 16 | 4***1 | CABLE PULLING GRIP | |
| 17 | 3***1 | LATCH | |
| 17 | 8***2 | LATCH | |
| 18 | 8***7 | SUPPORT | |
| 19 | 8***6 | SUPPORT | |
| 20 | 6***0 | BOLT | |
| 21 | 7***0 | PIN | |
| 22 | 3***1 | GUIDE | |
| 22 | 8***9 | GUIDE | |
| 23 | 8***4 | BRACKET | |
| 23 | 8***7 | BRACKET | |
| 24 | 6***0 | BOLT | |
| 25 | 8***6 | NUT | |
| 26 | 8***7 | PLATE | |
| 27 | 8***6 | SCREEN | |
| 28 | 8***2 | SCREEN | |
| 29 | 8***7 | SOFT TRIM | |
| 30 | 8***5 | SCREEN | |
| 31 | N***S | NOT SERVICED SEPARATELY | |
| 32 | 8***3 | SEAL | |
| 33 | 8***7 | SOFT TRIM | |
| 34 | 8***6 | CLIP | |
| 35 | 8***0 | MOUNT | |
| 36 | 3***1 | SEAL | |
| 37 | 8***8 | WASHER | |
| 38 | 6***0 | BOLT | |
| 39 | 8***8 | NUT | |
| 40 | 8***5 | SCREW | |
| 41 | 8***5 | WASHER | |
| 42 | 8***5 | NUT | |
| 43 | 6***5 | BOLT | |
| 44 | 8***8 | WASHER | |
| 45 | 8***5 | WASHER | |
| 46 | 3***1 | SEAL | |
| 47 | 8***1 | CABLE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
