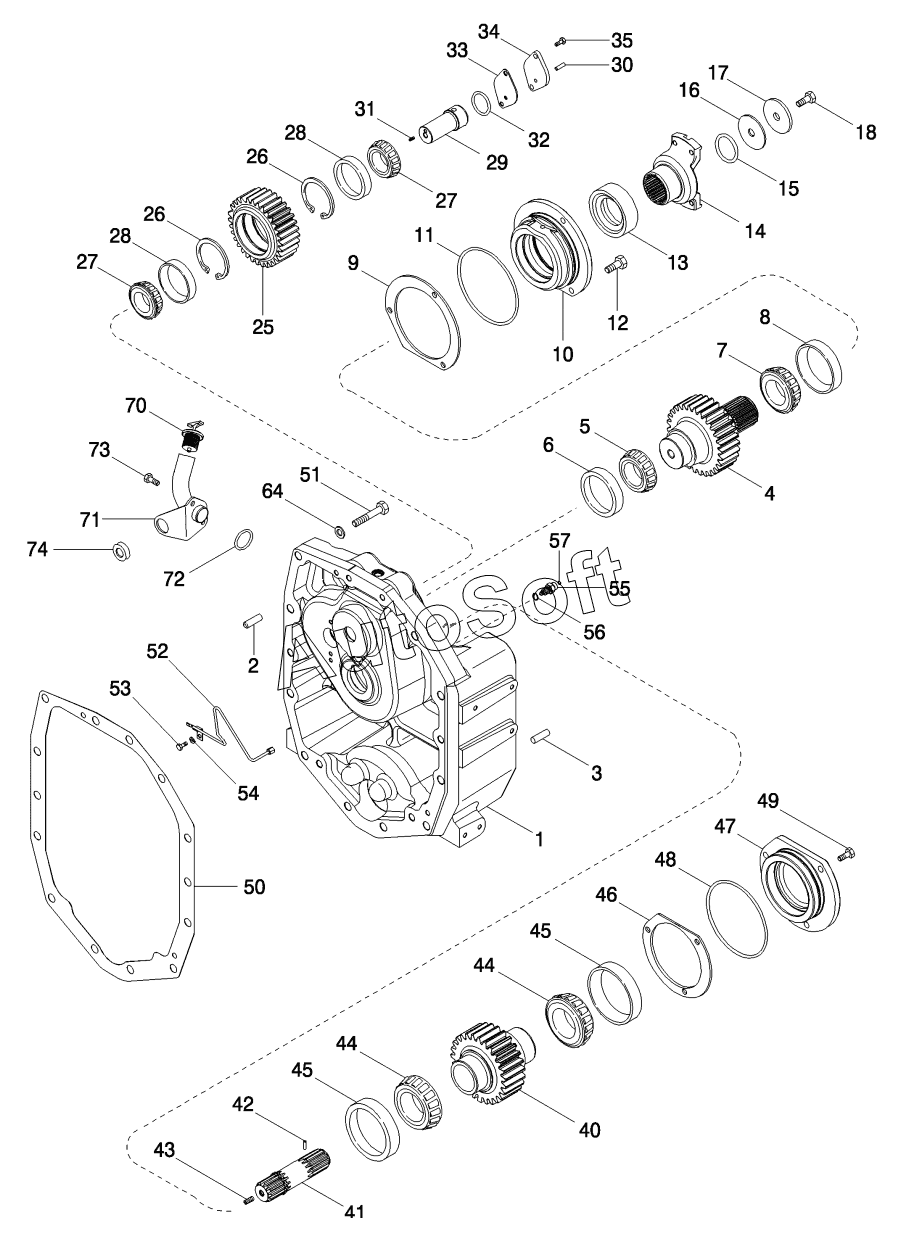

Каталог запасных частей к технике: CASE IH MX-255 Magnum (2006). TRANSMISSION DROP BOX
41
46
46
46
46
45
45
44
44
43
42
46
41
40
35
34
33
33
33
33
55
74
73
72
71
70
64
57
56
33
54
53
52
51
50
49
48
47
9
14
13
12
11
10
9
9
9
9
15
8
7
6
5
4
3
2
25
32
31
30
29
28
28
27
27
26
26
1
18
17
16
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 275216A2 | 2***2 | KIT | |
| 275217A2 | 2***2 | KIT | |
| 275219A2 | 2***2 | KIT | |
| 276639A1 | 2***1 | KIT | |
| 1 | 2***6 | HOUSING | |
| 2 | 3***1 | PIN | |
| 3 | 8***0 | DOWEL | |
| 4 | 3***1 | SHAFT | |
| 5 | 1***H | BEARING | |
| 6 | 1***H | BEARING | |
| 7 | 6***1 | BEARING | |
| 8 | 1***H | BEARING | |
| 9 | 2***1 | SHIM | |
| 9 | 2***1 | SHIM | |
| 9 | 2***1 | SHIM | |
| 9 | 3***1 | SHIM | |
| 9 | 3***1 | SHIM | |
| 10 | 2***4 | CAGE | |
| 11 | 2***1 | O-RING | |
| 12 | 3***1 | SCREW | |
| 13 | 2***1 | SEAL | |
| 14 | 3***1 | YOKE | |
| 15 | 2***5 | O-RING | |
| 16 | 2***1 | SHIM | |
| 16 | 2***1 | SHIM | |
| 16 | 2***1 | SHIM | |
| 16 | 2***1 | SHIM | |
| 16 | 2***1 | SHIM | |
| 17 | 2***1 | WASHER | |
| 18 | 6***5 | BOLT | |
| 25 | 3***1 | SHAFT | |
| 26 | 1***5 | RING | |
| 27 | 3***1 | BEARING | |
| 28 | 3***1 | BEARING | |
| 29 | 2***2 | SHAFT ASSY | |
| 30 | 8***0 | DOWEL | |
| 31 | 1***1 | PLUG | |
| 32 | 2***0 | O-RING | |
| 33 | 2***1 | SHIM | |
| 33 | 2***1 | SHIM | |
| 33 | 2***1 | SHIM | |
| 33 | 3***1 | SHIM | |
| 33 | 3***1 | SHIM | |
| 34 | 2***1 | PLATE | |
| 35 | 3***1 | SCREW | |
| 40 | 3***1 | SHAFT | |
| 41 | 2***1 | SHAFT | |
| 41 | 2***1 | SHAFT | |
| 42 | 3***5 | PIN | |
| 43 | 2***1 | SCREW | |
| 44 | 1***H | BEARING | |
| 45 | 1***H | BEARING | |
| 46 | 2***1 | SHIM | |
| 46 | 2***1 | SHIM | |
| 46 | 2***1 | SHIM | |
| 46 | 3***1 | SHIM | |
| 46 | 3***1 | SHIM | |
| 47 | 2***3 | CAGE | |
| 48 | 2***7 | O-RING | |
| 49 | 3***1 | SCREW | |
| 50 | 2***2 | GASKET | |
| 51 | 8***0 | BOLT | |
| 52 | 2***2 | TUBE | |
| 53 | 6***0 | BOLT | |
| 54 | 8***0 | WASHER | |
| 55 | 9***1 | UNION | |
| 56 | 2***8 | O-RING | |
| 57 | 2***4 | O-RING | |
| 64 | 8***0 | WASHER | |
| 70 | 2***1 | CAP | |
| 71 | 2***1 | TUBE | |
| 72 | 2***2 | O-RING | |
| 73 | 6***0 | BOLT | |
| 74 | 2***1 | GROMMET |
