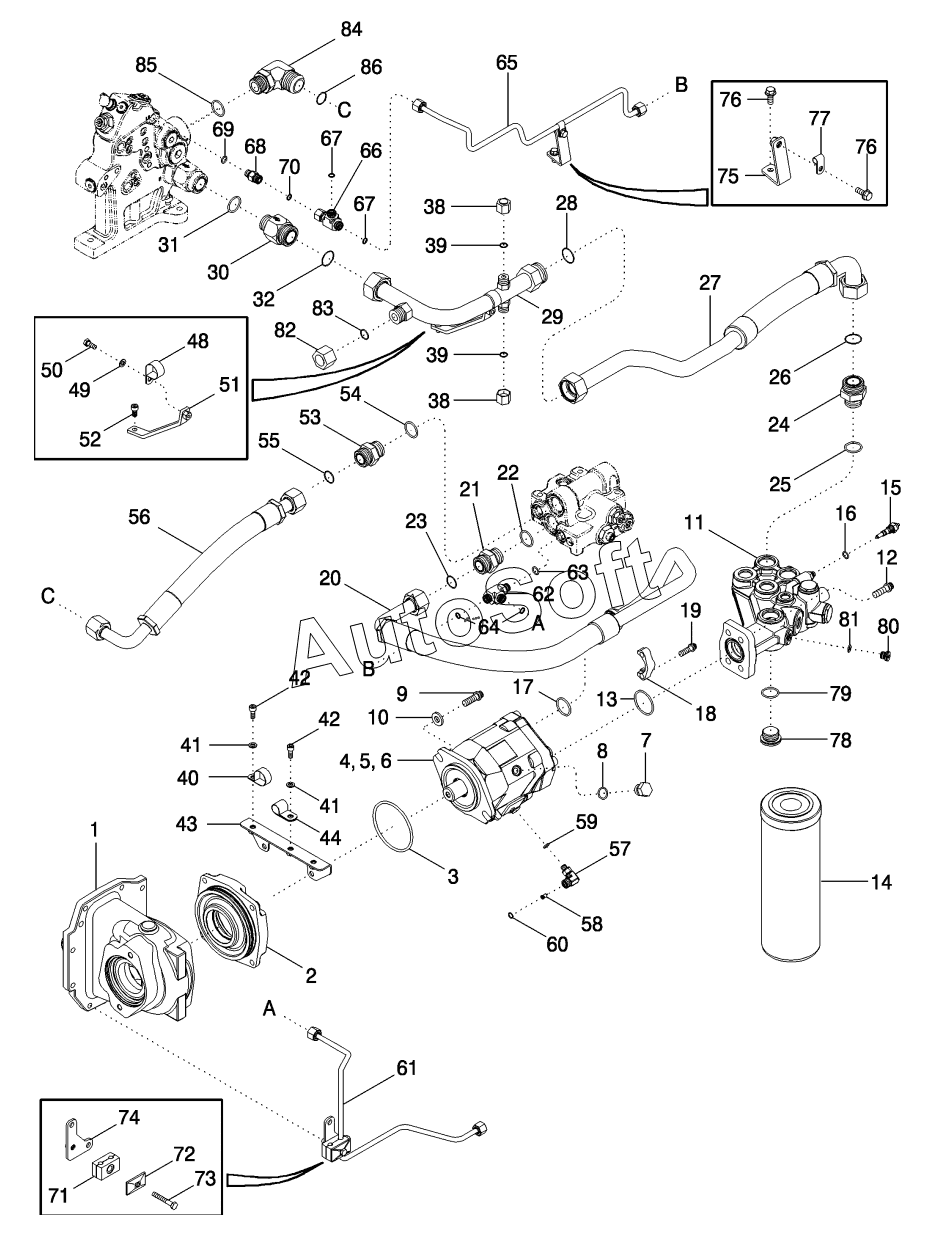

Каталог запасных частей к технике: CASE IH MX-255 Magnum (2006). HYDRAULIC SYSTEM - PISTON PUMP AND FILTER, STANDARD FLOW CAPACITY
58
67
67
66
65
64
63
62
61
60
59
68
57
56
55
54
53
52
51
50
49
78
86
85
84
84
83
82
81
80
79
48
77
76
76
75
74
73
72
71
70
69
11
20
19
18
17
16
15
14
13
12
21
10
9
8
7
6
5
4
3
2
30
44
43
42
42
41
41
40
39
39
38
38
32
31
1
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | HOUSING | |
| 2 | 4***2 | CAGE | |
| 3 | 2***5 | O-RING | |
| 4 | 8***9 | PUMP | |
| 5 | 8***3 | KIT | |
| 6 | 2***1 | O-RING | |
| 7 | 8***2 | PLUG | |
| 8 | 2***0 | O-RING | |
| 9 | 8***5 | SCREW | |
| 10 | 8***2 | WASHER | |
| 11 | 4***1 | HEAD ASSY | |
| 12 | 8***5 | SCREW | |
| 13 | 2***5 | O-RING | |
| 14 | 2***1 | FILTER | |
| 15 | 1***1 | SWITCH | |
| 16 | 2***6 | O-RING | |
| 17 | 2***9 | O-RING | |
| 18 | 8***8 | CLAMP | |
| 19 | 8***0 | SCREW | |
| 20 | 8***0 | HOSE | |
| 21 | 7***5 | CONNECTOR | |
| 22 | 6***6 | O-RING | |
| 23 | 2***1 | O-RING | |
| 24 | 7***4 | CONNECTOR | |
| 25 | 6***6 | O-RING | |
| 26 | 2***5 | O-RING | |
| 27 | 4***1 | HOSE | |
| 28 | 2***5 | O-RING | |
| 29 | 4***1 | TUBE ASSY | |
| 30 | 2***1 | VALVE | |
| 31 | 6***6 | O-RING | |
| 32 | 2***5 | O-RING | |
| 38 | 9***5 | CAP | |
| 39 | 2***4 | O-RING | |
| 40 | 5***7 | CLAMP | |
| 41 | 8***8 | WASHER | |
| 42 | 8***0 | SCREW | |
| 43 | 4***1 | BRACKET | |
| 44 | 5***9 | CLAMP | |
| 48 | 5***7 | CLAMP | |
| 49 | 8***8 | WASHER | |
| 50 | 6***0 | BOLT | |
| 51 | 4***1 | BRACKET | |
| 52 | 8***6 | SCREW | |
| 53 | 7***5 | CONNECTOR | |
| 54 | 6***6 | O-RING | |
| 55 | 2***1 | O-RING | |
| 56 | 8***6 | TUBE ASSY | |
| 57 | 4***1 | ELBOW | |
| 58 | 1***1 | SCREEN | |
| 59 | 6***3 | O-RING | |
| 60 | 2***2 | O-RING | |
| 61 | 4***1 | TUBE ASSY | |
| 62 | 7***1 | TEE | |
| 63 | 6***3 | O-RING | |
| 64 | 2***4 | O-RING | |
| 65 | 4***1 | TUBE ASSY | |
| 66 | 7***2 | TEE | |
| 67 | 2***2 | O-RING | |
| 68 | 8***1 | VALVE | |
| 69 | 6***3 | O-RING | |
| 70 | 2***2 | O-RING | |
| 71 | 1***1 | CLAMP | |
| 72 | 3***1 | PLATE | |
| 73 | 8***5 | BOLT | |
| 74 | 4***1 | PLATE | |
| 75 | 8***6 | BRACKET | |
| 76 | 8***0 | BOLT | |
| 77 | 5***5 | CLAMP | |
| 78 | 2***1 | PLUG | |
| 79 | 6***6 | O-RING | |
| 80 | 2***1 | PLUG | |
| 81 | 6***3 | O-RING | |
| 82 | 7***7 | CAP | |
| 83 | 2***8 | O-RING | |
| 84 | 4***1 | ELBOW | |
| 84 | 7***4 | TEE | |
| 85 | 6***6 | O-RING | |
| 86 | 2***1 | O-RING |
