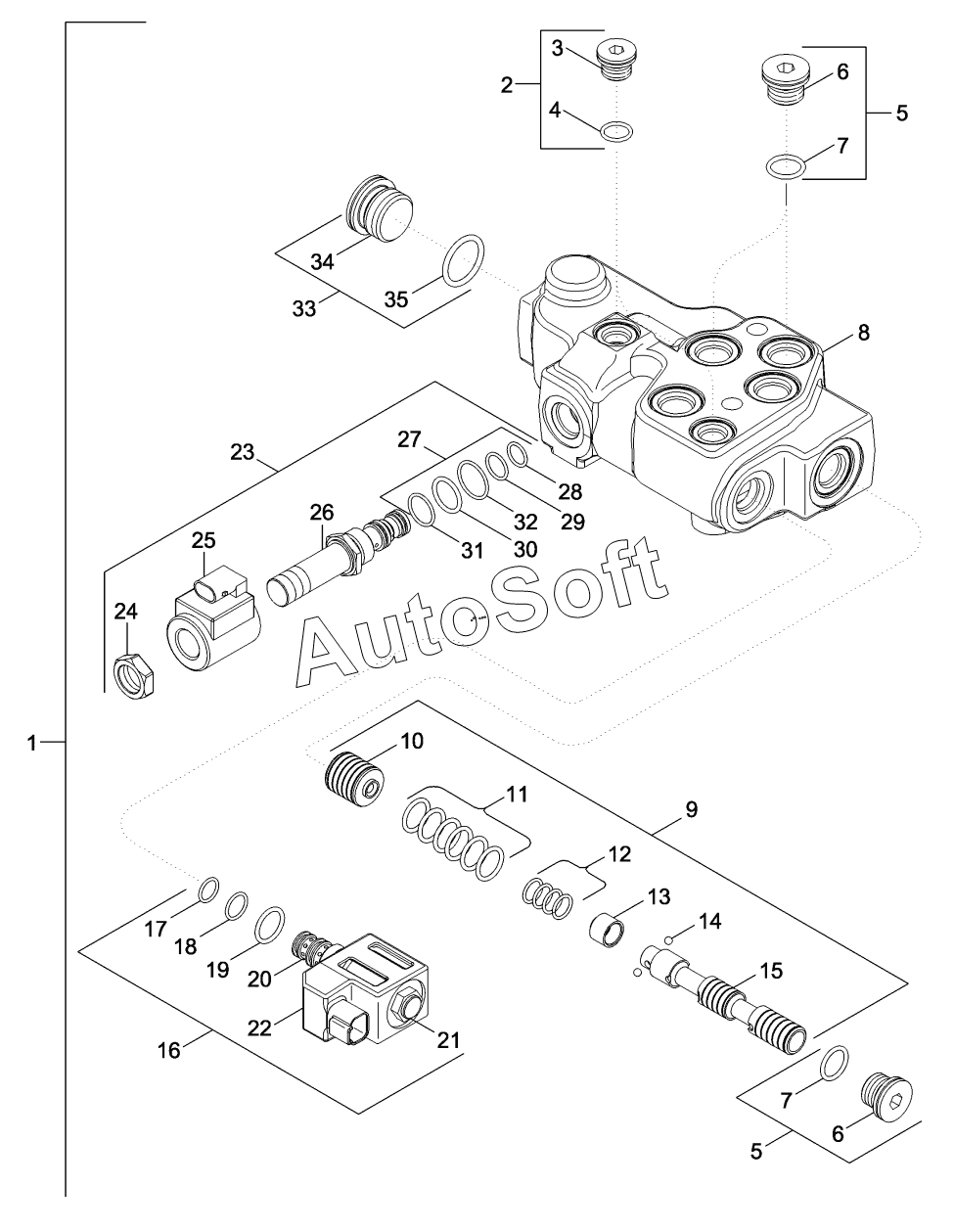

Каталог запасных частей к технике: CASE IH MX-255 Magnum (2006). PTO AND DIFFERENTIAL LOCK VALVE ASSEMBLY
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
5
6
6
7
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | CLUTCH. PTO | |
| 2 | 2***1 | PLUG | |
| 3 | N***S | NOT SERVICED SEPARATELY | |
| 4 | 1***5 | O-RING | |
| 5 | 2***1 | PLUG | |
| 6 | N***S | NOT SERVICED SEPARATELY | |
| 7 | 6***3 | O-RING | |
| 8 | N***S | NOT SERVICED SEPARATELY | |
| 9 | 2***4 | SPOOL | |
| 10 | N***S | NOT SERVICED SEPARATELY | |
| 11 | N***S | NOT SERVICED SEPARATELY | |
| 12 | N***S | NOT SERVICED SEPARATELY | |
| 13 | N***S | NOT SERVICED SEPARATELY | |
| 14 | N***S | NOT SERVICED SEPARATELY | |
| 15 | N***S | NOT SERVICED SEPARATELY | |
| 16 | 3***1 | VALVE | |
| 17 | 2***3 | O-RING | |
| 18 | 2***4 | O-RING | |
| 19 | 2***8 | O-RING | |
| 20 | N***S | NOT SERVICED SEPARATELY | |
| 21 | 3***1 | NUT | |
| 22 | 2***1 | SOLENOID | |
| 23 | 2***2 | VALVE | |
| 24 | N***S | NOT SERVICED SEPARATELY | |
| 25 | N***S | NOT SERVICED SEPARATELY | |
| 26 | N***S | NOT SERVICED SEPARATELY | |
| 27 | 3***1 | KIT | |
| 28 | 2***8 | O-RING | |
| 29 | 2***3 | O-RING | |
| 30 | 2***6 | O-RING | |
| 31 | 2***4 | O-RING | |
| 32 | 2***8 | O-RING | |
| 33 | 2***1 | PLUG | |
| 34 | N***S | NOT SERVICED SEPARATELY | |
| 35 | 6***6 | O-RING |
