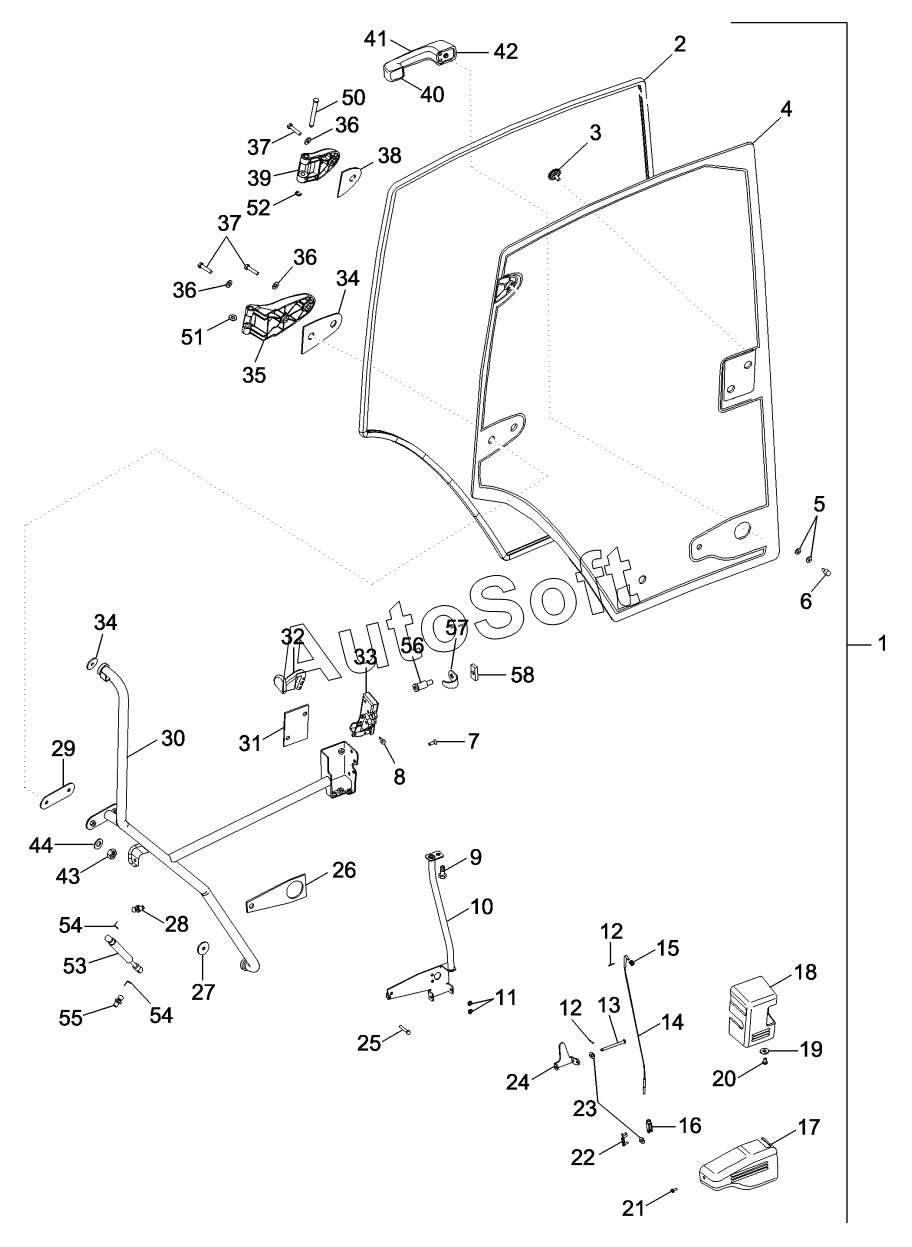

Каталог запасных частей к технике: CASE IH MX-255 Magnum (2006). CAB - DOOR
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
36
37
37
38
39
40
41
42
43
44
50
51
52
53
54
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | DOOR ASSY | |
| 2 | 8***2 | SEAL | |
| 3 | 1***2 | CAP | |
| 4 | 3***2 | GLASS | |
| 5 | 4***7 | WASHER | |
| 6 | 3***1 | BUTTON | |
| 7 | 4***2 | SCREW | |
| 8 | 7***0 | SCREW | |
| 9 | 2***3 | SUPPORT | |
| 10 | 6***6 | BOLT | |
| 11 | 8***6 | WASHER | |
| 12 | 7***0 | PIN | |
| 13 | 2***1 | PIN | |
| 14 | 3***1 | CABLE | |
| 15 | 8***5 | WASHER | |
| 16 | 7***5 | CLEVIS | |
| 17 | 2***4 | COVER | |
| 18 | 2***6 | PROTECTOR | |
| 19 | 8***6 | WASHER | |
| 20 | 8***2 | SCREW | |
| 21 | 8***2 | SCREW | |
| 22 | 1***1 | PIN | |
| 23 | 8***6 | WASHER | |
| 24 | 3***1 | LEVER | |
| 25 | 8***5 | BOLT | |
| 26 | 1***3 | SPACER | |
| 27 | 2***2 | SPACER | |
| 28 | 3***1 | BALL JOINT | |
| 29 | 3***1 | SPACER | |
| 30 | 3***1 | HANDLE | |
| 31 | 2***2 | SPACER | |
| 32 | 3***4 | HANDLE | |
| 33 | 3***1 | LOCK | |
| 34 | 3***1 | SPACER | |
| 35 | 1***3 | HINGE | |
| 36 | 8***8 | WASHER | |
| 37 | 6***5 | BOLT | |
| 38 | 3***1 | SPACER | |
| 39 | 3***1 | HINGE | |
| 40 | 3***1 | BEZEL | |
| 41 | 6***1 | HANDLE | |
| 42 | 3***1 | BEZEL | |
| 43 | 8***8 | NUT | |
| 44 | 8***8 | WASHER | |
| 45 | 1***2 | SET | |
| 50 | 1***3 | PIN | |
| 51 | 8***0 | WASHER | |
| 52 | 8***9 | CIRCLIP | |
| 53 | 1***1 | CYLINDER ASSY | |
| 54 | 3***1 | CLIP | |
| 55 | 3***1 | BALL JOINT | |
| 56 | 3***1 | PIN | |
| 57 | 3***1 | PROTECTOR | |
| 58 | 2***1 | PLATE |
