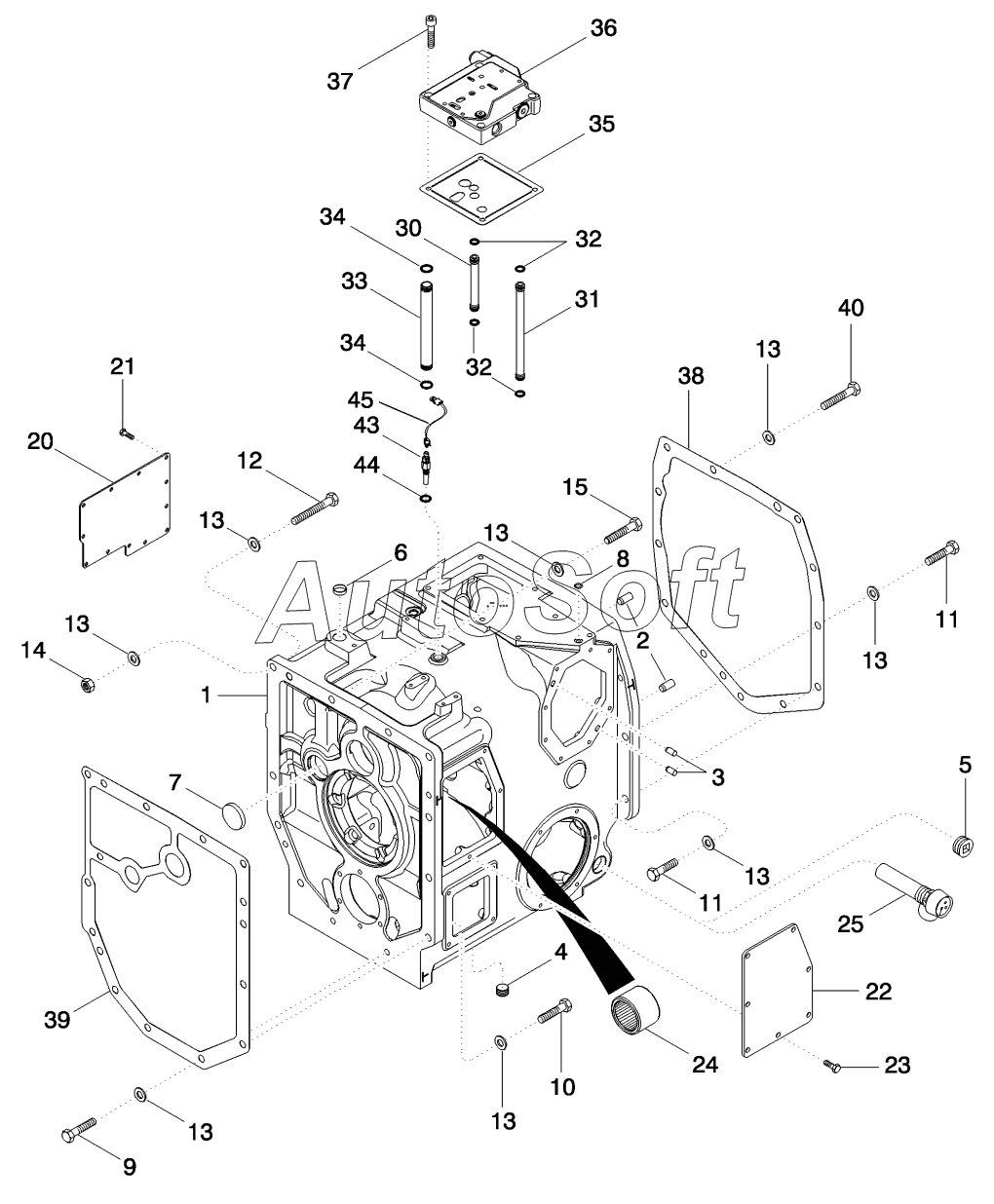

Каталог запасных частей к технике: CASE IH MX-285 Magnum (2007). RANGE TRANSMISSION - HOUSING, TRANSMISSION ASN AJB0355923
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
13
13
13
13
13
13
14
15
20
21
24
25
30
31
32
32
33
34
34
35
36
37
38
39
40
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | HOUSING ASSY | |
| 2 | 8***5 | DOWEL | |
| 3 | 8***5 | DOWEL | |
| 4 | 1***1 | PLUG | |
| 5 | 3***1 | PLUG | |
| 6 | 4***8 | PLUG | |
| 7 | 4***8 | PLUG | |
| 8 | 2***2 | O-RING | |
| 9 | 8***5 | BOLT | |
| 10 | 8***0 | BOLT | |
| 11 | 8***0 | BOLT | |
| 12 | 8***0 | BOLT | |
| 13 | 8***6 | WASHER | |
| 14 | 8***6 | NUT | |
| 15 | 8***0 | BOLT | |
| 20 | 9***1 | COVER | |
| 21 | 6***5 | BOLT | |
| 24 | 3***1 | BEARING | |
| 25 | 2***1 | HEATER | |
| 30 | 2***2 | TUBE | |
| 31 | 2***1 | TUBE | |
| 32 | 2***4 | O-RING | |
| 33 | 3***1 | TUBE | |
| 34 | 2***9 | O-RING | |
| 35 | 2***2 | GASKET | |
| 36 | 4***2 | VALVE | |
| 37 | 8***5 | SCREW | |
| 38 | 8***9 | GASKET | |
| 39 | 9***2 | GASKET | |
| 40 | 8***0 | BOLT | |
| 43 | 8***6 | SENSOR | |
| 43 | 8***8 | SENSOR | |
| 44 | 2***5 | O-RING | |
| 45 | 8***7 | HARNESS |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
