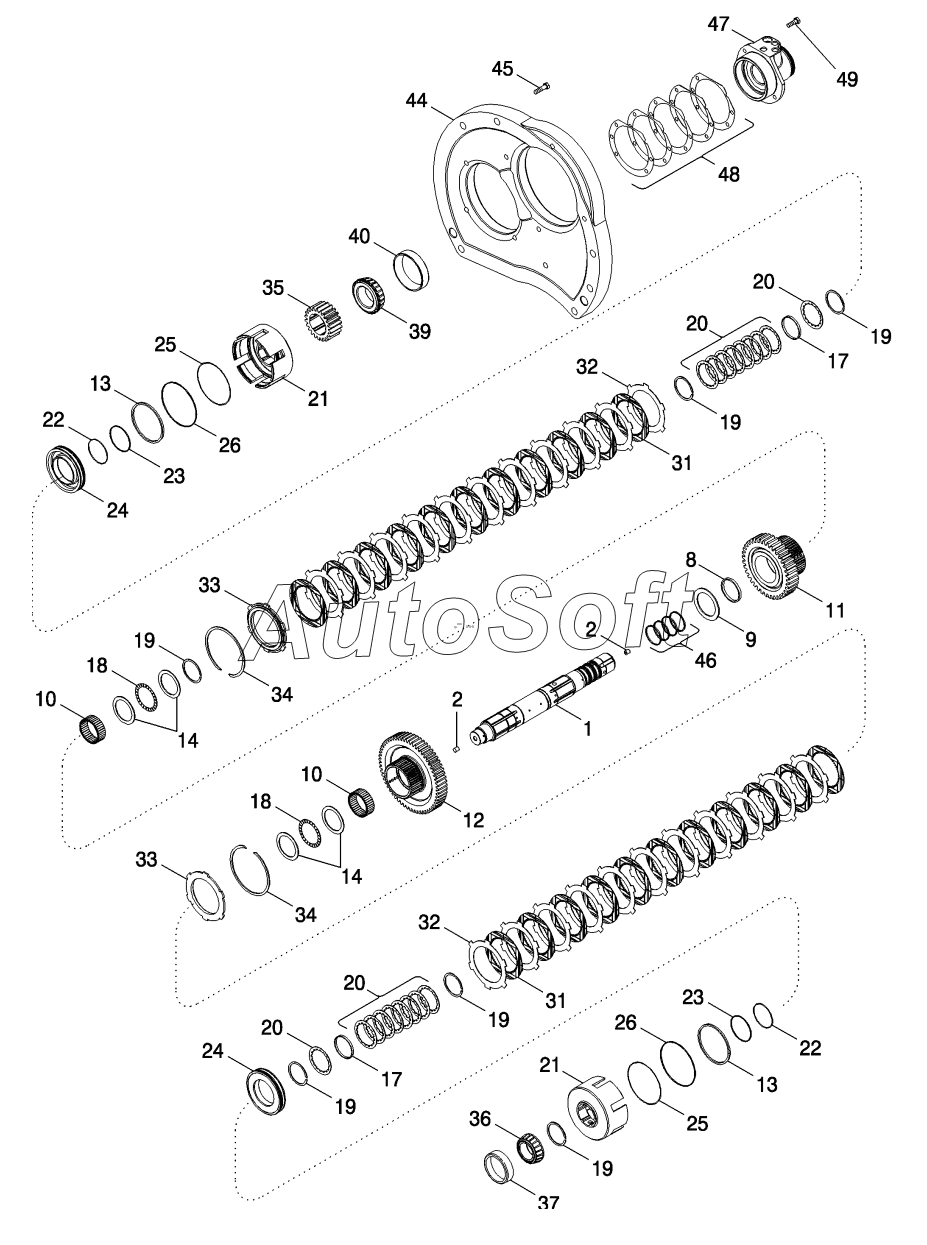

Каталог запасных частей к технике: CASE IH MX-285 Magnum (2007). RANGE TRANSMISSION - INPUT SHAFT, TRANSMISSION ASN AJB0361241
1
2
2
8
9
10
10
11
12
13
13
14
14
17
17
18
18
19
19
19
19
19
19
20
20
20
20
21
21
22
22
23
23
24
24
25
25
26
26
31
31
32
32
33
33
34
34
35
36
37
39
40
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | SHAFT ASSY | |
| 2 | 1***1 | PLUG | |
| 8 | 1***2 | RING | |
| 9 | 1***1 | WASHER | |
| 10 | 8***1 | BEARING | |
| 11 | 8***0 | GEAR | |
| 12 | 8***2 | PINION | |
| 13 | 1***1 | RING | |
| 14 | 1***1 | WASHER | |
| 17 | 8***6 | RING | |
| 18 | 5***1 | BEARING | |
| 19 | 1***0 | RING | |
| 20 | 8***9 | SPRING | |
| 21 | 8***6 | CARRIER | |
| 22 | 1***1 | O-RING | |
| 23 | 1***1 | RING | |
| 24 | 8***7 | PISTON | |
| 25 | 1***1 | O-RING | |
| 26 | 1***1 | RING | |
| 31 | 8***6 | DISC | |
| 32 | 9***2 | DISC | |
| 33 | 1***3 | DISC | |
| 34 | 1***1 | RING | |
| 35 | 1***1 | GEAR | |
| 36 | A***1 | BEARING | |
| 37 | A***0 | BEARING | |
| 39 | S***3 | BEARING | |
| 40 | 5***1 | BEARING | |
| 44 | 2***1 | SUPPORT | |
| 45 | 8***0 | BOLT | |
| 46 | 1***1 | RING | |
| 47 | 2***2 | CAGE | |
| 48 | 1***1 | SHIM | |
| 48 | 1***1 | SHIM | |
| 48 | 1***1 | SHIM | |
| 48 | 1***1 | SHIM | |
| 48 | 1***1 | SHIM | |
| 49 | 6***0 | BOLT |
