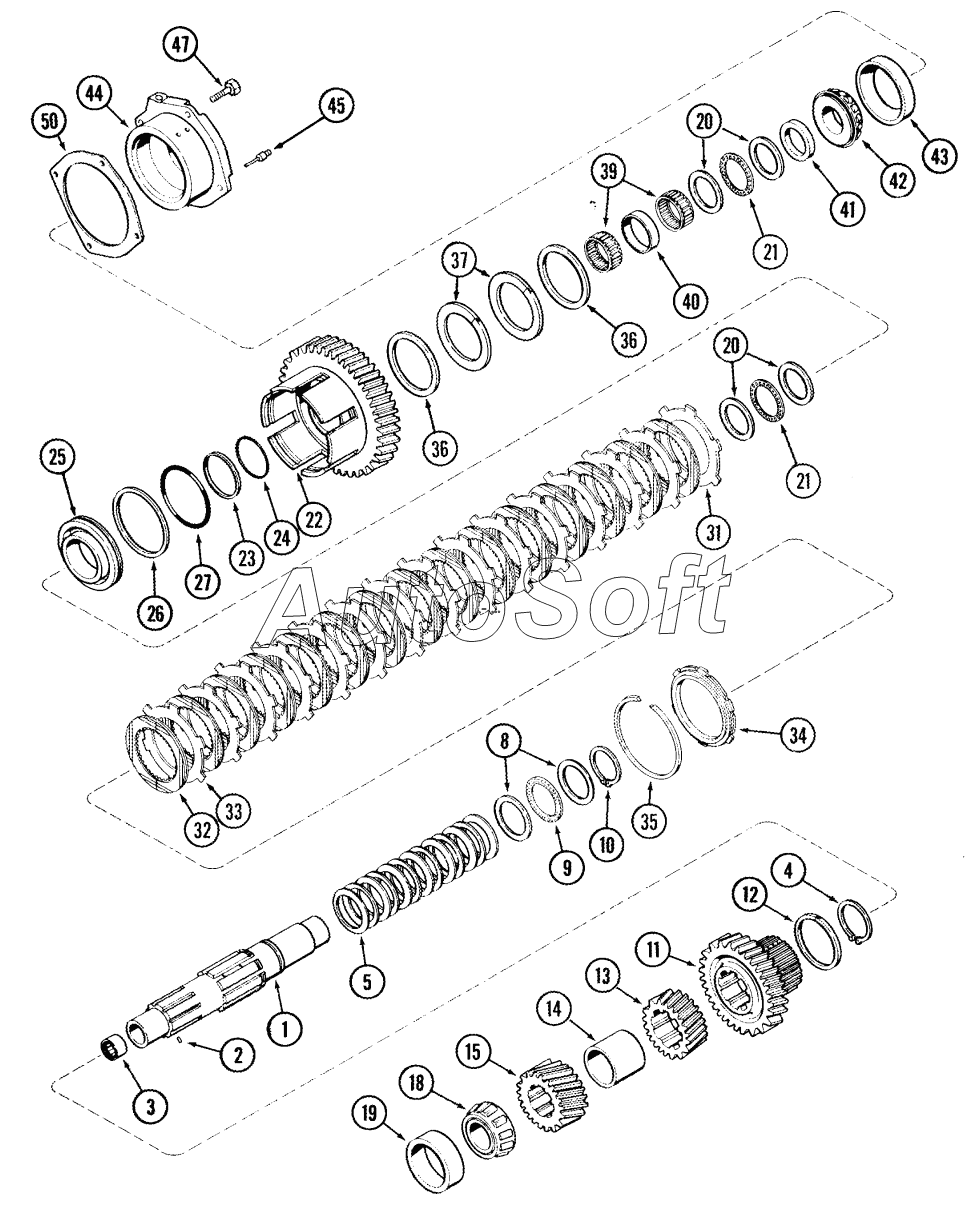

Каталог запасных частей к технике: CASE IH MX-285 Magnum (2007). RANGE TRANSMISSION - COUNTERSHAFT
1
2
3
4
5
8
9
10
11
12
13
14
15
18
19
20
20
21
21
22
23
24
25
26
27
31
32
33
34
35
36
36
37
39
40
41
42
43
44
45
47
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | SHAFT | |
| 2 | 3***5 | PIN | |
| 3 | D***2 | BEARING | |
| 4 | 1***1 | RING | |
| 5 | 1***2 | WASHER | |
| 8 | 1***1 | WASHER | |
| 9 | 5***1 | BEARING | |
| 10 | 1***0 | RING | |
| 11 | 1***1 | PINION | |
| 12 | 1***1 | RING | |
| 13 | 2***1 | GEAR | |
| 14 | 1***2 | SPACER | |
| 15 | 1***1 | PINION | |
| 18 | 2***1 | BEARING | |
| 18 | 8***1 | BEARING | |
| 19 | 2***1 | BEARING | |
| 19 | 4***5 | BEARING | |
| 20 | 1***1 | WASHER | |
| 21 | K***5 | BEARING | |
| 22 | 2***1 | GEAR | |
| 23 | 1***1 | RING | |
| 24 | 1***1 | O-RING | |
| 25 | 2***5 | PISTON | |
| 26 | 1***1 | RING | |
| 27 | 1***1 | O-RING | |
| 31 | 8***6 | DISC | |
| 32 | 8***6 | DISC | |
| 33 | 9***2 | DISC | |
| 34 | 1***3 | DISC | |
| 35 | 1***1 | RING | |
| 36 | 1***2 | RING | |
| 37 | 2***2 | SEAL | |
| 39 | 8***1 | BEARING | |
| 40 | 9***1 | SPACER | |
| 41 | 1***2 | SPACER | |
| 42 | 2***1 | BEARING | |
| 43 | 1***1 | BEARING | |
| 44 | 2***2 | CAGE | |
| 45 | 1***1 | PLUG | |
| 47 | 6***0 | BOLT | |
| 50 | 1***1 | SHIM | |
| 50 | 1***1 | SHIM | |
| 50 | 1***1 | SHIM | |
| 50 | 1***1 | SHIM | |
| 50 | 1***1 | SHIM |
