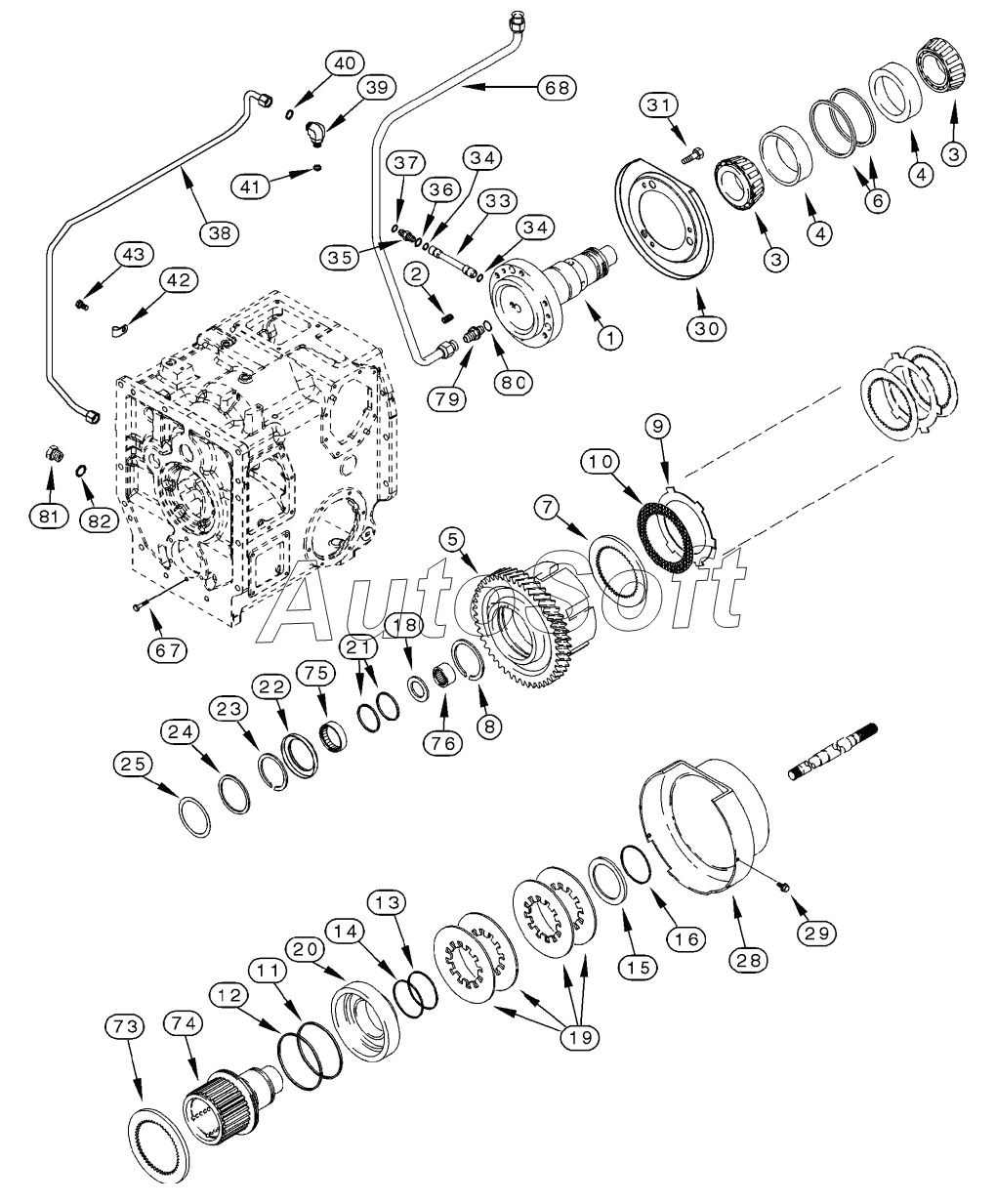

Каталог запасных частей к технике: CASE IH MX-285 Magnum (2007). RANGE TRANSMISSION - MFD CLUTCH
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
22
23
24
25
28
29
30
31
33
34
34
35
36
37
38
39
40
41
42
43
67
68
73
74
75
76
79
81
82
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | SHAFT | |
| 2 | 8***0 | SET SCREW | |
| 3 | 6***1 | BEARING | |
| 4 | 6***1 | BEARING | |
| 5 | 2***1 | PINION | |
| 6 | 1***2 | RING | |
| 7 | 1***1 | DISC | |
| 8 | 1***0 | RING | |
| 9 | 8***6 | DISC | |
| 9 | 8***6 | DISC | |
| 10 | 1***1 | PLATE | |
| 10 | 1***1 | PLATE | |
| 11 | 9***1 | RING | |
| 12 | 9***1 | RING | |
| 13 | 1***1 | SEAL | |
| 14 | 2***7 | O-RING | |
| 15 | 1***1 | WASHER | |
| 16 | 1***1 | SNAP RING | |
| 18 | 1***1 | WASHER | |
| 19 | 1***1 | SPRING | |
| 19 | 1***1 | SPRING | |
| 20 | 2***2 | PISTON | |
| 20 | 2***2 | PISTON | |
| 21 | 1***1 | RING | |
| 22 | 1***1 | SEAL | |
| 23 | 1***1 | RING | |
| 24 | 1***1 | WASHER | |
| 25 | 1***1 | SHIM | |
| 25 | 1***1 | SHIM | |
| 25 | 1***1 | SHIM | |
| 25 | 1***1 | SHIM | |
| 28 | 1***1 | HOUSING | |
| 29 | 7***3 | SCREW | |
| 30 | 1***1 | SHIELD | |
| 31 | 8***6 | BOLT | |
| 33 | 9***1 | TUBE | |
| 34 | 2***3 | O-RING | |
| 35 | 2***2 | CONNECTOR | |
| 36 | 2***8 | O-RING | |
| 37 | 2***4 | O-RING | |
| 38 | 2***3 | TUBE | |
| 39 | 8***1 | ELBOW | |
| 40 | 8***1 | O-RING | |
| 41 | 9***8 | O-RING | |
| 42 | 5***7 | CLAMP | |
| 43 | 6***0 | BOLT | |
| 67 | 8***0 | BOLT | |
| 68 | 1***1 | PIPE | |
| 73 | 1***1 | DISC | |
| 74 | 1***3 | HUB ASSY | |
| 75 | 1***1 | BEARING | |
| 76 | F***8 | BEARING | |
| 79 | 2***1 | CONNECTOR | |
| 80 | 2***6 | O-RING | |
| 81 | 2***9 | PLUG | |
| 82 | 2***8 | O-RING |
