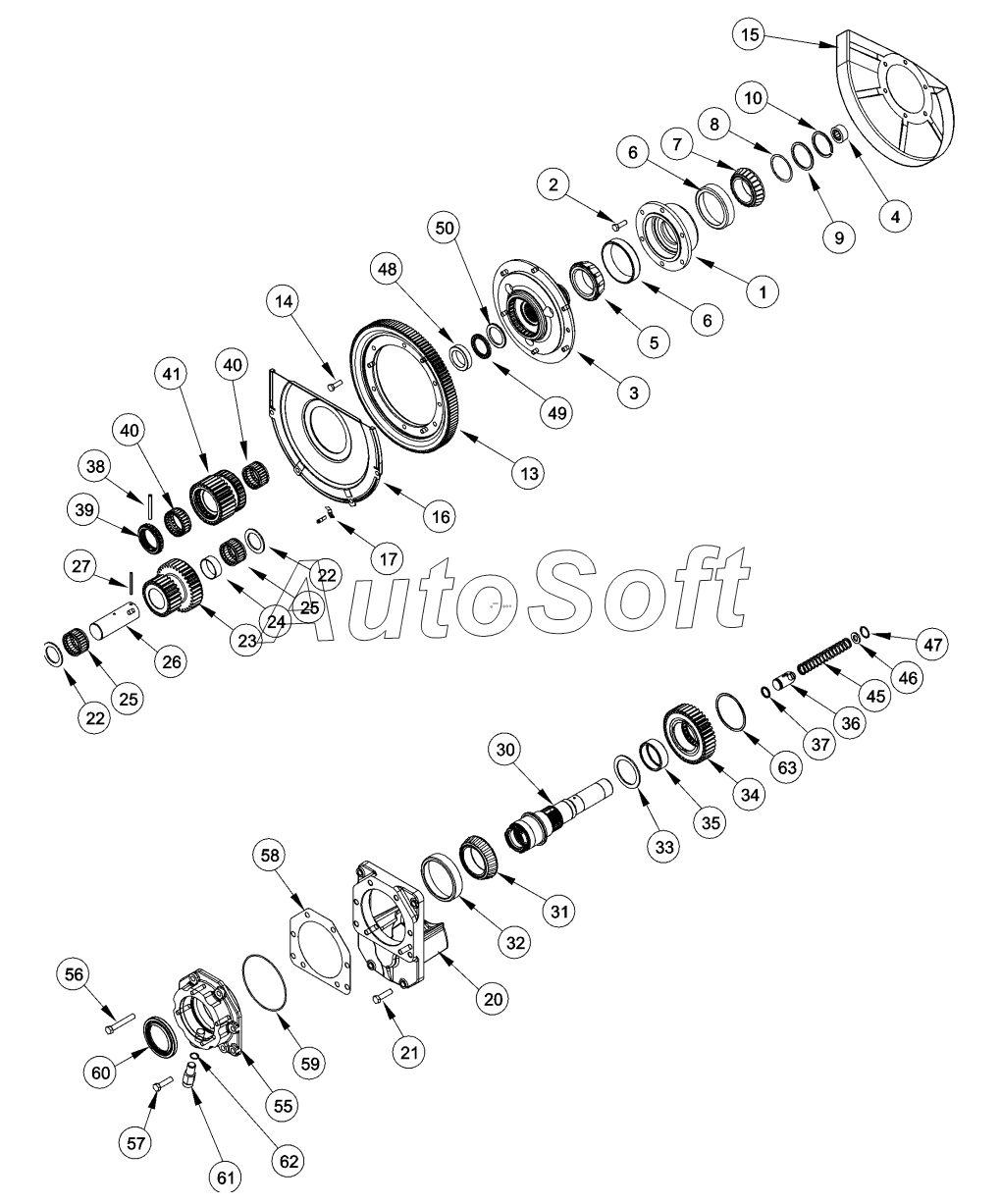

Каталог запасных частей к технике: CASE IH MX-285 Magnum (2007). POWER TAKE OFF ASSEMBLY - REDUCTION GEAR, DUAL SPEED
1
2
3
4
5
6
6
7
8
9
10
13
14
15
16
17
20
21
22
22
23
24
25
25
26
27
30
31
32
33
34
35
36
37
38
39
40
40
41
45
46
47
48
49
50
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 253456A1 | 2***1 | SHIM | |
| 253460A1 | 2***1 | SHIM | |
| 1 | 2***1 | CAGE | |
| 10 | 2***1 | RING | |
| 13 | 2***4 | GEAR | |
| 14 | 6***0 | BOLT | |
| 15 | 1***1 | PROTECTION PLATE | |
| 16 | 2***1 | COVER | |
| 17 | 1***1 | CLIP | |
| 2 | 6***0 | BOLT | |
| 20 | 2***4 | COVER | |
| 21 | 8***5 | BOLT | |
| 22 | 2***1 | WASHER | |
| 23 | 2***3 | PINION | |
| 24 | 3***1 | SPACER | |
| 25 | 1***1 | BEARING | |
| 26 | 2***2 | SHAFT | |
| 27 | 3***0 | PIN | |
| 3 | 2***2 | HUB ASSY | |
| 30 | 3***1 | SHAFT | |
| 31 | A***8 | BEARING | |
| 32 | A***7 | NEEDLE ROLLER | |
| 33 | 2***3 | WASHER | |
| 34 | 3***1 | PINION | |
| 35 | 3***1 | BEARING | |
| 36 | 2***2 | PISTON | |
| 37 | 2***1 | RING | |
| 38 | 3***4 | PIN | |
| 39 | 2***2 | COLLAR | |
| 4 | R***1 | BEARING | |
| 40 | 3***1 | BEARING | |
| 41 | 3***1 | GEAR | |
| 45 | 3***1 | SPRING | |
| 46 | 2***1 | WASHER | |
| 47 | 1***2 | RING | |
| 48 | 3***1 | SPACER | |
| 49 | 2***1 | BEARING | |
| 5 | 4***1 | BEARING | |
| 50 | 3***1 | WASHER | |
| 55 | 8***3 | HOUSING | |
| 56 | 8***0 | BOLT | |
| 57 | 8***5 | BOLT | |
| 58 | 2***1 | SHIM | |
| 58 | 2***1 | SHIM | |
| 58 | 2***1 | SHIM | |
| 58 | 2***1 | SHIM | |
| 58 | 2***1 | SHIM | |
| 59 | 6***5 | O-RING | |
| 6 | 4***1 | BEARING | |
| 60 | 2***1 | SEAL | |
| 61 | 8***7 | SENSOR | |
| 61A | 8***8 | HNESS | |
| 62 | 2***5 | O-RING | |
| 63 | 1***8 | RING | |
| 7 | 2***1 | BEARING | |
| 8 | 2***1 | SHIM | |
| 8 | 2***1 | SHIM | |
| 8 | 2***1 | SHIM | |
| 8 | 3***1 | SHIM | |
| 8 | 3***1 | SHIM | |
| 9 | 2***1 | SPACER |
