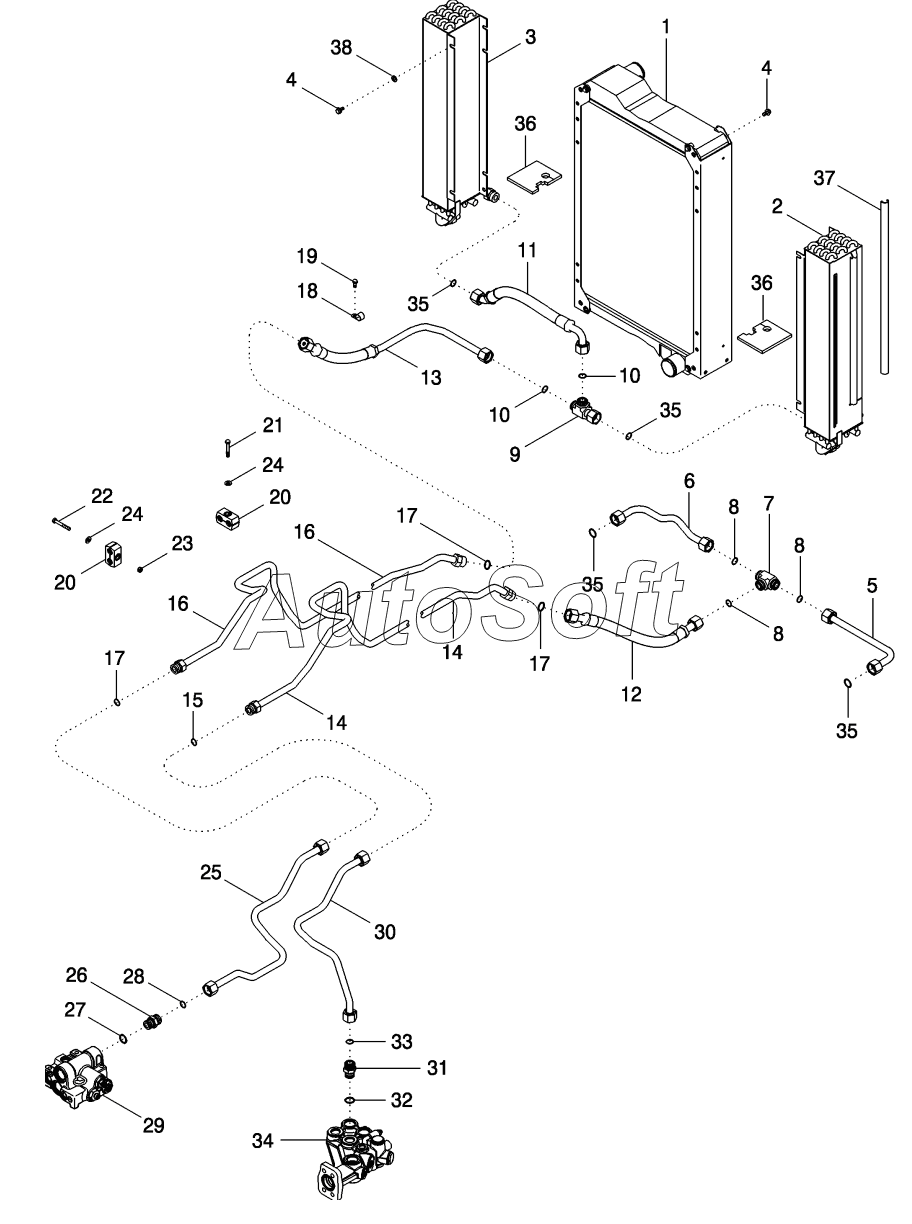

Каталог запасных частей к технике: CASE IH MX-285 Magnum (2007). HYDRAULIC SYSTEM - OIL COOLER
29
21
22
23
24
24
25
26
27
20
20
30
31
32
33
34
35
35
35
35
36
36
37
28
11
2
3
4
4
5
6
7
8
8
8
9
10
10
1
12
13
14
14
15
16
16
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***F | INSTRUCTION | |
| 2 | 4***2 | COOLER | |
| 3 | 4***2 | COOLER | |
| 4 | 5***1 | BOLT | |
| 5 | 3***2 | PIPE | |
| 6 | 3***2 | PIPE | |
| 7 | 7***7 | TEE | |
| 8 | 2***8 | O-RING | |
| 9 | 7***7 | TEE | |
| 10 | 2***8 | O-RING | |
| 11 | 3***2 | HOSE | |
| 12 | 3***2 | HOSE | |
| 13 | 3***2 | HOSE | |
| 14 | 4***1 | PIPE | |
| 15 | 2***8 | O-RING | |
| 16 | 4***1 | SEAL | |
| 16 | 4***1 | PIPE | |
| 17 | 2***8 | O-RING | |
| 18 | 5***0 | CLAMP | |
| 19 | 6***6 | BOLT | |
| 20 | 3***1 | COLLAR CLAMP | |
| 21 | 8***0 | BOLT | |
| 22 | 8***0 | BOLT | |
| 23 | 8***8 | NUT | |
| 24 | 8***8 | WASHER | |
| 25 | 4***1 | TUBE ASSY | |
| 26 | 8***2 | CONNECTOR | |
| 27 | 6***6 | O-RING | |
| 28 | 2***8 | O-RING | |
| 28 | 8***8 | WASHER | |
| 29 | 4***5 | VALVE | |
| 29 | 8***2 | VALVE | |
| 30 | 4***1 | TUBE ASSY | |
| 31 | 7***4 | CONNECTOR | |
| 32 | 6***6 | O-RING | |
| 33 | 2***8 | O-RING | |
| 34 | 4***1 | HEAD ASSY | |
| 35 | 2***8 | O-RING | |
| 36 | 3***1 | SEAL | |
| 37 | 3***1 | GUIDE |
