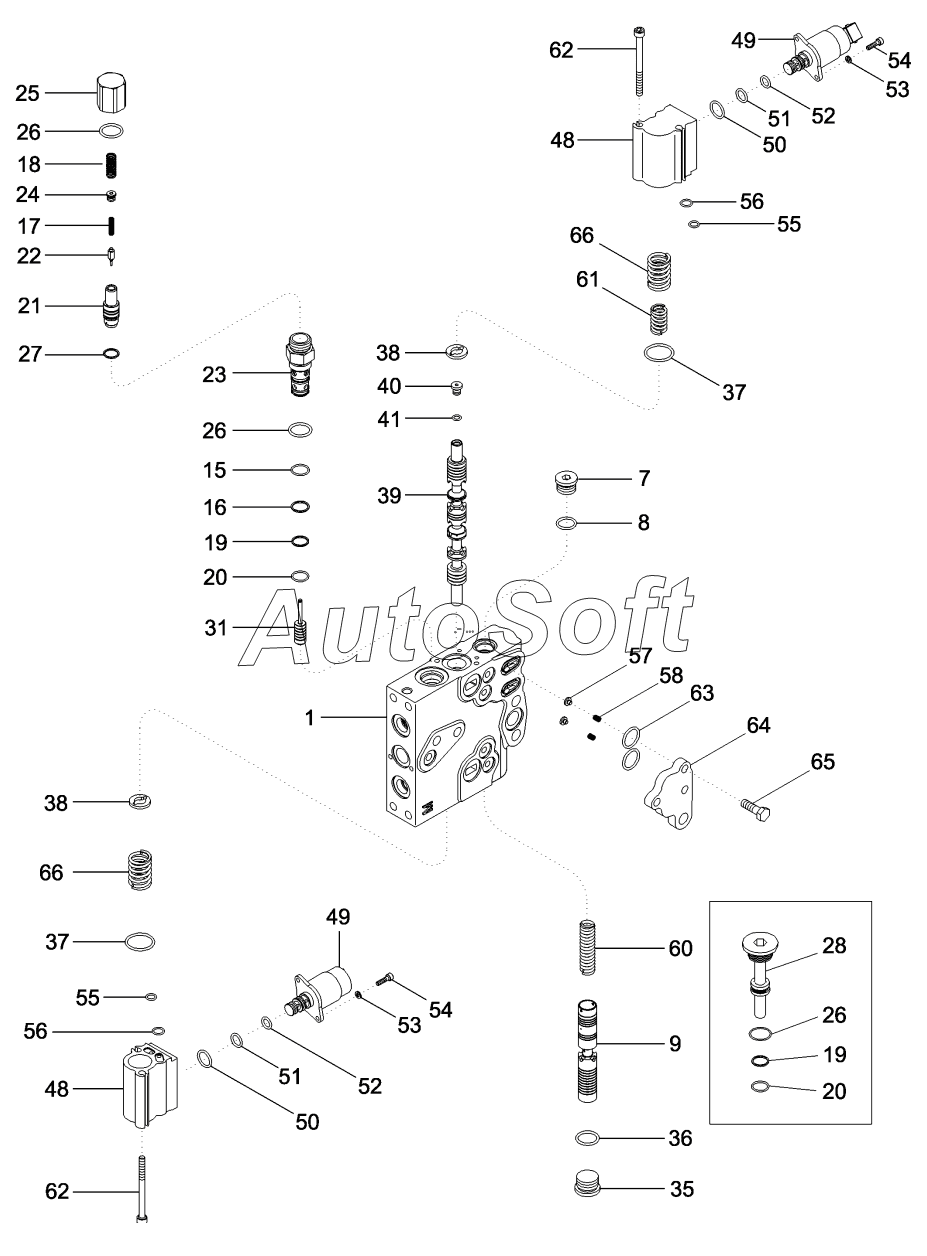

Каталог запасных частей к технике: CASE IH MX-285 Magnum (2007). REMOTE HYDRAULIC CONTROL VALVE
1
7
8
9
15
16
17
18
19
19
20
20
21
22
23
24
25
26
26
26
27
31
35
36
37
37
38
38
39
40
41
48
48
49
49
50
50
51
51
52
52
53
53
54
54
55
55
56
56
57
58
60
61
62
62
63
64
65
66
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 278550A2 | 2***2 | VALVE | |
| 367421A3 | 3***3 | VALVE | |
| 372228A1 | 3***1 | SEAL | |
| 437790A3 | 4***3 | SPOOL | |
| 447220A6 | 4***6 | VALVE | |
| 447223A4 | 4***4 | VALVE | |
| 447226A5 | 4***5 | VALVE | |
| 447226A5 | 4***5 | VALVE | |
| 86994122 | 8***2 | POPPET | |
| 87416820 | 8***0 | SPOOL | |
| 1 | N***S | NOT SERVICED SEPARATELY | |
| 7 | 7***9 | PLUG | |
| 8 | 2***0 | O-RING | |
| 9 | 4***1 | SPOOL | |
| 15 | 2***6 | O-RING | |
| 16 | G***2 | RING | |
| 17 | N***S | NOT SERVICED SEPARATELY | |
| 18 | N***S | NOT SERVICED SEPARATELY | |
| 19 | G***3 | RING | |
| 20 | 2***5 | O-RING | |
| 21 | N***S | NOT SERVICED SEPARATELY | |
| 22 | N***S | NOT SERVICED SEPARATELY | |
| 23 | N***S | NOT SERVICED SEPARATELY | |
| 24 | N***S | NOT SERVICED SEPARATELY | |
| 25 | N***S | NOT SERVICED SEPARATELY | |
| 26 | 2***0 | O-RING | |
| 27 | G***7 | BACK-UP RING | |
| 31 | 8***6 | PISTON | |
| 35 | 8***8 | PLUG | |
| 36 | 2***0 | O-RING | |
| 37 | 2***0 | O-RING | |
| 38 | 4***1 | WASHER | |
| 39 | N***S | NOT SERVICED SEPARATELY | |
| 40 | 8***7 | PLUG | |
| 41 | 2***2 | O-RING | |
| 42 | 3***2 | SPRING | |
| 43 | 3***1 | SPRING | |
| 48 | N***S | NOT SERVICED SEPARATELY | |
| 49 | 2***2 | VALVE | |
| 50 | 3***1 | O-RING | |
| 51 | 3***1 | O-RING | |
| 52 | 3***1 | O-RING | |
| 53 | 8***4 | WASHER | |
| 54 | 8***6 | SCREW | |
| 55 | 2***1 | O-RING | |
| 56 | 2***2 | O-RING | |
| 57 | 4***1 | PLUG | |
| 58 | 4***1 | SPRING | |
| 60 | 4***1 | SPRING | |
| 61 | 3***1 | SPRING | |
| 62 | 8***5 | SCREW | |
| 63 | 2***6 | O-RING | |
| 64 | 8***0 | PLATE | |
| 65 | 6***5 | BOLT | |
| 66 | 8***8 | SPRING |
