Каталог запасных частей к технике: CASE IH 430 Steiger 4WD (2010). ACCUGUIDE - HYDRAULIC, STEERING
32
23
24
25
26
27
27
27
27
28
28
29
29
29
29
30
30
31
22
22
33
33
34
34
35
35
36
36
37
38
39
40
41
42
11
11
11
11
2
3
3
4
4
5
6
6
7
8
9
10
1
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
14
14
15
15
16
16
16
16
16
16
17
17
18
18
19
20
20
21
21

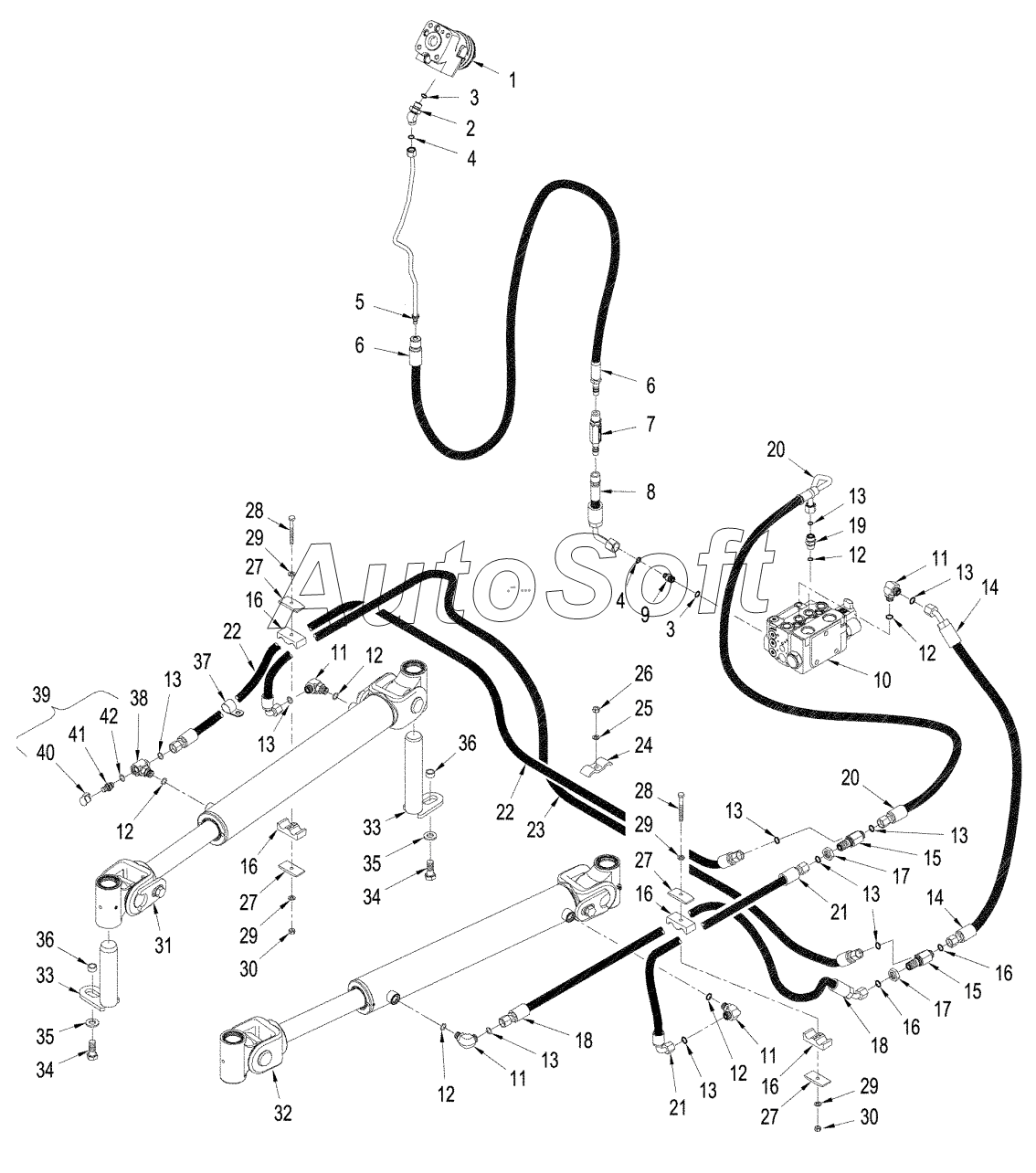

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | STEERING HYDRAULIC | |
| 2 | 7***6 | ELBOW | |
| 3 | 6***6 | O-RING | |
| 4 | 2***2 | O-RING | |
| 5 | 8***1 | TUBE | |
| 6 | 8***9 | HOSE | |
| 7 | 8***9 | SWITCH | |
| 8 | 8***7 | HOSE | |
| 9 | 7***6 | CONNECTOR | |
| 10 | 8***8 | VALVE | |
| 10 | 8***8 | VALVE | |
| 11 | 7***5 | ELBOW | |
| 12 | 6***3 | O-RING | |
| 13 | 2***4 | O-RING | |
| 14 | 8***5 | HOSE ASSY | |
| 15 | 7***3 | TEE | |
| 16 | 5***1 | CLAMP | |
| 17 | 7***3 | NUT | |
| 18 | 8***2 | HOSE ASSY | |
| 19 | 7***2 | CONNECTOR | |
| 20 | 8***9 | HOSE ASSY | |
| 21 | 3***1 | HOSE | |
| 22 | 3***1 | HOSE ASSY | |
| 23 | 8***1 | HOSE | |
| 24 | 2***1 | CLAMP | |
| 25 | 8***2 | WASHER | |
| 26 | 8***2 | NUT | |
| 27 | 5***1 | PLATE | |
| 28 | 8***0 | BOLT | |
| 29 | 8***8 | WASHER | |
| 30 | 8***8 | NUT | |
| 31 | 8***1 | CYLINDER STEERING | |
| 31 | 8***7 | CYLINDER STEERING | |
| 32 | 4***1 | CYLINDER STEERING | |
| 33 | 7***2 | PIN | |
| 34 | 6***0 | BOLT | |
| 35 | 4***6 | WASHER | |
| 36 | 7***1 | SPACER | |
| 37 | 5***6 | CLAMP | |
| 38 | 3***1 | TEE | |
| 39 | 1***1 | FITTING | |
| 40 | H***3 | DUST CAP | |
| 41 | N***S | NOT SERVICED SEPARATELY | |
| 42 | 6***3 | O-RING |
