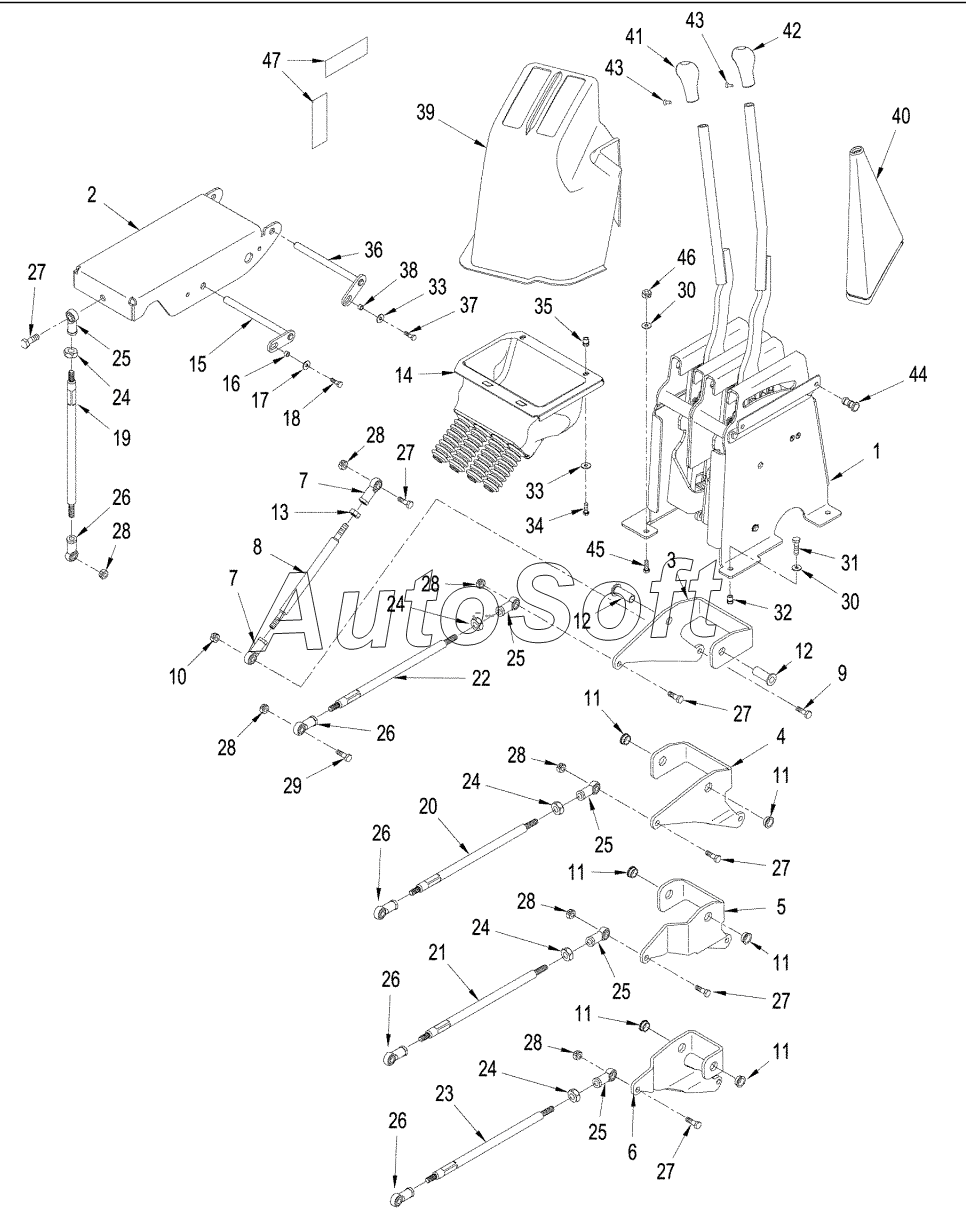

Каталог запасных частей к технике: CASE IH 430 Steiger 4WD (2010). TRANSMISSION SHIFT CONTROLS, MANUAL SHIFT TRANSMISSION
35
22
23
24
24
24
24
24
25
25
25
25
25
26
26
26
26
26
27
27
27
27
27
27
28
28
28
28
28
28
28
29
30
30
31
32
33
33
34
21
36
37
38
39
40
41
42
43
43
44
45
46
47
13
2
3
4
5
6
7
7
8
9
10
11
11
11
11
11
11
12
12
1
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 387647A1 | 3***1 | BELLCRANK | |
| 431209A1 | 4***1 | ROD | |
| 431210A1 | 4***1 | ROD | |
| 431211A1 | 4***1 | ROD | |
| 431212A1 | 4***1 | ROD | |
| 431213A1 | 4***1 | ROD | |
| 1 | R***F | INSTRUCTION | |
| 2 | 3***2 | SUPPORT | |
| 3 | 3***1 | CRANK | |
| 4 | 3***1 | CRANK | |
| 5 | 3***1 | CRANK | |
| 6 | 3***1 | CRANK | |
| 7 | 4***1 | BALL JOINT | |
| 8 | 4***1 | ROD | |
| 9 | 6***0 | BOLT | |
| 10 | 4***1 | NUT | |
| 11 | 4***1 | BUSHING | |
| 12 | 3***1 | BUSHING | |
| 13 | 8***0 | NUT | |
| 14 | 4***1 | BELLOWS | |
| 15 | 4***1 | PIN ASSY | |
| 16 | 4***1 | SPACER | |
| 17 | 8***6 | WASHER | |
| 18 | 6***0 | BOLT | |
| 19 | N***S | NOT SERVICED SEPARATELY | |
| 20 | N***S | NOT SERVICED SEPARATELY | |
| 21 | N***S | NOT SERVICED SEPARATELY | |
| 22 | N***S | NOT SERVICED SEPARATELY | |
| 23 | N***S | NOT SERVICED SEPARATELY | |
| 24 | N***S | NOT SERVICED SEPARATELY | |
| 25 | 4***1 | BALL JOINT | |
| 26 | 4***1 | BALL JOINT | |
| 27 | 6***0 | BOLT | |
| 28 | 4***1 | NUT | |
| 29 | 6***5 | BOLT | |
| 30 | 8***8 | WASHER | |
| 31 | 6***0 | BOLT | |
| 32 | 4***1 | INSERT | |
| 33 | 8***6 | WASHER | |
| 34 | 6***0 | BOLT | |
| 35 | 4***1 | INSERT | |
| 36 | 4***1 | PIN ASSY | |
| 37 | 6***0 | BOLT | |
| 38 | 4***1 | SPACER | |
| 39 | 4***4 | SHROUD | |
| 40 | 4***2 | BELLOWS | |
| 41 | 4***1 | GRIP | |
| 42 | 4***1 | GRIP | |
| 43 | 8***2 | SCREW | |
| 44 | 3***1 | FASTENER | |
| 45 | 4***1 | STUD | |
| 46 | 8***8 | NUT | |
| 47 | 3***1 | FASTENER |
