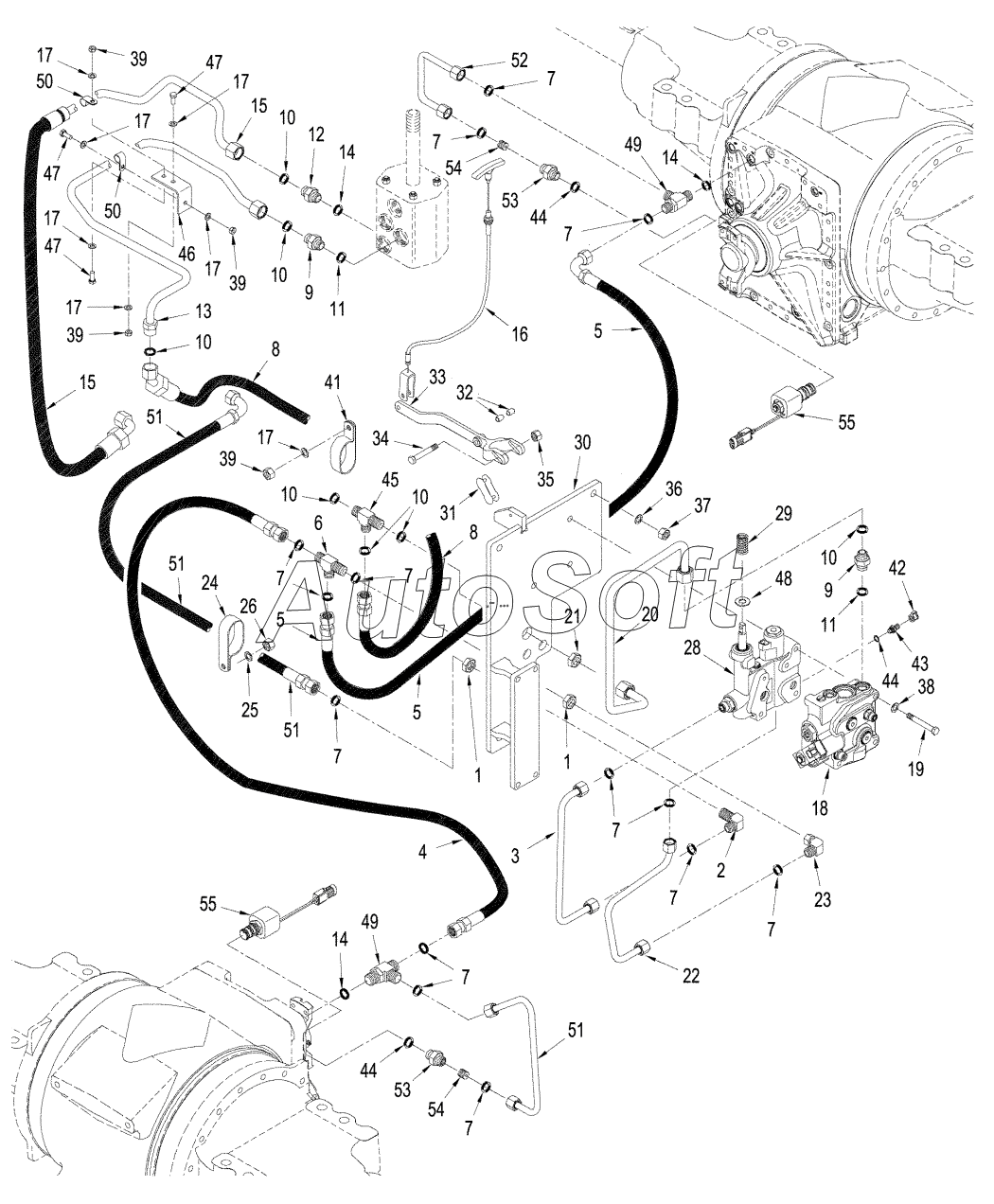

Каталог запасных частей к технике: CASE IH 430 Steiger 4WD (2010). SERIES AXLE - PARK BRAKE CIRCUIT, WITH DIFFERENTIAL LOCK
43
30
31
32
33
34
35
36
37
38
39
39
39
39
41
42
29
44
44
44
45
46
47
47
47
48
49
49
50
50
51
51
51
51
52
53
53
54
54
55
55
15
15
2
3
4
5
5
5
6
7
7
7
7
7
7
7
7
7
7
7
8
8
9
9
10
10
10
10
10
10
11
11
12
13
14
14
14
1
1
16
18
17
17
17
17
17
17
17
19
20
21
22
23
24
25
26
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 178889A1 | 1***1 | FITTING | |
| 341195A1 | 3***1 | ORIFICE | |
| 1 | 7***3 | NUT | |
| 2 | 7***1 | ELBOW | |
| 3 | 4***1 | TUBE ASSY | |
| 4 | 3***1 | HOSE ASSY | |
| 5 | 4***1 | HOSE | |
| 6 | 7***3 | TEE | |
| 7 | 2***4 | O-RING | |
| 8 | 8***0 | HOSE | |
| 9 | 7***5 | CONNECTOR | |
| 10 | 2***6 | O-RING | |
| 11 | 6***3 | O-RING | |
| 12 | 7***3 | CONNECTOR | |
| 13 | 8***8 | TUBE | |
| 14 | 6***3 | O-RING | |
| 15 | 8***4 | TUBE | |
| 16 | 3***2 | CABLE | |
| 17 | 8***8 | WASHER | |
| 18 | 8***4 | VALVE | |
| 19 | 8***0 | BOLT | |
| 20 | 4***2 | TUBE ASSY | |
| 21 | 7***9 | NUT | |
| 22 | 4***1 | TUBE ASSY | |
| 23 | 7***0 | ELBOW | |
| 24 | 5***6 | CLAMP | |
| 25 | 8***0 | WASHER | |
| 26 | 8***0 | NUT | |
| 27 | 8***2 | HOSE ASSY | |
| 28 | 8***2 | VALVE | |
| 29 | 3***1 | SPRING | |
| 30 | 4***1 | PLATE ASSY | |
| 31 | 2***2 | LINK | |
| 32 | 3***1 | SPACER | |
| 33 | 3***3 | ARM | |
| 34 | 8***0 | BOLT | |
| 35 | 8***6 | NUT | |
| 36 | 8***2 | WASHER | |
| 37 | 8***2 | NUT | |
| 38 | 8***0 | WASHER | |
| 39 | 8***8 | NUT | |
| 41 | L***8 | CLAMP | |
| 42 | H***3 | DUST CAP | |
| 43 | N***S | NOT SERVICED SEPARATELY | |
| 44 | 6***3 | O-RING | |
| 45 | 7***9 | TEE | |
| 46 | 8***0 | BRACKET | |
| 47 | 6***0 | BOLT | |
| 48 | 8***6 | WASHER | |
| 49 | 7***5 | TEE | |
| 50 | 5***9 | CLAMP | |
| 51 | 4***1 | TUBE ASSY | |
| 52 | 4***1 | TUBE ASSY | |
| 53 | 7***4 | CONNECTOR | |
| 54 | N***S | NOT SERVICED SEPARATELY | |
| 55 | 3***1 | VALVE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
