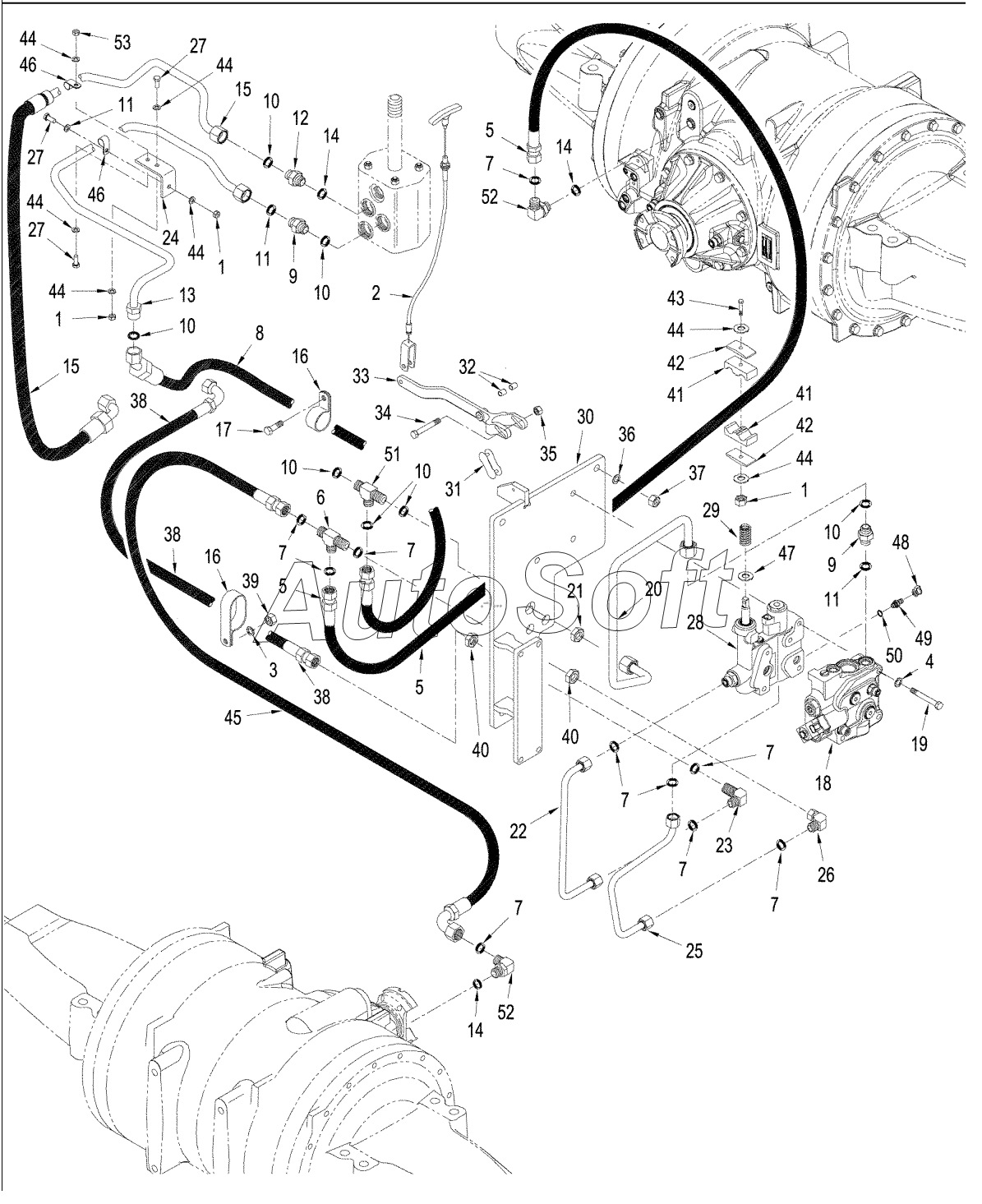

Каталог запасных частей к технике: CASE IH 430 Steiger 4WD (2010). SERIES AXLE - PARK BRAKE CIRCUIT, WITHOUT DIFFERENTIAL LOCK, WHEEL TRACTOR
41
41
28
29
30
31
32
33
34
35
36
37
38
38
38
39
40
40
27
27
27
42
42
43
44
44
44
44
44
44
44
45
46
46
47
48
49
50
51
52
52
14
14
14
2
3
4
5
5
5
6
7
7
7
7
7
7
7
7
8
9
9
10
10
10
10
10
10
11
11
11
12
13
1
1
1
15
15
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 178889A1 | 1***1 | FITTING | |
| 1 | 8***8 | NUT | |
| 2 | 3***2 | CABLE | |
| 3 | 8***0 | WASHER | |
| 4 | 8***0 | WASHER | |
| 5 | 4***1 | HOSE ASSY | |
| 6 | 7***3 | TEE | |
| 7 | 2***4 | O-RING | |
| 8 | 8***0 | HOSE | |
| 9 | 7***5 | CONNECTOR | |
| 10 | 2***6 | O-RING | |
| 11 | 6***3 | O-RING | |
| 12 | 7***3 | CONNECTOR | |
| 13 | 8***8 | TUBE | |
| 14 | 6***3 | O-RING | |
| 15 | 8***4 | TUBE | |
| 16 | 5***6 | CLAMP | |
| 17 | 6***0 | BOLT | |
| 18 | 8***4 | VALVE | |
| 19 | 8***0 | BOLT | |
| 20 | 4***2 | TUBE ASSY | |
| 21 | 7***9 | NUT | |
| 22 | 4***1 | TUBE ASSY | |
| 23 | 7***1 | ELBOW | |
| 24 | 8***0 | BRACKET | |
| 25 | 4***1 | TUBE ASSY | |
| 26 | 7***0 | ELBOW | |
| 27 | 6***0 | BOLT | |
| 28 | 8***2 | VALVE | |
| 29 | 3***1 | SPRING | |
| 30 | 4***1 | PLATE ASSY | |
| 31 | 2***2 | LINK | |
| 32 | 3***1 | SPACER | |
| 33 | 3***3 | ARM | |
| 34 | 8***0 | BOLT | |
| 35 | 8***6 | NUT | |
| 36 | 8***2 | WASHER | |
| 37 | 8***2 | NUT | |
| 38 | 8***9 | HOSE ASSY | |
| 39 | 8***0 | NUT | |
| 40 | 7***3 | NUT | |
| 41 | 4***1 | CLAMP | |
| 42 | 5***1 | PLATE | |
| 43 | 8***0 | BOLT | |
| 44 | 8***8 | WASHER | |
| 45 | 3***3 | HOSE ASSY | |
| 46 | 5***9 | CLAMP | |
| 47 | 8***6 | WASHER | |
| 48 | H***3 | DUST CAP | |
| 49 | N***S | NOT SERVICED SEPARATELY | |
| 50 | 6***3 | O-RING | |
| 51 | 7***9 | TEE | |
| 52 | 7***6 | ELBOW |
