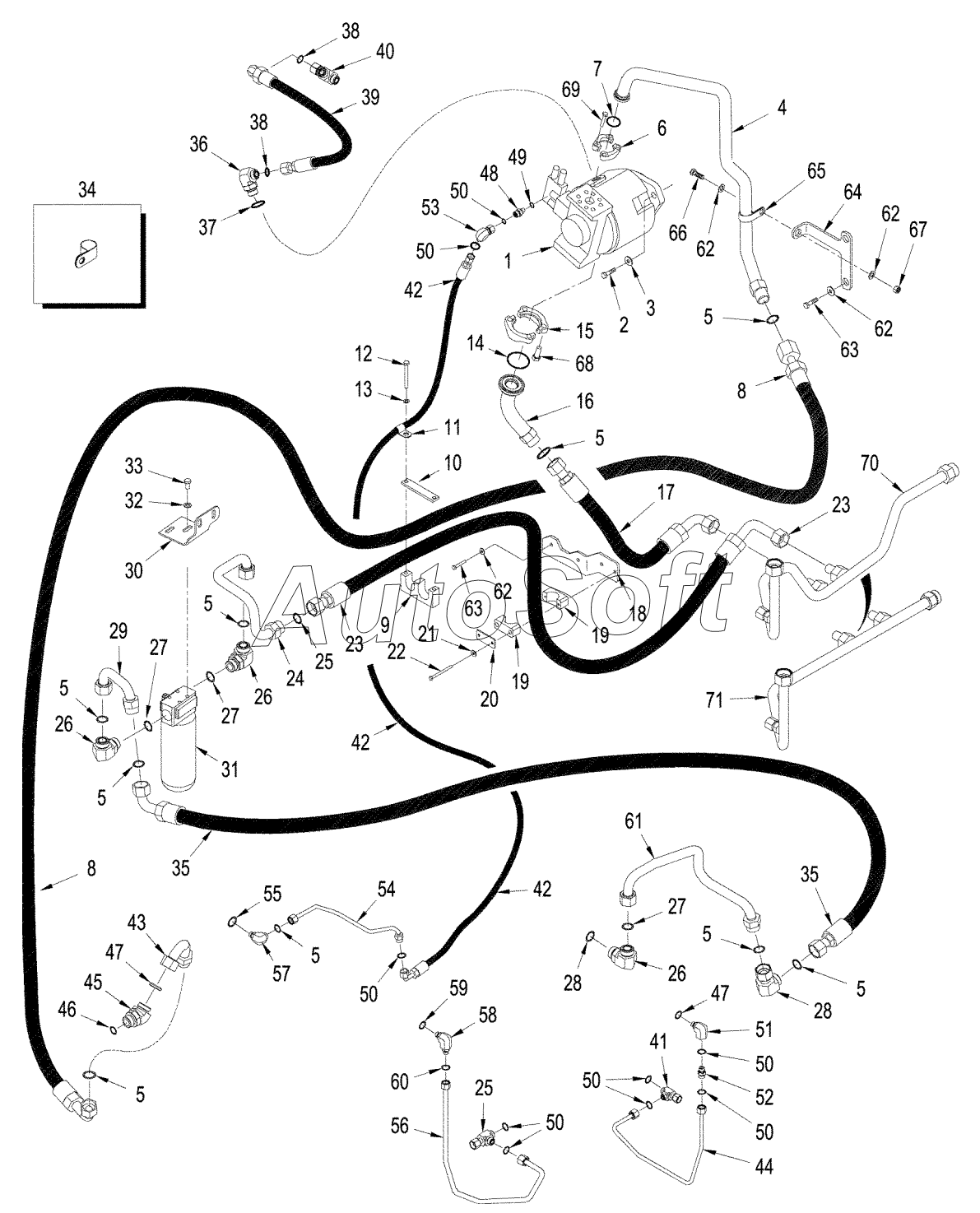

Каталог запасных частей к технике: CASE IH 430 Steiger 4WD (2010). HYDRAULICS - TWIN FLOW CIRCUITRY
41
51
50
50
50
50
50
50
50
48
47
47
46
45
44
43
52
42
42
42
40
39
38
38
37
36
35
35
34
53
54
55
56
57
58
59
60
61
62
62
62
62
63
63
64
65
5
5
5
5
5
5
5
5
5
13
9
18
17
16
15
14
12
11
10
19
19
8
8
7
6
4
3
2
1
20
21
22
23
23
24
25
25
26
26
26
27
27
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | PUMP | |
| 2 | 6***5 | BOLT | |
| 2 | 6***5 | BOLT | |
| 3 | 8***6 | WASHER | |
| 4 | 8***8 | TUBE | |
| 5 | 2***1 | O-RING | |
| 6 | A***6 | FLANGE | |
| 7 | 2***9 | O-RING | |
| 8 | 8***3 | HOSE ASSY | |
| 9 | 8***2 | CLAMP | |
| 10 | 4***1 | PLATE | |
| 11 | 5***9 | CLAMP | |
| 12 | 8***0 | BOLT | |
| 13 | 8***8 | WASHER | |
| 14 | 2***8 | O-RING | |
| 15 | A***1 | FLANGE | |
| 16 | 4***1 | TUBE | |
| 17 | 4***1 | HOSE | |
| 18 | 4***2 | BRACKET | |
| 19 | 4***1 | CLAMP | |
| 20 | 4***1 | PLATE | |
| 21 | 8***6 | WASHER | |
| 22 | 8***0 | BOLT | |
| 23 | 4***1 | HOSE | |
| 24 | 4***1 | TUBE | |
| 25 | 7***6 | TEE | |
| 26 | 7***8 | ELBOW | |
| 27 | 6***6 | O-RING | |
| 28 | 7***9 | ELBOW | |
| 29 | 4***1 | TUBE | |
| 30 | 8***3 | BRACKET | |
| 31 | 4***1 | FILTER | |
| 32 | 8***0 | WASHER | |
| 33 | 6***0 | BOLT | |
| 34 | 5***4 | CLAMP | |
| 34 | 5***5 | CLAMP | |
| 35 | 4***1 | HOSE | |
| 36 | 2***6 | ELBOW | |
| 37 | 2***0 | O-RING | |
| 38 | 2***6 | O-RING | |
| 39 | 4***1 | HOSE ASSY | |
| 40 | 7***3 | TEE | |
| 41 | 7***2 | TEE | |
| 42 | 4***1 | HOSE | |
| 43 | 4***2 | TUBE | |
| 44 | 4***1 | TUBE | |
| 45 | 7***8 | ELBOW | |
| 46 | 6***6 | O-RING | |
| 47 | 6***3 | O-RING | |
| 48 | 1***1 | SCREEN | |
| 50 | 2***2 | O-RING | |
| 51 | 4***1 | ELBOW | |
| 52 | 3***1 | SCREEN | |
| 53 | 7***9 | ELBOW | |
| 54 | 4***2 | TUBE | |
| 55 | 6***3 | O-RING | |
| 56 | 4***1 | TUBE | |
| 57 | 7***4 | ELBOW | |
| 58 | 7***2 | ELBOW | |
| 59 | 6***3 | O-RING | |
| 60 | 2***4 | O-RING | |
| 61 | 4***1 | TUBE | |
| 62 | 4***2 | TUBE ASSY | |
| 63 | 8***1 | TUBE | |
| 64 | 8***2 | WASHER | |
| 65 | 5***2 | BOLT |
