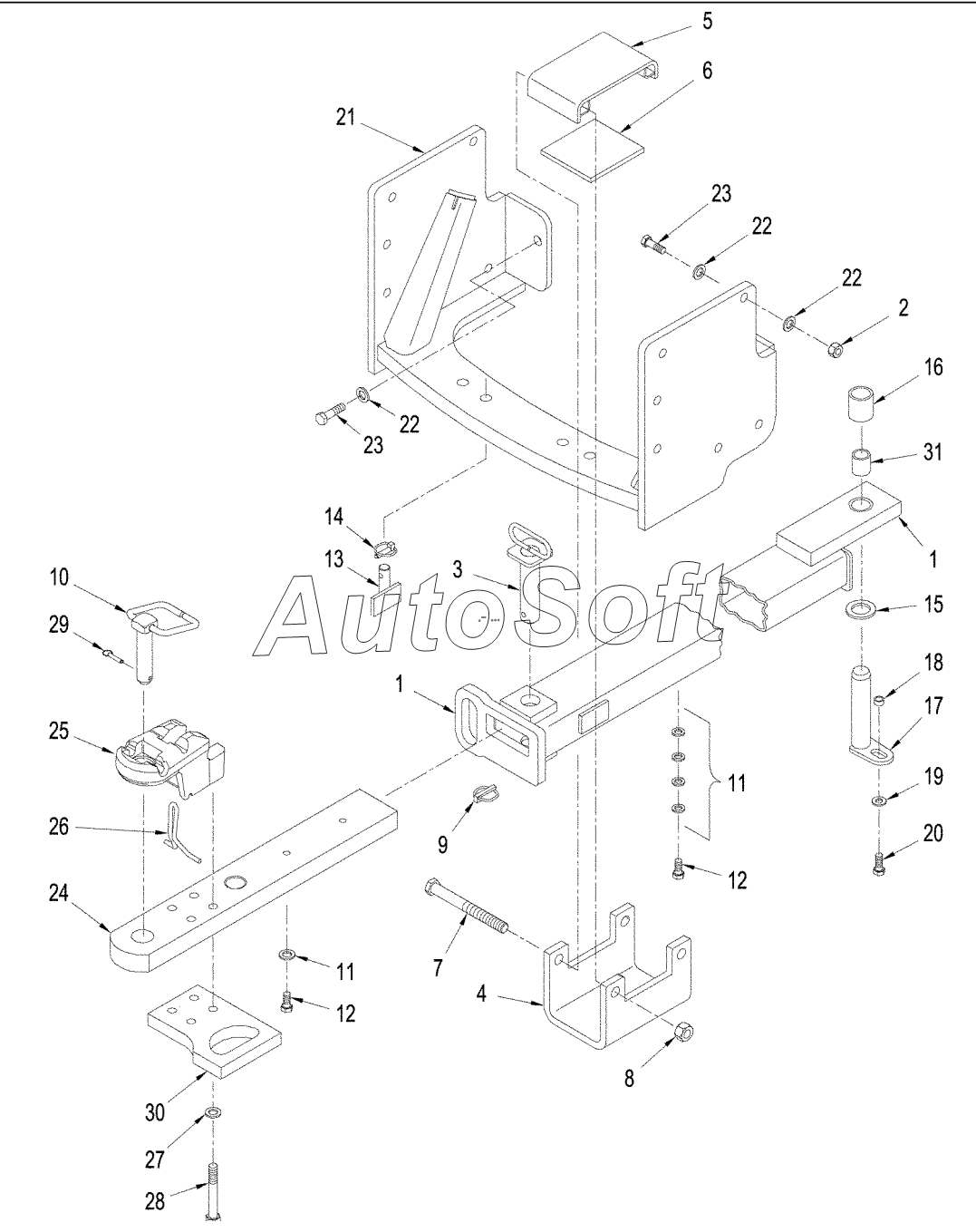

Каталог запасных частей к технике: CASE IH 430 Steiger 4WD (2010). DRAWBAR - EXTENDABLE
1
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | DRAWBAR | |
| 2 | 8***4 | NUT | |
| 3 | 4***1 | PIN | |
| 4 | 4***1 | YOKE | |
| 5 | 4***1 | COVER | |
| 6 | 4***1 | PLASTIC | |
| 7 | 9***1 | SCREW | |
| 8 | 4***6 | NUT | |
| 9 | 1***1 | PIN | |
| 10 | 8***2 | PIN | |
| 11 | 8***6 | WASHER | |
| 12 | 6***5 | BOLT | |
| 13 | 4***1 | PIN | |
| 14 | 1***6 | PIN | |
| 15 | 1***8 | WASHER | |
| 16 | 3***2 | SPACER | |
| 17 | 1***1 | PIN | |
| 18 | 7***1 | SPACER | |
| 19 | 4***6 | WASHER | |
| 20 | 6***0 | BOLT | |
| 21 | 8***5 | HANGER | |
| 22 | 8***4 | WASHER | |
| 23 | 6***0 | BOLT | |
| 24 | 3***1 | DRAWBAR | |
| 24 | 4***1 | DRAWBAR | |
| 25 | 3***1 | STRAP | |
| 26 | 3***1 | LATCH | |
| 27 | 8***0 | WASHER | |
| 28 | 8***0 | BOLT | |
| 29 | 3***1 | PIN | |
| 30 | 4***1 | PLATE | |
| 31 | 7***2 | BUSHING |
