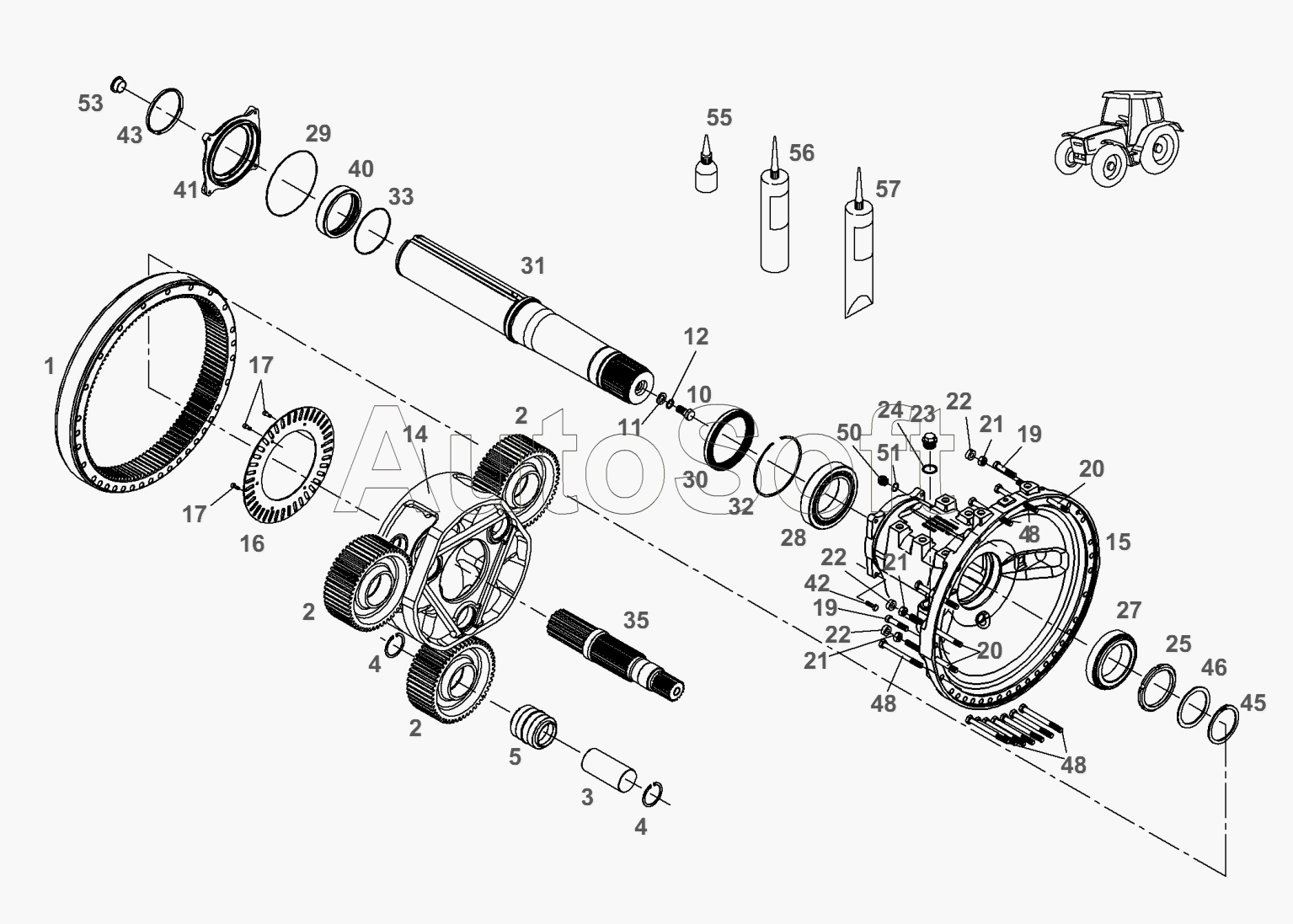

Каталог запасных частей к технике: AGCO Fendt-936 часть1 (2012). Коробка передач-главная передача
1
2
2
2
3
4
4
5
10
11
12
14
15
16
17
17
19
19
20
20
21
21
21
22
22
22
23
24
25
27
28
29
30
31
31
32
33
35
40
41
42
43
45
46
48
48
48
50
51
53
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | шестерня | |
| 2 | 9***0 | планетарная шестерня | |
| 3 | 9***0 | мост | |
| 4 | X***0 | кольцо стопорное | |
| 5 | X***3 | каретка | |
| 10 | 7***0 | винт | |
| 11 | 1***0 | шайба | |
| 12 | X***0 | шайба опорная | |
| 14 | 9***0 | основа | |
| 15 | 9***1 | картер моста | |
| 16 | 9***0 | колесо импульсное | |
| 17 | X***0 | болт цилиндрический | |
| 19 | X***0 | болт цилиндрический | |
| 20 | 9***0 | шпилька | |
| 21 | X***0 | гайка | |
| 22 | 3***0 | кольцо | |
| 23 | X***0 | пробка запорная | |
| 24 | X***0 | кольцо уплотнительное | |
| 25 | X***0 | шлицевая гайка | |
| 27 | X***3 | подшипник роликовый конический | |
| 28 | X***1 | подшипник роликовый конический | |
| 29 | X***0 | резиновое кольцо | |
| 30 | Н***0 | сальник | |
| 31 | 9***1 | вал заднего моста | |
| 31 | 9***1 | вал заднего моста | |
| 32 | X***0 | кольцо стопорное | |
| 33 | X***0 | резиновое кольцо | |
| 35 | 9***0 | вал | |
| 40 | 9***0 | распорное кольцо | |
| 41 | 9***0 | крышка | |
| 42 | X***0 | винт шестигранный | |
| 43 | 9***0 | кольцо | |
| 45 | X***0 | кольцо стопорное | |
| 46 | X***0 | шайба опорная | |
| 48 | X***0 | винт шестигранный | |
| 50 | X***0 | пробка запорная | |
| 51 | X***0 | кольцо уплотнительное | |
| 53 | X***0 | заглушка | |
| 55 | X***0 | LOCTITE | |
| 56 | X***0 | масса уплотнитнительная | |
| 57 | X***0 | LOCTITE |
