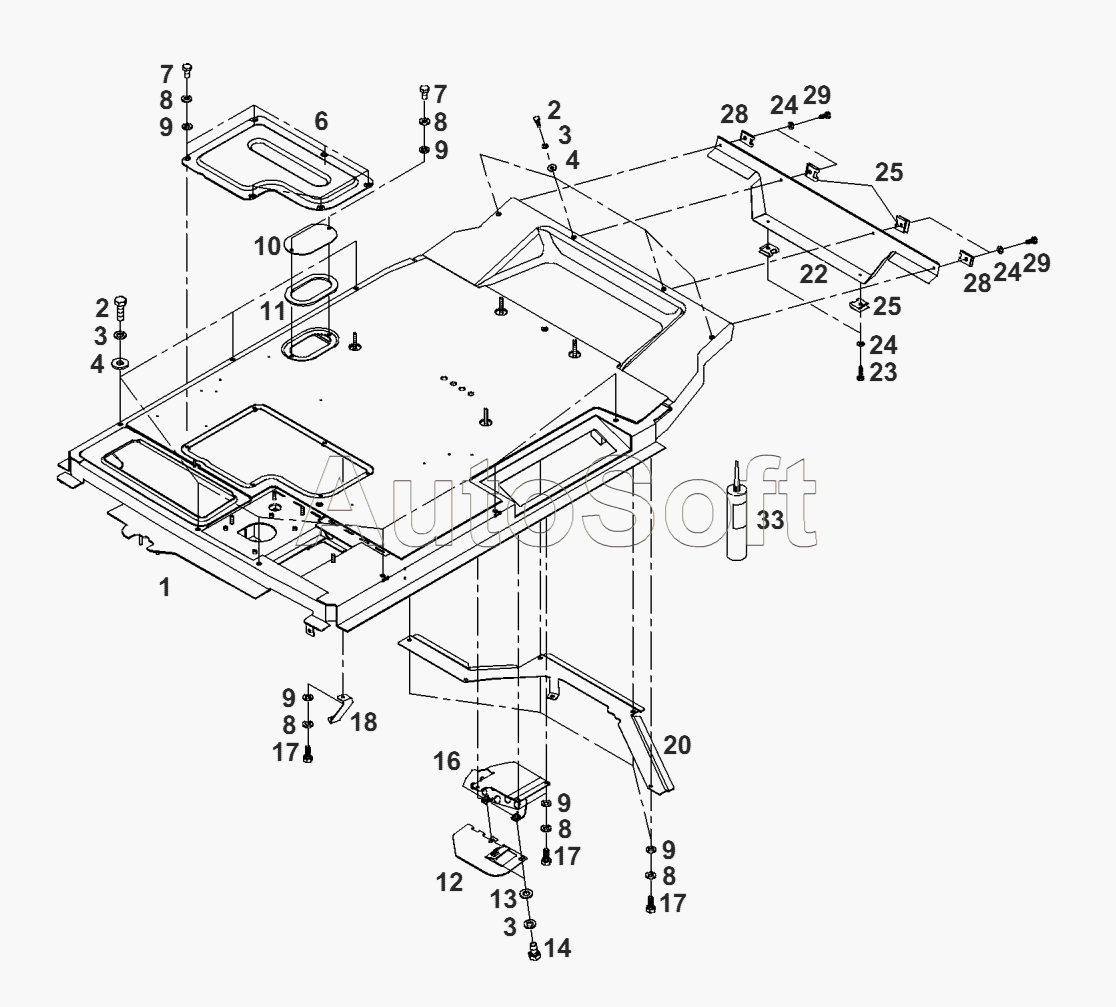

Каталог запасных частей к технике: AGCO Fendt-936 часть2 (2012). Кузов-остов
1
2
2
3
3
3
4
4
6
7
7
8
8
8
8
8
9
9
9
9
9
10
11
12
13
14
16
17
17
17
18
20
22
23
24
24
24
25
25
28
28
29
29
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***0 | остов | |
| 2 | Х***0 | винт шестигранный | |
| 3 | Х***0 | кольцо пружинное | |
| 4 | 1***0 | шайба | |
| 6 | Н***0 | крышка | |
| 7 | Х***0 | винт шестигранный | |
| 8 | Х***0 | кольцо пружинное | |
| 9 | Х***0 | шайба | |
| 10 | 9***0 | крышка | |
| 11 | Х***5 | лента уплотнительная | |
| 12 | Н***0 | кронштейн | |
| 13 | Х***0 | шайба | |
| 14 | Х***0 | винт шестигранный | |
| 16 | Н***0 | кронштейн | |
| 17 | Х***0 | шуруп | |
| 18 | 9***0 | кронштейн | |
| 20 | Н***0 | кронштейн | |
| 22 | 9***0 | панель | |
| 23 | Х***0 | шуруп | |
| 24 | Х***0 | шайба | |
| 25 | Х***0 | гайка | |
| 28 | Х***0 | гайка | |
| 29 | Х***0 | шуруп | |
| 33 | Х***0 | масса уплотнитнительная |
