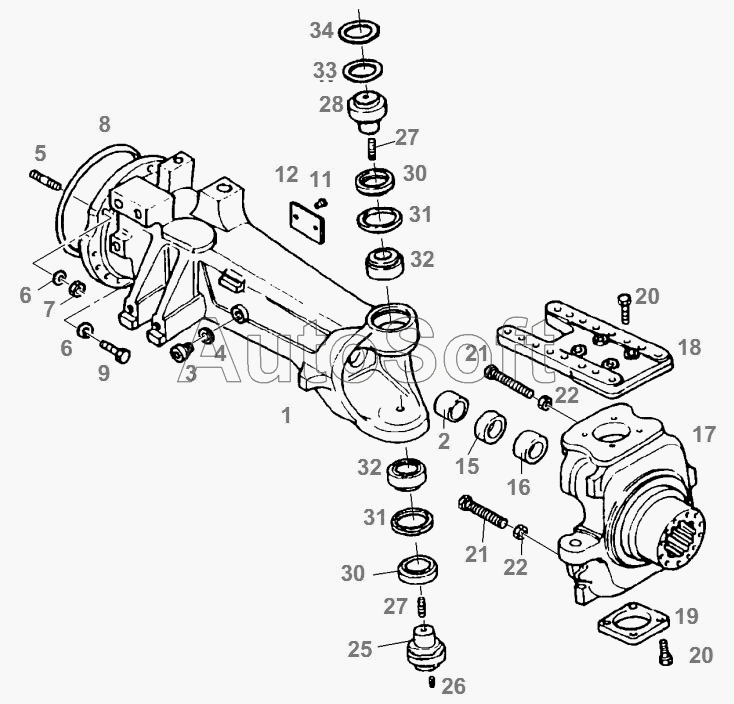

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1 (2012). DRIVE
17
34
33
32
32
31
31
30
30
28
27
27
26
25
22
22
21
21
20
20
18
18
1
17
16
15
12
11
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | AXLE BRIDGE | |
| 2 | 3***0 | BUSH | |
| 3 | 3***0 | OIL LOCKING PLUG | |
| 4 | Х***0 | SEALING RING | |
| 5 | Х***0 | THREADED PIN | |
| 6 | Х***0 | SPRING WASHER | |
| 7 | Х***0 | HEXAGON NUT | |
| 8 | Х***0 | O-RING | |
| 9 | Х***0 | HEXAGON SCREW | |
| 11 | Х***0 | NOTCHED PIN | |
| 12 | А***0 | TYPE PLATE | |
| 15 | Х***0 | ROTARY SHAFT SEAL | |
| 16 | 1***5 | PROTECTION | |
| 17 | 5***0 | HUB CARRIER | |
| 17 | 5***0 | HUB CARRIER | |
| 18 | 5***0 | MUDGUARD PLATE | |
| 18 | 5***0 | MUDGUARD PLATE | |
| 20 | Х***0 | HEXAGON SCREW | |
| 21 | F***0 | SCREW | |
| 22 | Х***0 | HEXAGON NUT | |
| 25 | F***0 | KNUCKLE PIN | |
| 26 | Х***0 | THREADED PIN | |
| 27 | Х***0 | THREADED PIN | |
| 28 | 5***0 | KNUCKLE PIN | |
| 30 | 5***0 | KNUCK. PIN SEAL RING | |
| 31 | 5***0 | RING | |
| 32 | Х***0 | BEVEL ROLLER BEARING | |
| 33 | 5***0 | SPACER DISK | |
| 34 | 5***0 | SPACER DISK |
