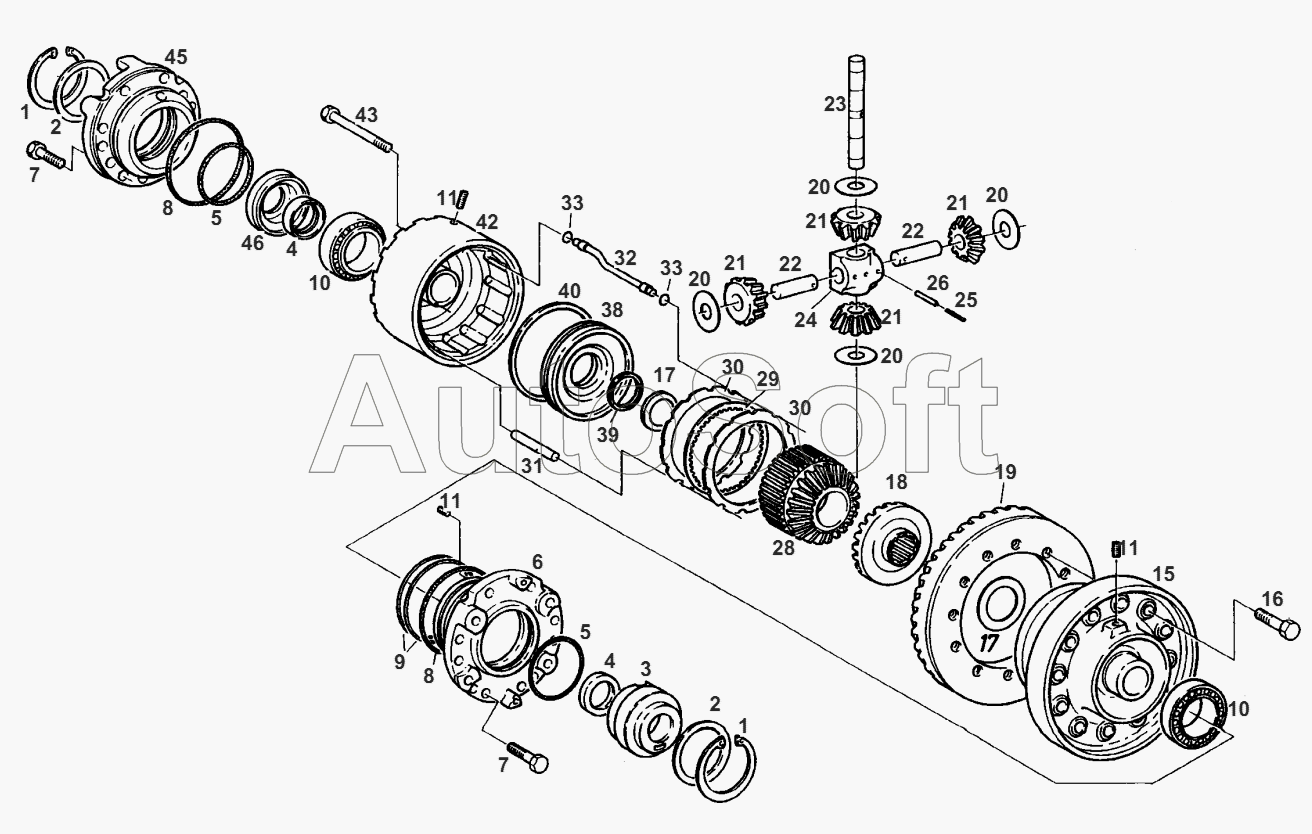

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1 (2012). DIFFERENTIAL
1
1
2
2
2
2
2
2
3
4
4
5
5
6
7
7
8
8
9
10
10
11
11
11
15
16
17
18
18
20
20
20
20
21
21
21
21
21
22
22
23
24
25
26
28
28
29
30
30
31
32
33
33
38
39
40
42
43
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Х***0 | CIRCLIP | |
| 2 | Х***0 | SHIM | |
| 2 | Х***0 | SHIM | |
| 2 | Х***0 | SHIM | |
| 2 | Х***0 | SHIM | |
| 2 | Х***0 | SHIM | |
| 3 | 1***1 | SEALING COVER | |
| 4 | Х***0 | ROTARY SHAFT SEAL | |
| 5 | Х***0 | O-RING | |
| 6 | 5***0 | BEARING COVER | |
| 7 | Х***0 | HEXAGON SCREW | |
| 8 | Х***0 | O-RING | |
| 9 | Х***0 | PLAIN COMPRES.RING | |
| 10 | Х***9 | BEVEL ROLLER BEARING | |
| 11 | Х***0 | THREADED PIN | |
| 15 | 5***0 | DIFFERENTIAL CASE | |
| 16 | Х***0 | HEXAGON SCREW | |
| 17 | 5***0 | DISC | |
| 18 | 1***0 | AXLE BEVEL GEAR | |
| 18 | 1***0 | AXLE BEVEL GEAR | |
| 20 | G***0 | SHIM SET | |
| 21 | 1***0 | DIFFERENT.BEVEL GEAR | |
| 21 | 2***0 | DIFFERENT.BEVEL GEAR | |
| 22 | 1***0 | AXLE | |
| 23 | 2***0 | AXLE | |
| 24 | 1***0 | SUPPORT | |
| 25 | Х***0 | SP-PIN | |
| 26 | Х***0 | SP-PIN | |
| 28 | 1***0 | AXLE BEVEL GEAR | |
| 28 | 1***0 | AXLE BEVEL GEAR | |
| 29 | 1***0 | INTERNAL CLUTCH DISC | |
| 30 | 1***0 | OUTER CLUTCH DISC | |
| 31 | 1***0 | CYLINDRICAL PIN | |
| 32 | Н***0 | OIL LINE | |
| 33 | Х***0 | O-RING | |
| 38 | 5***0 | PISTON | |
| 39 | 5***0 | LIP SEAL RING | |
| 40 | 1***0 | LIP SEAL RING | |
| 42 | 5***1 | HOUSING | |
| 43 | Х***0 | HEXAGON SCREW | |
| 45 | 5***0 | BEARING COVER | |
| 46 | 1***0 | SEALING COVER |
