Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2 (2012). ENTRY LEFT
1
2
3
3
3
4
5
8
8
8
9
9
9
9
10
10
10
10
10
10
10
10
12
12
12
12
12
13
14
14
16
16
17
17
17
17
18
18
18
19
19
19
19
19
21
22
23
23
24
25
26
26
26
27
27

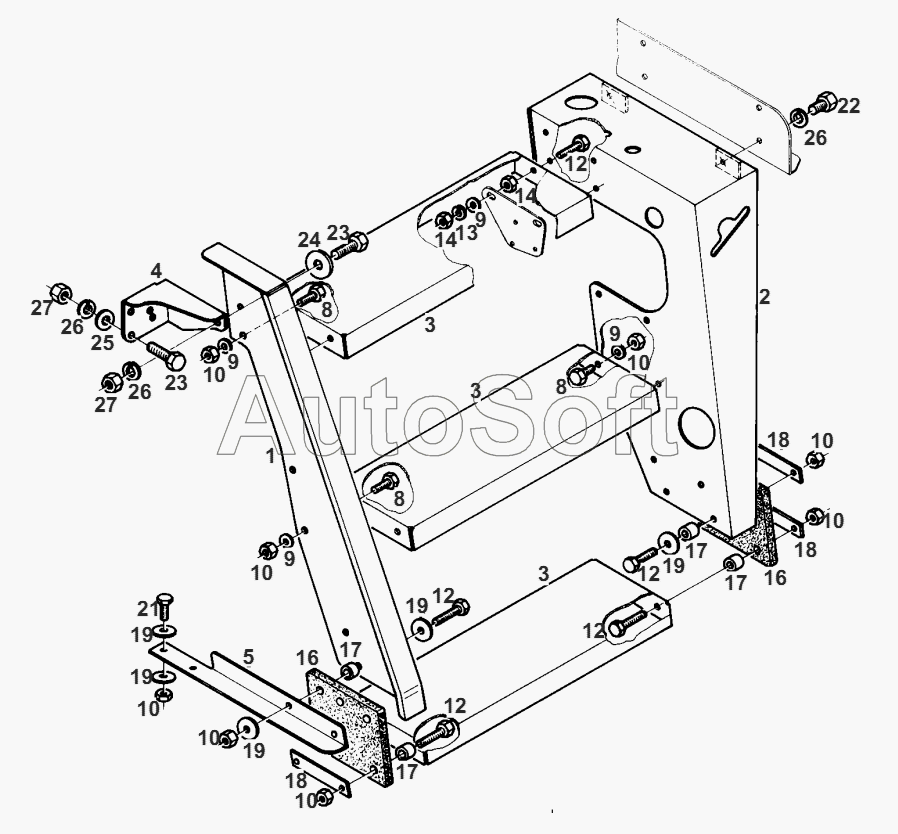

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | SHEET METAL | |
| 2 | Н***0 | SHEET METAL | |
| 3 | 5***1 | FOOT PLATE | |
| 4 | 5***1 | SUPPORT | |
| 5 | 5***0 | ANGLE | |
| 8 | Х***0 | HEXAGON SCREW | |
| 9 | Х***0 | DISC | |
| 10 | Х***0 | HEXAGON NUT | |
| 12 | Х***0 | HEXAGON SCREW | |
| 13 | Х***0 | SPRING RING | |
| 14 | Х***0 | HEXAGON NUT | |
| 16 | 5***0 | RUBBER PLATE | |
| 17 | 1***0 | RING | |
| 18 | 1***0 | SHACKLE | |
| 19 | Х***0 | DISC | |
| 21 | Х***0 | HEXAGON SCREW | |
| 22 | Х***0 | HEXAGON SCREW | |
| 23 | Х***0 | HEXAGON SCREW | |
| 24 | Х***0 | DISC | |
| 25 | Х***0 | DISC | |
| 26 | Х***0 | SPRING RING | |
| 27 | Х***0 | HEXAGON NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
