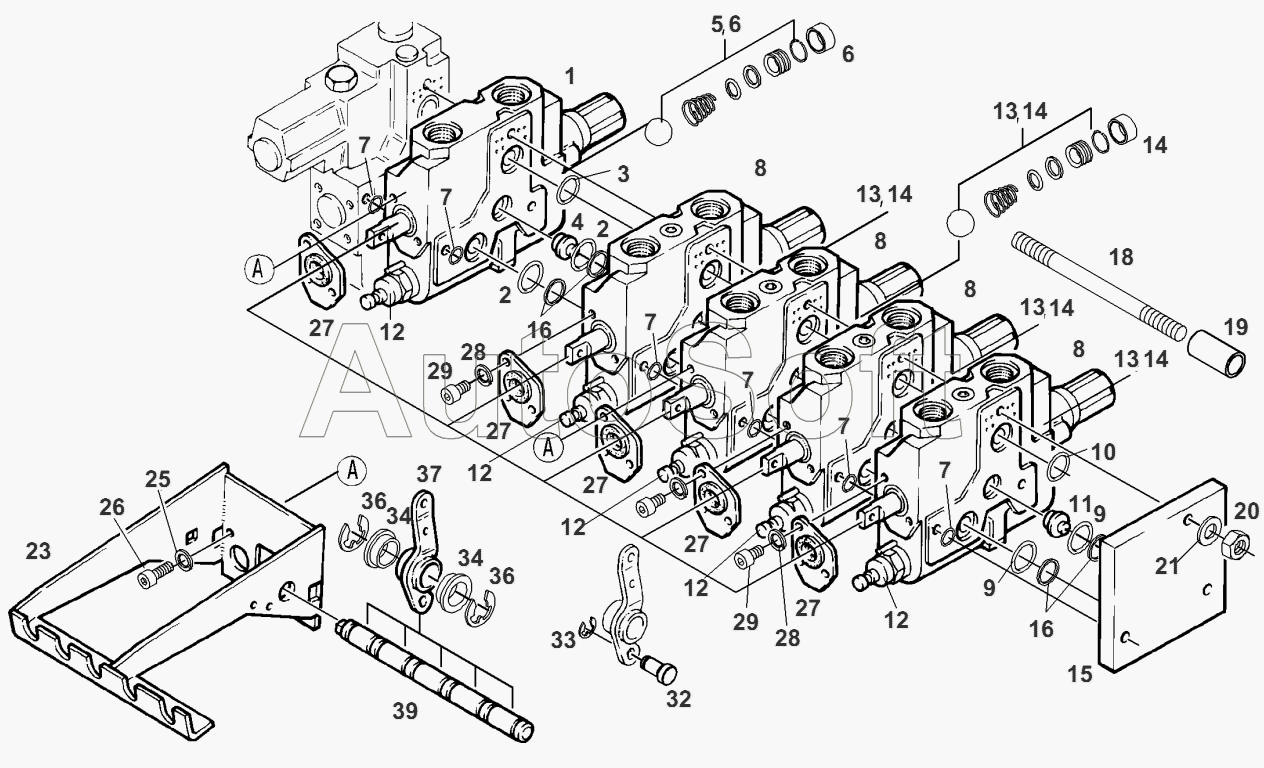

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3 (2012). VALVE INSTALLATION
26
18
18
18
18
19
20
21
23
25
16
16
27
27
27
27
27
28
28
29
29
32
33
34
34
36
36
37
39
8
1
8
2
2
3
4
5
6
6
7
7
7
7
7
7
8
8
8
8
1
1
9
9
10
11
12
12
12
12
12
13
13
13
13
14
14
14
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | SET OF GASKETS | |
| 1 | F***0 | KIT | |
| 1 | G***2 | DIRECTIONAL C. VALVE | |
| 2 | F***0 | O-RING | |
| 3 | F***0 | O-RING | |
| 4 | G***0 | VALVE | |
| 5 | F***0 | KIT | |
| 6 | F***0 | PROTECTING CAP | |
| 7 | F***0 | DISC | |
| 8 | F***0 | SET OF GASKETS | |
| 8 | F***0 | KIT | |
| 8 | G***2 | DIRECTIONAL C. VALVE | |
| 9 | F***0 | O-RING | |
| 10 | F***0 | O-RING | |
| 11 | G***0 | VALVE | |
| 12 | F***0 | VOLUME CONTROL VALVE | |
| 13 | F***0 | KIT | |
| 14 | F***0 | PROTECTING CAP | |
| 15 | H***1 | END PLATE | |
| 16 | F***0 | SUPPORTING RING | |
| 18 | X***0 | THREADED PIN | |
| 18 | X***0 | THREADED PIN | |
| 18 | X***0 | THREADED PIN | |
| 18 | X***0 | THREADED PIN | |
| 19 | 8***0 | BUSH | |
| 20 | X***0 | HEXAGON NUT | |
| 21 | X***0 | DISC | |
| 23 | H***1 | SUPPORT | |
| 25 | X***0 | SPRING RING | |
| 26 | X***0 | CYLIND. HEAD SCREW | |
| 27 | G***0 | COVER PLATE | |
| 28 | X***0 | SPRING RING | |
| 29 | X***0 | CYLIND. HEAD SCREW | |
| 32 | 5***0 | BOLT | |
| 33 | X***0 | LOCKING WASHER | |
| 34 | 1***0 | BRACKET | |
| 36 | X***0 | LOCKING WASHER | |
| 37 | H***0 | REVERSING LEVER | |
| 39 | 5***0 | SHAFT |
