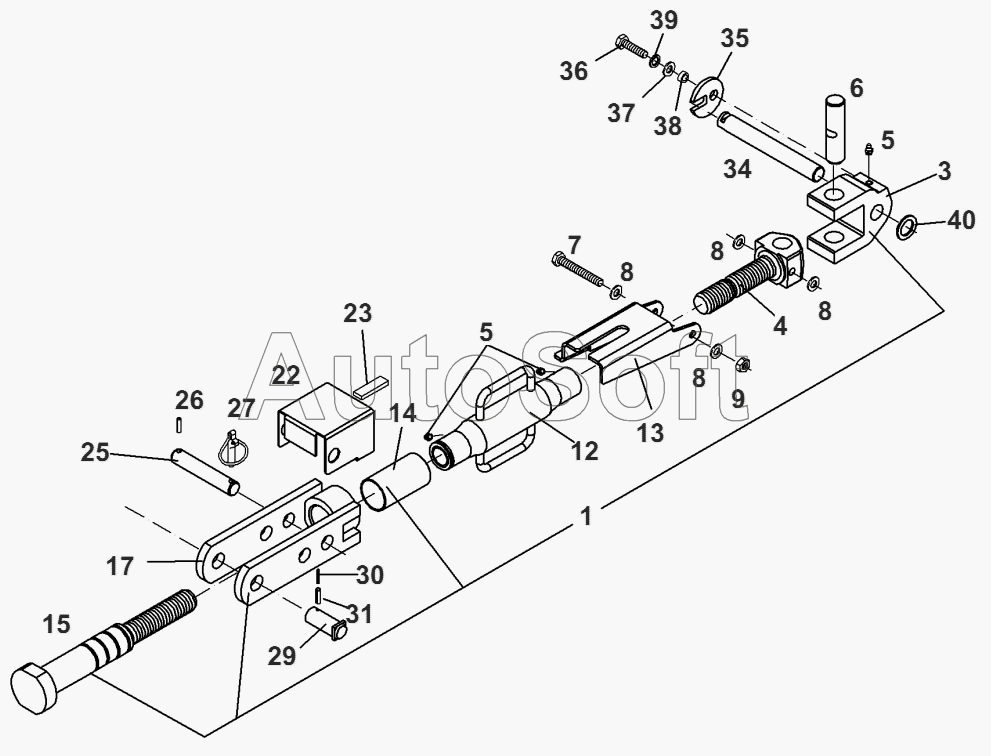

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3 (2012). LIFT ARMS
23
40
39
38
37
36
35
34
31
30
29
27
26
25
1
22
17
15
14
13
12
9
8
8
8
8
7
6
5
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***1 | LIFT ARM | |
| 3 | F***0 | FORK CONNECTION | |
| 4 | F***1 | CLEVIS | |
| 5 | Х***0 | LUBRICATOR | |
| 6 | F***0 | BOLT | |
| 7 | Х***0 | HEXAGON SCREW | |
| 8 | Х***0 | DISC | |
| 9 | Х***0 | HEXAGON NUT | |
| 12 | F***0 | STEPED PIPE | |
| 13 | F***0 | LOCKING CATCH | |
| 14 | F***0 | SLEEVE | |
| 15 | F***1 | CLEVIS | |
| 17 | F***0 | FORK | |
| 22 | 7***0 | LOCKING PLATE | |
| 23 | Х***5 | SEALING RIBBON | |
| 25 | 7***0 | BOLT | |
| 26 | Х***0 | SP-PIN | |
| 27 | Х***0 | FOLDING PLUG | |
| 29 | Н***0 | BOLT | |
| 30 | Х***0 | SP-PIN | |
| 31 | Х***0 | SP-PIN | |
| 34 | 2***0 | BOLT | |
| 35 | 1***0 | LOCKING PLATE | |
| 36 | Х***0 | HEXAGON SCREW | |
| 37 | Х***0 | DISC | |
| 38 | 1***0 | BUSH | |
| 39 | Х***0 | SPRING RING | |
| 40 | 1***0 | DISC |
