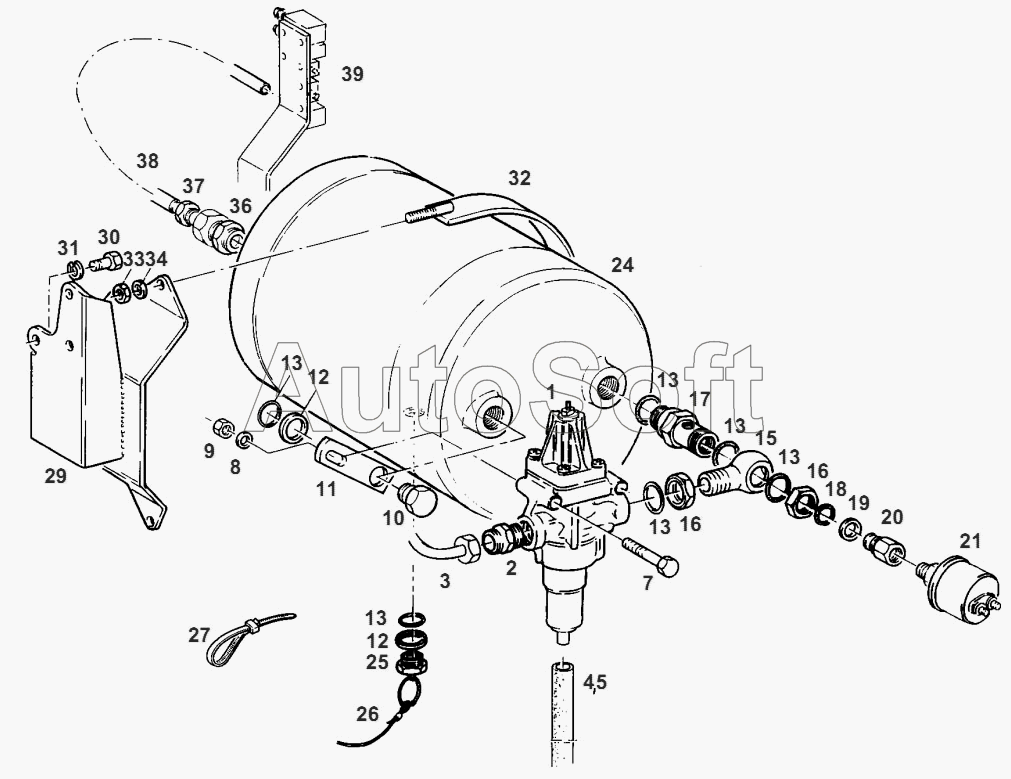

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3 (2012). AIR TANK
18
38
37
36
34
33
32
31
30
29
27
26
25
24
20
19
1
17
16
16
15
13
13
13
13
13
13
12
12
11
10
9
8
7
5
4
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | REPAIR KIT | |
| 1 | G***0 | PRESSURE REGULATOR | |
| 2 | Х***0 | THREADED SOCKET | |
| 4 | Х***0 | HOSE | |
| 5 | Х***0 | HOSE CLIP | |
| 7 | Х***0 | HEXAGON SCREW | |
| 8 | Х***0 | DISC | |
| 9 | Х***0 | HEXAGON NUT | |
| 10 | Х***0 | LOCK SCREW | |
| 11 | 3***0 | SHACKLE | |
| 12 | F***0 | THRUST COLLAR | |
| 13 | Х***0 | O-RING | |
| 15 | Н***0 | RING ADAPTER | |
| 16 | Х***0 | SEALING NUT | |
| 17 | 8***0 | SOCKET | |
| 18 | Х***0 | SEALING RING | |
| 19 | Х***0 | SEALING RING | |
| 20 | 5***0 | REDUCER FITTING | |
| 24 | Н***0 | AIR TANK | |
| 25 | F***0 | DRAIN VALVE | |
| 26 | Н***0 | PULLING CABLE | |
| 27 | Х***0 | CABLE TAPE | |
| 29 | Н***0 | SUPPORT | |
| 30 | Х***0 | HEXAGON SCREW | |
| 31 | Х***0 | SPRING RING | |
| 32 | Н***0 | STRAP | |
| 33 | Х***0 | HEXAGON NUT | |
| 34 | Х***0 | DISC | |
| 36 | Х***0 | MOUNTING PIECE | |
| 37 | Х***0 | HYDR. PLUG SOCKET | |
| 38 | Х***0 | PIPE |
