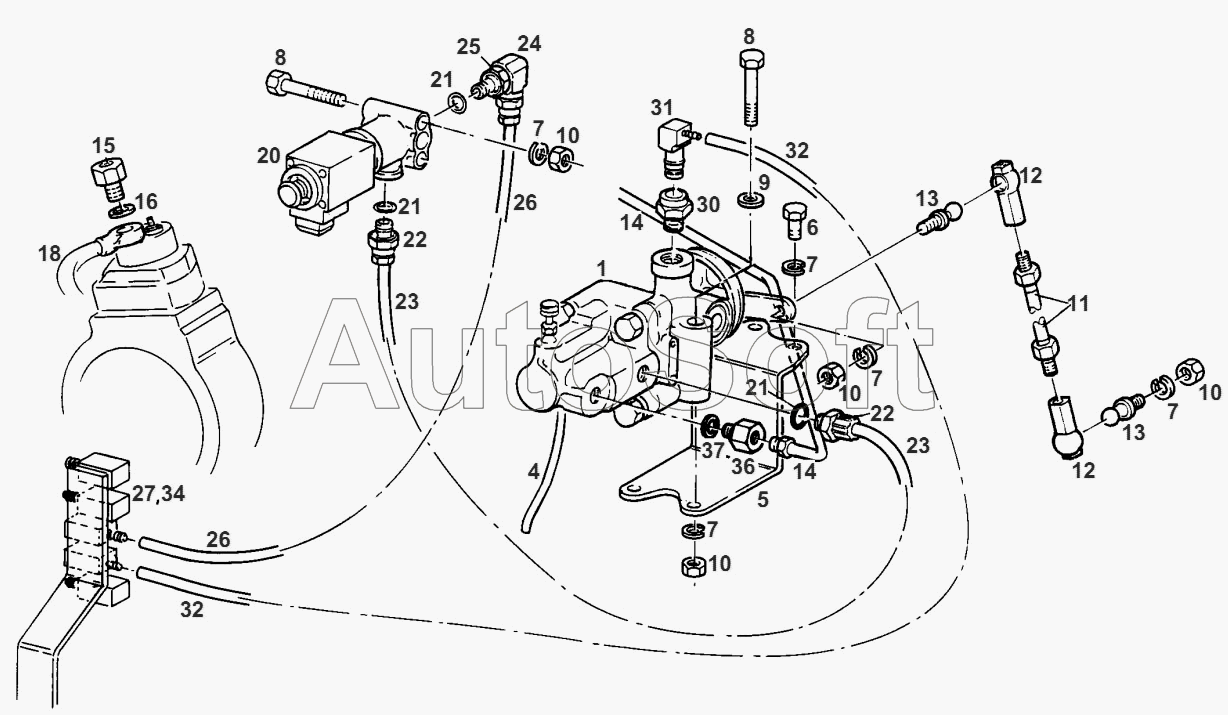

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3 (2012). TRAILER VALVE
1
1
4
5
6
7
7
7
7
7
8
8
9
10
10
10
10
11
12
12
13
13
14
14
14
15
16
20
21
21
21
22
22
23
23
24
25
26
26
30
31
32
32
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | REPAIR KIT | |
| 1 | G***0 | TRAILER VALVE | |
| 4 | Х***0 | HOSE | |
| 5 | 5***0 | SUPPORT | |
| 6 | Х***0 | HEXAGON SCREW | |
| 7 | Х***0 | SPRING RING | |
| 8 | Х***0 | HEXAGON SCREW | |
| 9 | Х***0 | DISC | |
| 10 | Х***0 | HEXAGON NUT | |
| 11 | 1***0 | THREADED ROD | |
| 12 | Х***0 | BALL SOCKET | |
| 13 | Х***0 | BALL END PIN | |
| 14 | 5***0 | BRAKE PIPE | |
| 14 | 5***0 | BRAKE PIPE | |
| 15 | F***0 | SCREW CONNECTOR | |
| 16 | Х***0 | SEALING RING | |
| 20 | G***0 | 3-WAY CONTROL VALVE | |
| 21 | Х***0 | O-RING | |
| 22 | Х***0 | UNION | |
| 23 | Х***0 | PIPE | |
| 24 | Х***0 | SCREWED ANGUL. UNION | |
| 25 | Х***0 | SEALING NUT | |
| 26 | Х***0 | PIPE | |
| 30 | Х***0 | MOUNTING PIECE | |
| 31 | Х***0 | ANGLE HOSE UNION | |
| 32 | Х***0 | PIPE | |
| 36 | Х***0 | SCREW CONNECTOR | |
| 37 | Х***0 | SEALING RING |
