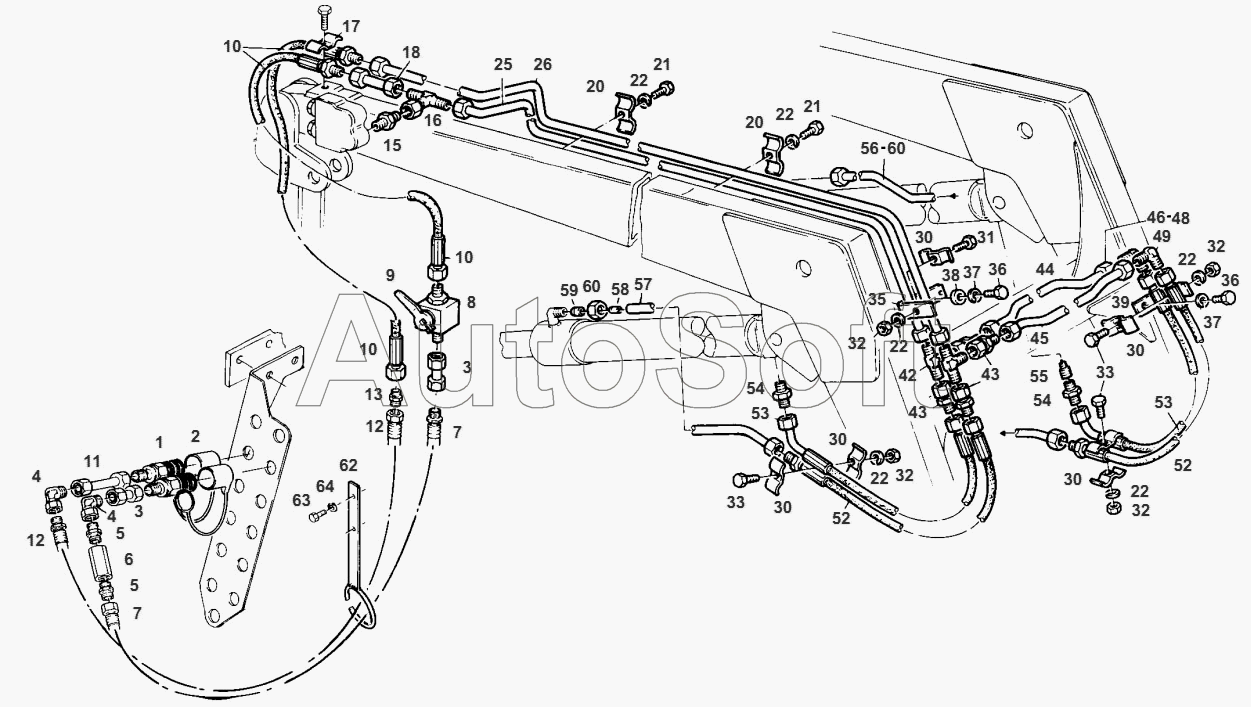

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3 (2012). PIPING LIFT ARM
48
36
36
37
37
38
39
42
43
43
43
43
15
15
44
45
46
47
35
49
52
52
53
53
54
54
55
56
57
58
59
60
60
62
63
64
42
1
2
3
3
4
4
5
5
6
7
7
8
9
10
10
10
11
12
12
13
15
1
42
16
17
18
20
20
21
21
22
22
22
22
22
22
25
26
30
30
30
30
30
31
32
32
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***1 | SET OF GASKETS | |
| 1 | G***1 | COUPLING SLEEVE | |
| 2 | 3***0 | DUST GUARD CAP | |
| 3 | H***0 | PRESSURE PIPE | |
| 4 | X***0 | FITTING | |
| 5 | X***0 | THREADED SOCKET | |
| 6 | G***0 | 2-WAY VALVE | |
| 7 | X***0 | PRESSURE HOSE | |
| 8 | X***0 | 2-WAY BALL VALVE | |
| 9 | X***0 | COCK SPANNER | |
| 10 | X***0 | PRESSURE HOSE | |
| 11 | H***0 | PRESSURE PIPE | |
| 12 | X***0 | PRESSURE HOSE | |
| 13 | X***0 | UNION | |
| 15 | X***0 | CUTTING RING | |
| 15 | X***0 | THREADED SOCKET | |
| 15 | X***0 | GLAND NUT | |
| 16 | X***0 | FITTING | |
| 17 | 2***0 | COLLAR | |
| 18 | H***0 | PRESSURE PIPE | |
| 20 | 2***0 | COLLAR | |
| 21 | X***0 | HEXAGON SCREW | |
| 22 | X***0 | SPRING RING | |
| 25 | H***0 | PRESSURE PIPE | |
| 26 | H***0 | PRESSURE PIPE | |
| 30 | 1***0 | COLLAR | |
| 31 | X***0 | HEXAGON SCREW | |
| 32 | X***0 | HEXAGON NUT | |
| 33 | X***0 | HEXAGON SCREW | |
| 35 | 2***0 | ANGLE | |
| 36 | X***0 | HEXAGON SCREW | |
| 37 | X***0 | SPRING RING | |
| 38 | 1***0 | DISC | |
| 39 | 1***0 | RETAINING ANGLE | |
| 42 | X***0 | CUTTING RING | |
| 42 | X***0 | T-SOCKET | |
| 42 | X***0 | GLAND NUT | |
| 43 | X***0 | REDUCING PIECE | |
| 43 | X***0 | CUTTING RING | |
| 43 | X***0 | GLAND NUT | |
| 44 | 1***0 | PRESSURE PIPE | |
| 45 | 1***0 | PRESSURE PIPE | |
| 46 | 2***0 | REINFORCING SLEEVE | |
| 47 | X***0 | CUTTING RING | |
| 48 | X***0 | GLAND NUT | |
| 49 | X***0 | SOCKET | |
| 52 | X***0 | PRESSURE HOSE | |
| 53 | X***0 | PRESSURE HOSE | |
| 54 | X***0 | THREADED SOCKET | |
| 55 | G***0 | SAFETY VALVE DEVICE | |
| 56 | H***0 | PRESSURE PIPE | |
| 57 | H***0 | PRESSURE PIPE | |
| 58 | 2***0 | REINFORCING SLEEVE | |
| 59 | X***0 | CUTTING RING | |
| 60 | X***0 | GLAND NUT | |
| 62 | H***0 | HOSE SUPPORT | |
| 63 | X***0 | HEXAGON SCREW | |
| 64 | X***0 | SPRING RING |
