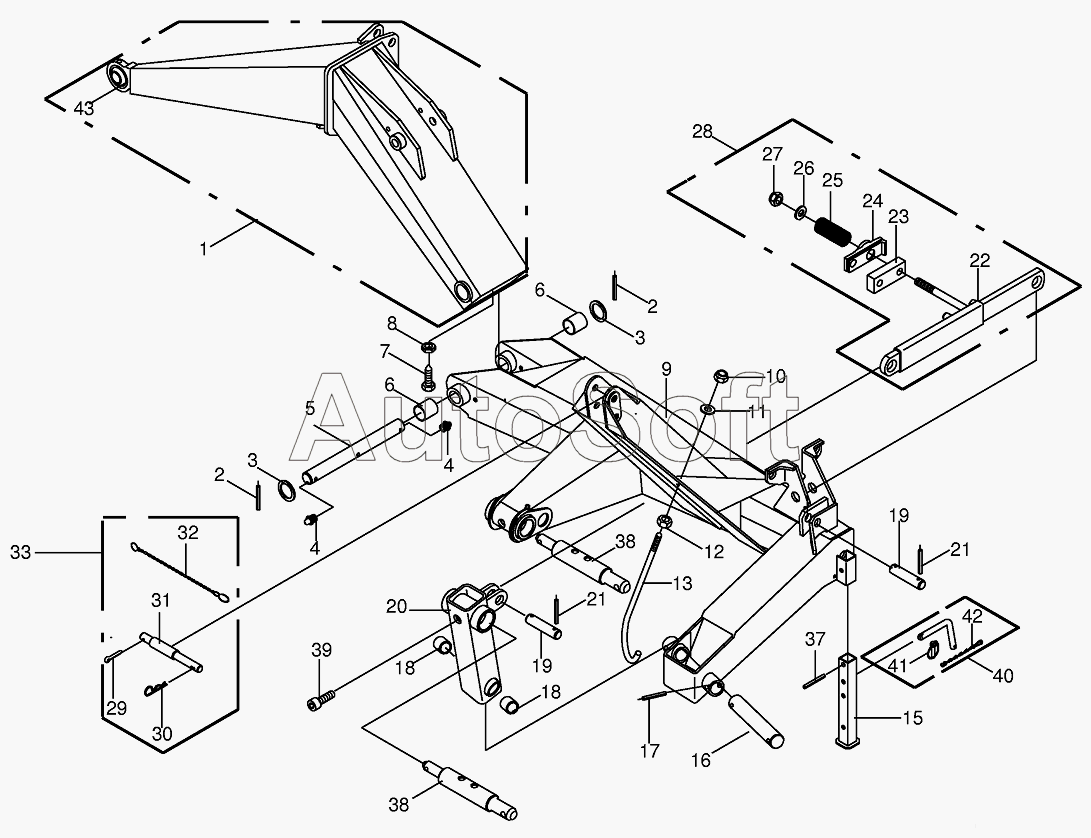

Каталог запасных частей к технике: KRONE EC280CV/320CV/280CR (2013). Headstock/control lever
1
1
2
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
15
16
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
37
38
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Extension arm | |
| 1 | 0***4 | Extension arm | |
| 2 | 0***3 | Roll pin | |
| 3 | 0***1 | Supporting disc | |
| 4 | 0***0 | Grease niple | |
| 5 | 0***2 | Hinge pin | |
| 6 | 0***0 | Bearing bush | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***1 | Hex nut-low form | |
| 9 | 0***0 | Headstock-incl. bushing | |
| 10 | 0***0 | Locknut | |
| 11 | 0***1 | Belleville spring | |
| 12 | 0***0 | Hex nut | |
| 13 | 0***2 | Pto drive shaft support | |
| 15 | 0***2 | Jack stand | |
| 16 | 0***3 | Pin | |
| 17 | 0***2 | Roll pin | |
| 18 | 0***0 | Bearing bush | |
| 19 | 0***1 | Pin | |
| 20 | 0***0 | Guide arm-incl. bushing | |
| 21 | 0***2 | Roll pin | |
| 22 | 0***2 | Safety break-away | |
| 23 | 0***2 | Strap | |
| 24 | 0***1 | Ratchet | |
| 25 | 0***2 | Pressure spring | |
| 26 | 0***0 | Washer | |
| 27 | 0***0 | Locknut | |
| 28 | 0***2 | Safety break-away-cpl. | |
| 29 | 0***1 | Cotter pin | |
| 30 | 0***1 | Spring clip | |
| 31 | 0***0 | Top link pin cat. I + II | |
| 32 | 0***0 | Chain | |
| 33 | 0***3 | Top link pin-cat. I + II | |
| 37 | 0***2 | Roll pin | |
| 38 | 0***0 | Lower link pin-cat. III | |
| 39 | 0***1 | Allen screw | |
| 40 | 0***2 | Locking pin-cpl. | |
| 41 | 0***1 | Linch pin | |
| 42 | 0***2 | Chain | |
| 43 | 0***1 | Ball joint |
