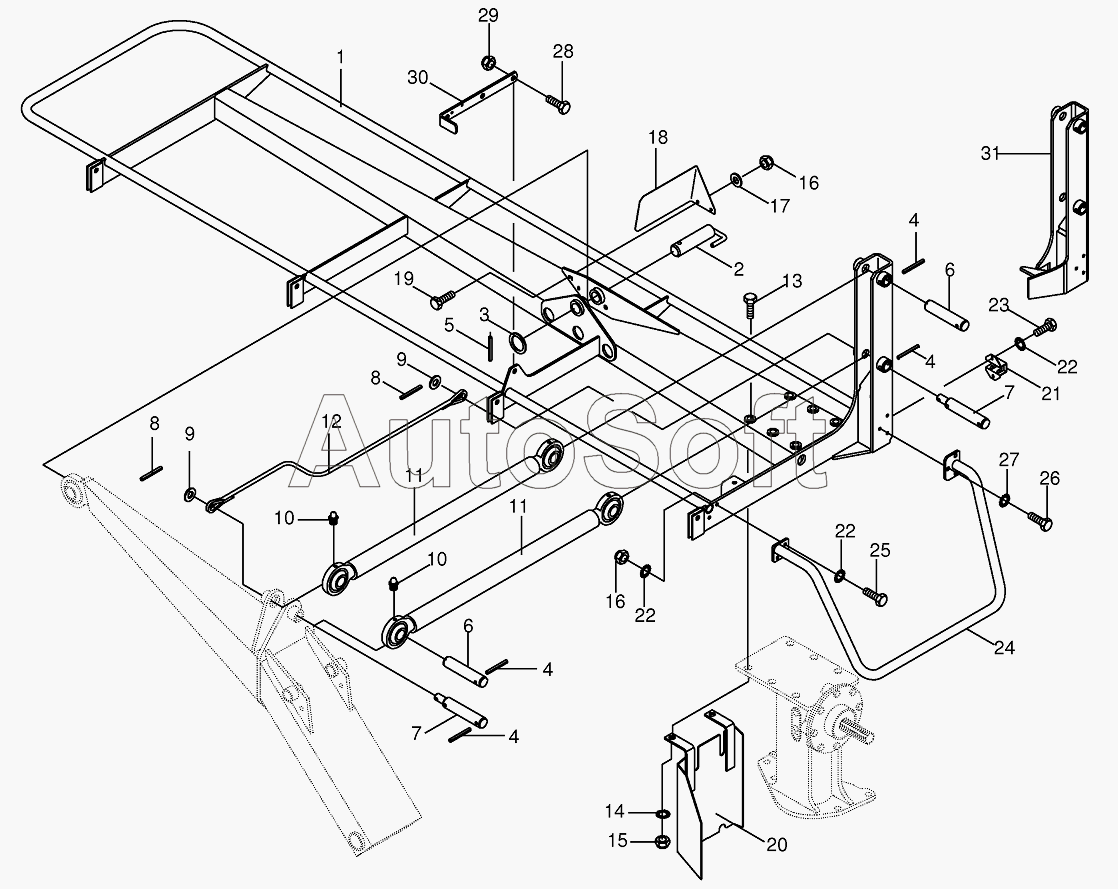

Каталог запасных частей к технике: KRONE EC280/320 (2013). Supporting beam
24
17
18
19
20
20
21
22
22
22
23
16
16
25
26
27
28
29
30
31
1
15
14
13
12
11
11
10
10
9
9
8
8
7
7
6
6
5
4
4
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Supporting beam | |
| 1 | 0***1 | Supporting beam | |
| 2 | 0***1 | Pin | |
| 3 | 0***1 | Shim ring | |
| 4 | 0***2 | Roll pin | |
| 5 | 0***2 | Roll pin | |
| 6 | 0***0 | Pin | |
| 7 | 0***1 | Pin | |
| 8 | 0***1 | Roll pin | |
| 9 | 0***0 | Washer | |
| 10 | 0***0 | Grease niple | |
| 11 | 0***1 | Upper link-incl. grease nipple | |
| 12 | 0***1 | Chain haulage | |
| 13 | 0***0 | Hex head bolt | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***1 | Locknut | |
| 16 | 0***0 | Locknut | |
| 17 | 0***0 | Washer | |
| 18 | 0***0 | Decal support | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***0 | Baffle-left | |
| 20 | 0***1 | Baffle-left | |
| 21 | 0***3 | Illumination support-back | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***1 | Protective tube | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 0***0 | Locknut | |
| 30 | 0***2 | Adjusting lever | |
| 31 | 2***0 | Weld-on lug holder for susp. arm right |
