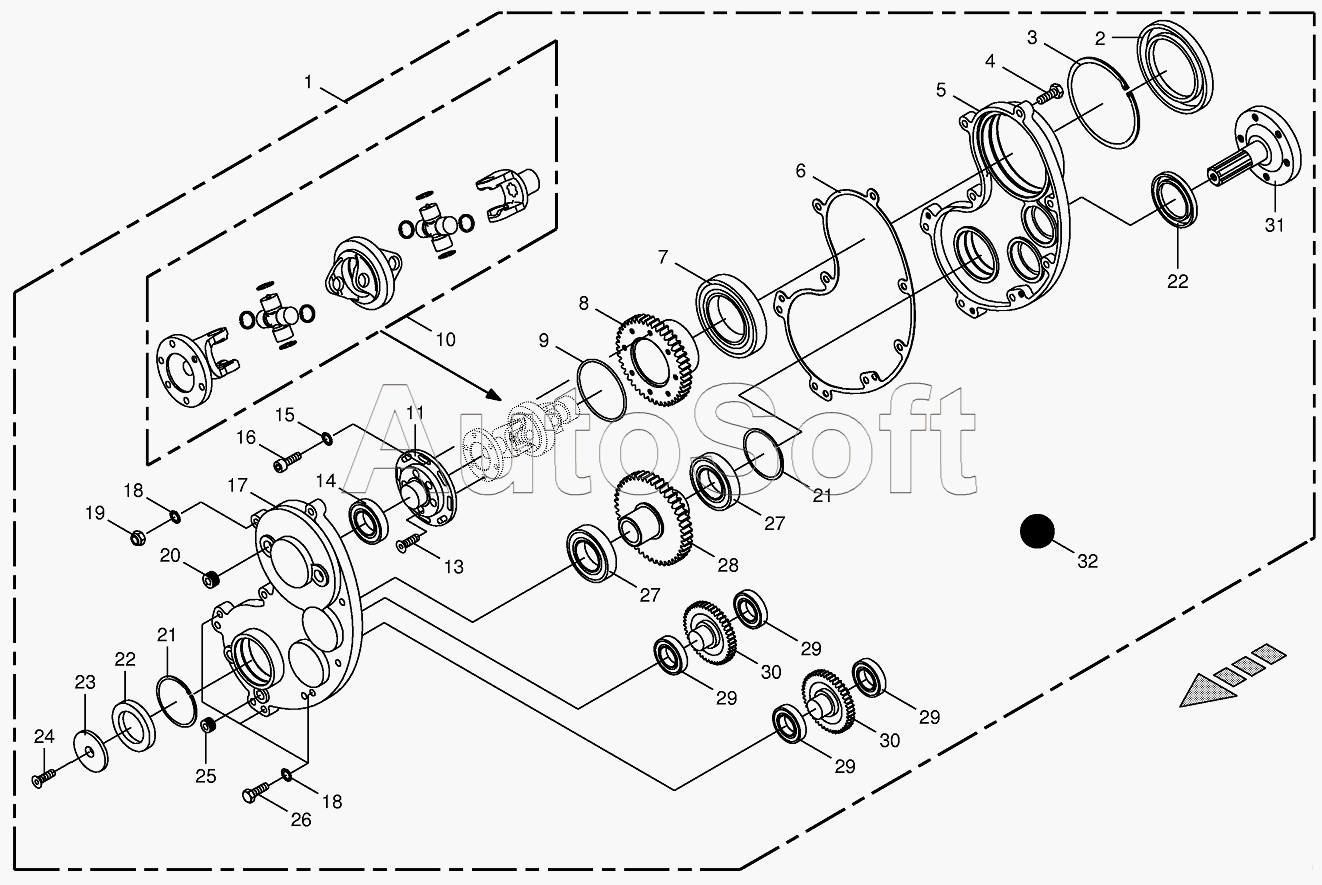

Каталог запасных частей к технике: KRONE EC280CV/320CV/C280CRI (2013). Gearbox for CRI-Roller (upper)
17
32
31
30
30
29
29
29
29
28
27
27
26
25
24
23
22
22
21
21
20
19
18
18
1
16
15
14
13
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Gearbox-cpl. | |
| 2 | 0***0 | Radial-shaft sealing ring | |
| 3 | 0***0 | Circlip | |
| 4 | 0***1 | Hex head bolt | |
| 5 | 0***1 | Gearbox half-left | |
| 6 | 0***1 | Gasket | |
| 7 | 0***0 | Grooved ball bearing | |
| 8 | 2***0 | Spur gear | |
| 9 | 0***0 | O-ring | |
| 10 | 2***1 | Double universal joint | |
| 11 | 2***0 | Bearing plate | |
| 13 | 0***1 | Countersunkscrew | |
| 14 | 0***0 | Grooved ball bearing | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***1 | Allen screw | |
| 17 | 0***4 | Gearbox half-right | |
| 18 | 0***1 | Detent edged washer | |
| 19 | 0***0 | Locknut | |
| 20 | 0***1 | Screw plug | |
| 21 | 0***0 | Circlip | |
| 22 | 0***2 | Radial-shaft sealing ring | |
| 23 | 0***0 | Washer | |
| 24 | 0***0 | Countersunkscrew | |
| 25 | 0***1 | Screw plug | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 0***0 | Grooved ball bearing | |
| 28 | 0***0 | Spur gear | |
| 29 | 0***1 | Grooved ball bearing | |
| 30 | 0***0 | Spur gear | |
| 31 | 0***0 | Profile shaft | |
| 32 | 0***0 | Oil-Id.-no.=1ltr |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
