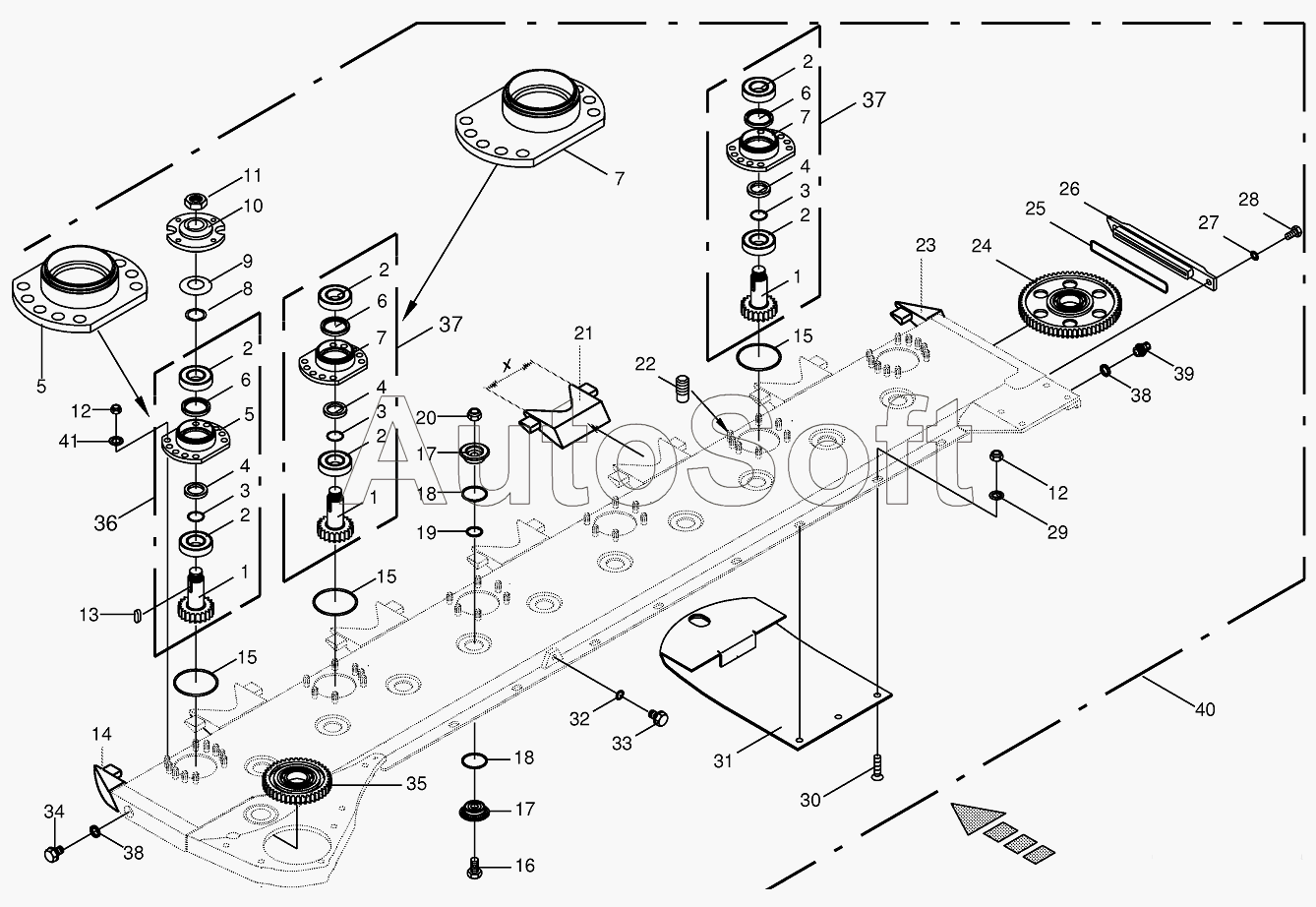

Каталог запасных частей к технике: KRONE EC280CV/320CV/C280CRI (2013). Cutter bar with bearings
1
1
1
2
2
2
2
2
2
3
3
3
4
4
4
5
5
6
6
6
7
7
7
8
9
10
11
12
12
13
14
15
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
37
38
38
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009261010 | 0***0 | Oil-Id.-no.=1ltr | |
| 1 | 0***4 | Pinion | |
| 2 | 0***0 | Grooved ball bearing | |
| 3 | 0***0 | O-ring | |
| 4 | 0***5 | Spacer ring | |
| 5 | 0***3 | Bearing housing-single | |
| 6 | 0***1 | Radial-shaft sealing ring | |
| 7 | 0***3 | Bearing housing-Changing | |
| 8 | 0***0 | Shim ring | |
| 9 | 0***1 | Spring washer | |
| 10 | 0***6 | Rotor hub | |
| 11 | 0***4 | Hex nut | |
| 12 | 0***0 | Locknut | |
| 13 | 0***0 | Fit-in key | |
| 14 | 0***3 | Sheet edge-left | |
| 15 | 0***0 | O-ring | |
| 16 | 0***1 | Hex head bolt | |
| 17 | 0***1 | Clamping piece | |
| 18 | 0***0 | O-ring | |
| 19 | 9***0 | O-ring | |
| 20 | 0***0 | Self-locking nut | |
| 21 | 0***0 | Sheet edge | |
| 22 | 0***0 | Weld. pin | |
| 23 | 0***3 | Sheet edge-right | |
| 24 | 0***0 | Spur gear | |
| 25 | 0***0 | O-ring | |
| 26 | 0***4 | Cover | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***2 | Countersunkscrew | |
| 30 | 0***1 | Countersunkscrew | |
| 31 | 0***1 | Skid | |
| 32 | 0***0 | Gasket ring | |
| 33 | 0***1 | Screw plug | |
| 34 | 0***1 | Screw plug | |
| 35 | 0***0 | Spur gear | |
| 36 | 0***3 | Bearing housing-10 hole, single | |
| 37 | 0***3 | Bearing housing-10 hole,changing | |
| 38 | 0***0 | Gasket ring | |
| 39 | 0***1 | Breather | |
| 40 | 2***0 | Cutter bar-cpl. | |
| 40 | 2***0 | Cutter bar-cpl. | |
| 41 | 9***0 | Detent edged washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
