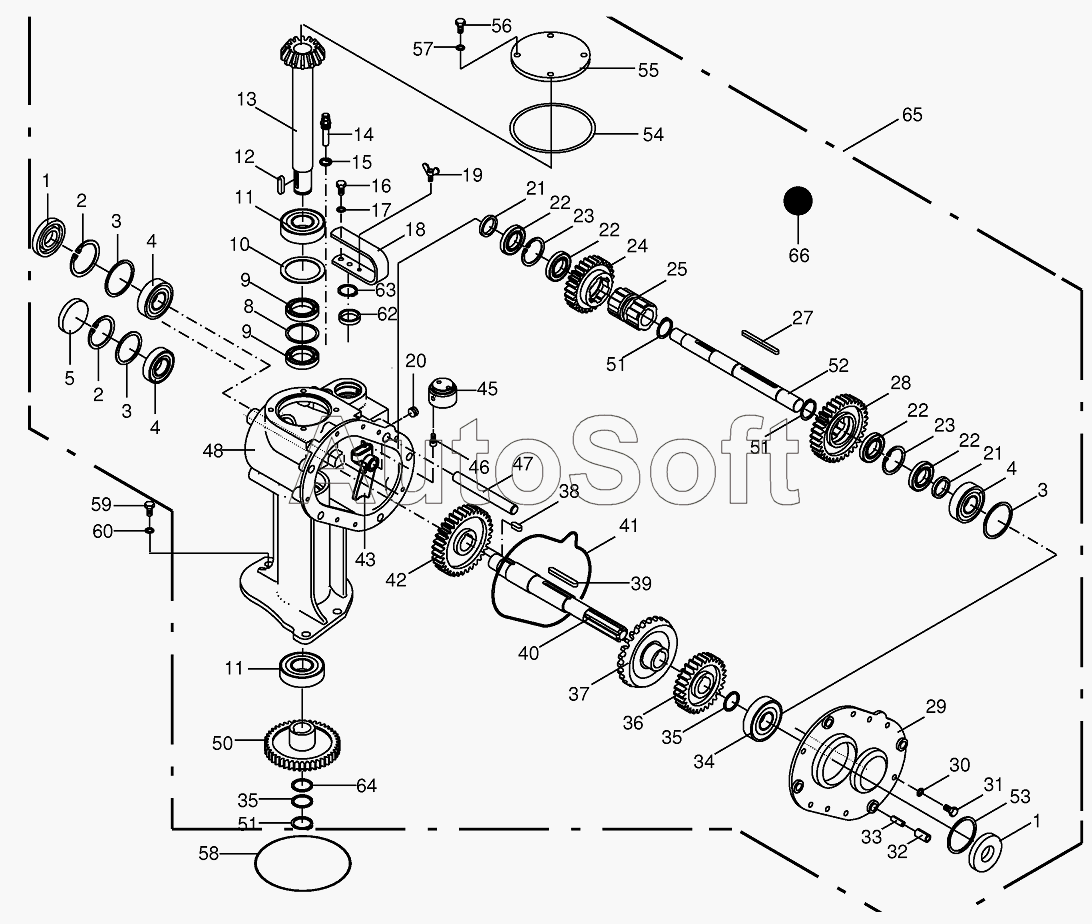

Каталог запасных частей к технике: KRONE ECR280CV/320CV (2012). Transmission
39
48
47
46
45
43
42
41
40
50
38
37
36
35
35
35
35
35
35
57
66
65
64
63
62
60
59
58
34
56
55
54
53
52
51
51
51
9
9
15
14
13
12
11
11
10
10
10
16
8
5
4
4
4
3
3
3
3
3
2
2
24
33
32
31
30
29
28
27
25
1
1
23
23
22
22
22
22
21
21
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009109920 | 0***0 | Shim ring | |
| 1 | 0***1 | Radial-shaft sealing ring | |
| 2 | 0***0 | Circlip | |
| 3 | 0***0 | Shim ring | |
| 3 | 0***0 | Shim ring | |
| 3 | 0***1 | Shim ring | |
| 4 | 0***0 | Grooved ball bearing | |
| 5 | 0***2 | Sealing cap | |
| 8 | 0***0 | Shim ring | |
| 9 | 0***0 | Radial-shaft sealing ring | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***0 | Shim ring | |
| 11 | 0***0 | Grooved ball bearing | |
| 12 | 0***0 | Fit-in key | |
| 13 | 0***5 | Pinion shaft | |
| 14 | 0***0 | Breather | |
| 15 | 0***0 | Gasket ring | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***3 | Actuating lever | |
| 19 | 0***0 | Winged screw | |
| 20 | 0***1 | Screw plug | |
| 21 | 0***1 | Spacing washer | |
| 22 | 0***0 | Grooved ball bearing | |
| 23 | 0***0 | Circlip | |
| 24 | 0***1 | Spur gear | |
| 25 | 0***6 | Shifter collar | |
| 27 | 0***0 | Fit-in key | |
| 28 | 0***1 | Spur gear | |
| 29 | 0***3 | Gearbox cover | |
| 30 | 0***1 | Detent edged washer | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***1 | Roll pin | |
| 33 | 0***0 | Roll pin | |
| 34 | 0***0 | Grooved ball bearing | |
| 35 | 0***0 | Shim ring | |
| 35 | 0***0 | Shim ring | |
| 35 | 0***0 | Shim ring | |
| 35 | 0***0 | Shim ring | |
| 35 | 0***1 | Shim ring | |
| 36 | 0***1 | Spur gear | |
| 37 | 0***1 | Crown wheel | |
| 38 | 0***0 | Fit-in key | |
| 39 | 0***0 | Fit-in key | |
| 40 | 0***1 | Drive shaft | |
| 41 | 0***0 | O-ring | |
| 42 | 0***2 | Spur gear | |
| 43 | 0***2 | Shift finger | |
| 45 | 0***3 | Excentric | |
| 46 | 0***1 | Allen screw | |
| 47 | 0***1 | Operation pole | |
| 48 | 0***3 | Indexing gear housing | |
| 50 | 0***2 | Spur gear | |
| 51 | 0***0 | Circlip | |
| 52 | 0***3 | Conditioner drive shaft | |
| 53 | 0***0 | Shim ring | |
| 54 | 0***1 | O-ring | |
| 55 | 0***3 | Gearbox cover | |
| 56 | 0***0 | Hex head bolt | |
| 57 | 0***1 | Detent edged washer | |
| 58 | 0***0 | O-ring | |
| 59 | 0***0 | Hex head bolt | |
| 60 | 0***1 | Detent edged washer | |
| 62 | 9***0 | Radial-shaft sealing ring | |
| 63 | 0***0 | Circlip | |
| 64 | 0***0 | Shim ring | |
| 65 | 0***5 | Indexing gear-cpl. | |
| 66 | 0***0 | Oil-Id.-no.=1ltr |
