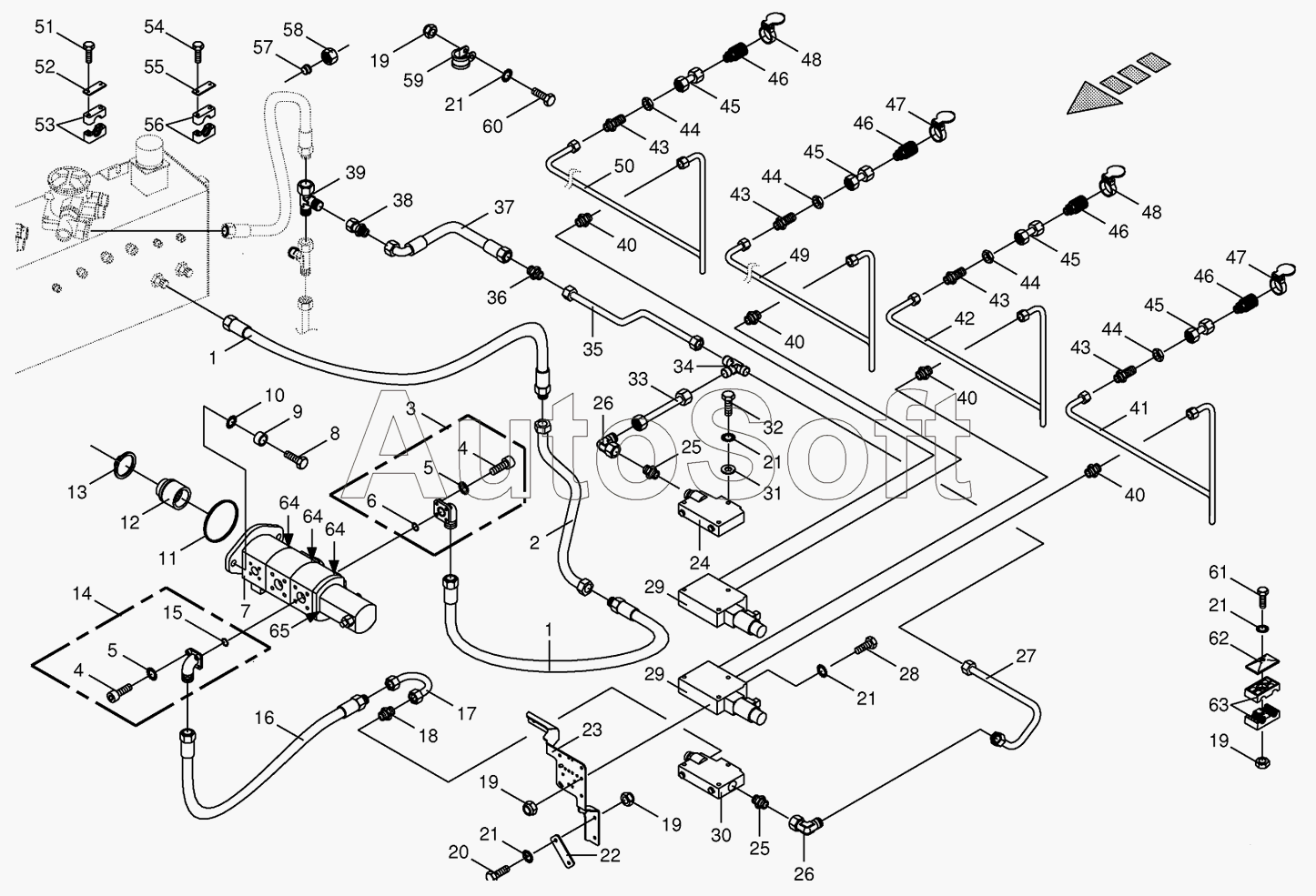

Каталог запасных частей к технике: KRONE BIG-X-650 (2010). Hydraulics- additive connection back
41
50
49
48
48
47
47
46
46
46
46
45
45
45
45
44
44
44
44
43
43
43
43
42
51
40
40
40
40
39
38
37
36
35
34
33
33
58
65
64
64
64
63
62
61
60
59
58
58
32
57
57
57
56
55
54
53
52
9
18
17
16
15
14
13
12
11
10
19
19
19
19
8
7
6
5
5
4
4
4
4
3
2
28
31
30
29
29
1
1
27
26
26
25
25
24
23
22
21
21
21
21
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009191160 | 0***0 | Control solenoid | |
| 009191800 | 0***0 | Repairing sets | |
| 009208320 | 0***0 | Sealing set | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066660 | 2***0 | Protective cap | |
| 270067650 | 2***0 | Sealing set | |
| 1 | 0***0 | High pressure hose line | |
| 2 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 3 | 0***0 | Flange connection | |
| 4 | 0***1 | Allen screw | |
| 4 | 0***1 | Allen screw | |
| 4 | 0***2 | Allen screw | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | O-ring | |
| 7 | 2***0 | Pump-4 times | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***2 | Bushing | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***1 | O-ring | |
| 12 | 0***2 | Adapter | |
| 13 | 0***0 | Circlip | |
| 14 | 0***0 | Flange connection | |
| 15 | 0***0 | O-ring | |
| 16 | 0***1 | High pressure hose line | |
| 17 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 18 | 0***2 | Male connector | |
| 19 | 0***0 | Hex nut | |
| 20 | 0***2 | Hex head bolt | |
| 21 | 0***1 | Detent edged washer | |
| 22 | 0***0 | Strap | |
| 23 | 0***1 | Support | |
| 24 | 0***0 | End plate | |
| 25 | 0***1 | Male connector | |
| 26 | 0***1 | Angle lug | |
| 27 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 28 | 0***1 | Hex head bolt | |
| 29 | 0***0 | Directional-control valve | |
| 30 | 0***0 | Connecting plate | |
| 31 | 0***0 | Washer | |
| 32 | 0***2 | Hex head bolt | |
| 33 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring-4 times | |
| 33 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring-2 times | |
| 34 | 0***1 | T-connector | |
| 35 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 36 | 0***1 | Connector | |
| 37 | 0***0 | High pressure hose line | |
| 38 | 0***0 | Reducer fitting | |
| 39 | 0***0 | Adjustable L connection | |
| 40 | 0***1 | Male connector | |
| 41 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 42 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 43 | 0***1 | Straight 2-way connector | |
| 44 | 0***2 | Hex nut-low form | |
| 45 | 0***0 | Double nipple | |
| 46 | 0***0 | Sleeve | |
| 47 | 0***0 | Cover-red | |
| 48 | 0***0 | Cover-blue | |
| 49 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 50 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 51 | 0***0 | Hex head bolt | |
| 52 | 0***1 | Cover plate | |
| 53 | 0***1 | Tube clamp-2 halves | |
| 54 | 0***0 | Hex head bolt | |
| 55 | 0***0 | Cover plate | |
| 56 | 0***1 | Tube clamp-2 halves | |
| 57 | 0***0 | Cutting ring | |
| 57 | 0***1 | Cutting ring | |
| 57 | 0***1 | Cutting ring | |
| 58 | 0***0 | Nozzle disc cap | |
| 58 | 0***0 | Nozzle disc cap | |
| 58 | 0***0 | Nozzle disc cap | |
| 59 | 0***0 | Tube clip w. rubber | |
| 60 | 0***0 | Hex head bolt | |
| 61 | 0***0 | Hex head bolt | |
| 62 | 0***0 | Cover plate | |
| 63 | 0***0 | Tube clamp-2 halves | |
| 64 | 2***0 | Sealing set | |
| 65 | 2***0 | Sealing set |
