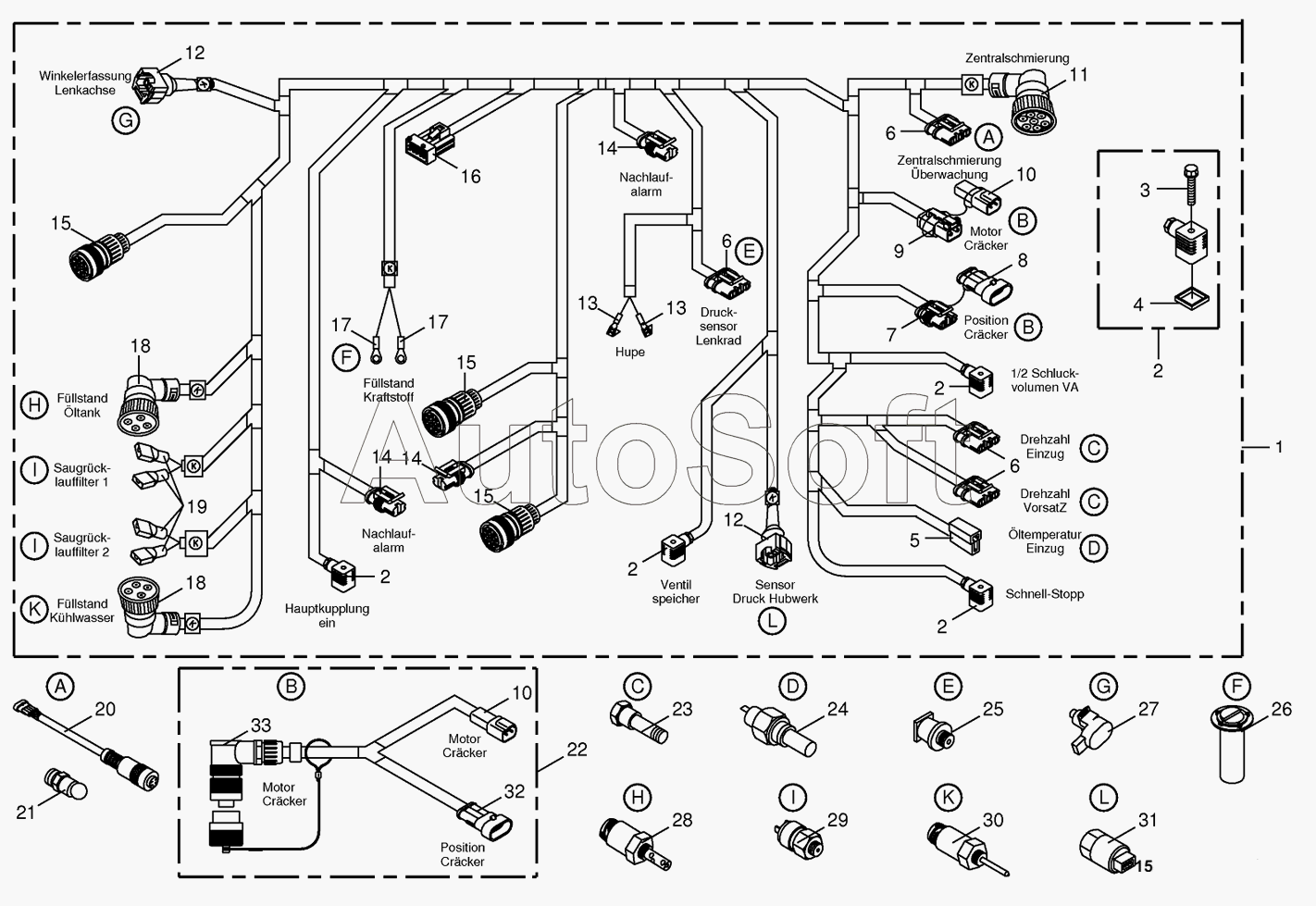

Каталог запасных частей к технике: KRONE BIG-X-650 (2010). Wir.loom conn. SD1,SD2,SD3,hydr. block
1
2
2
2
2
2
3
4
5
6
6
6
7
8
9
10
10
11
11
12
12
14
14
14
15
15
15
15
16
17
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 003021820 | 0***0 | Screw with straight-line curls | |
| 1 | 2***0 | Wiring harness | |
| 2 | 0***0 | Valve plug-black | |
| 3 | 0***0 | Plug, LED/Varistor- transparent | |
| 4 | 0***0 | Gasket | |
| 5 | 0***0 | Plug-2-pole | |
| 6 | 0***0 | Plug-4-pole | |
| 7 | 0***0 | Plug-3-pole | |
| 8 | 0***0 | Blind-pin casing-3-pole | |
| 9 | 0***0 | Plug-2-pole | |
| 10 | 0***0 | Socket-2-pole | |
| 11 | 0***0 | AMP-circular plug-7-pole | |
| 11 | 0***0 | Plug-in disributor | |
| 12 | 0***1 | Jet-plug-3-pole | |
| 14 | 0***0 | Plug-2-pole | |
| 15 | 0***0 | Plug-31-pole | |
| 16 | 0***0 | Plug-10-pole | |
| 17 | 0***0 | Cable terminal-red | |
| 17 | 0***0 | Cable terminal-red | |
| 18 | 0***0 | AMP-circular plug-4-pole | |
| 19 | 0***0 | Flat sleeve-red | |
| 20 | 0***1 | Adapter wire-4-pole | |
| 21 | 0***0 | Cycles-switch-4-pole | |
| 22 | 2***0 | Adapter wire-cracker motor | |
| 23 | 0***0 | Speed sensor | |
| 24 | 0***0 | Temperature switch | |
| 25 | 0***0 | Pressure sensor | |
| 26 | 0***1 | Sender plunging tube | |
| 27 | 0***0 | Sensor | |
| 28 | 0***0 | Levelling switch | |
| 29 | 0***0 | Pressure switch | |
| 30 | 0***0 | Levelling switch | |
| 31 | 0***0 | Pressure sensor | |
| 32 | 0***0 | Coupling socket-3-pole | |
| 33 | 2***0 | Coupling socket-7-pole |
