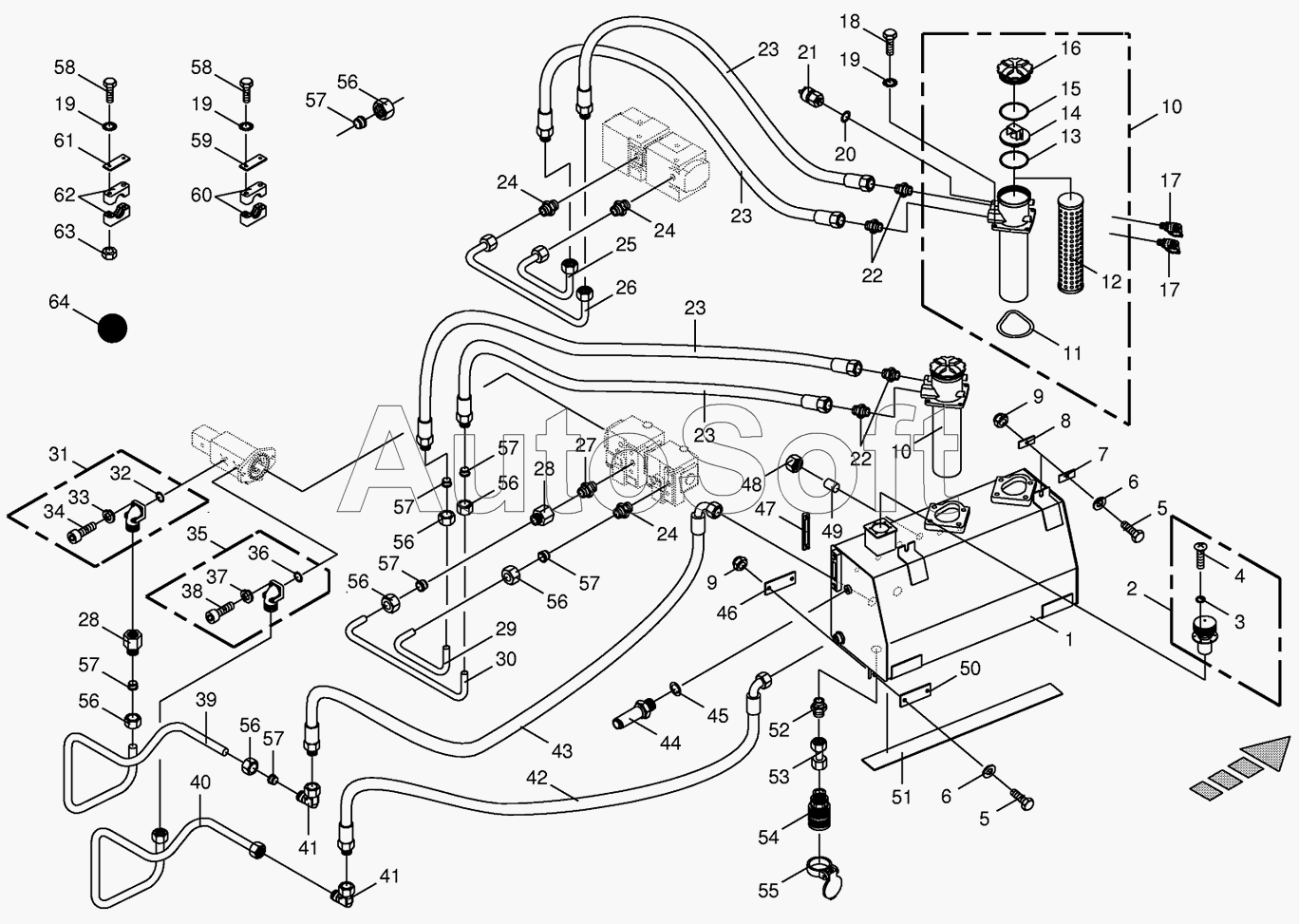

Каталог запасных частей к технике: KRONE BIG-X-650 (2010). Hydraulic tank/suction lines
44
49
49
48
48
48
47
46
45
49
43
42
41
41
40
39
38
38
37
64
63
62
61
60
59
58
58
36
57
57
57
57
57
57
57
56
56
56
56
56
56
56
55
54
53
52
51
50
10
10
18
17
17
16
15
14
13
12
11
19
19
19
9
9
8
7
6
6
5
5
4
3
2
28
28
35
34
34
33
32
31
30
29
1
27
26
25
24
24
24
23
23
23
23
22
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Oil reservoir | |
| 2 | 0***0 | Filler neck | |
| 3 | 0***0 | O-ring | |
| 4 | 0***0 | Fillister head screw | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Washer | |
| 7 | 0***2 | Attaching strap | |
| 8 | 0***0 | Rubber shim | |
| 9 | 0***0 | Locknut | |
| 10 | 0***2 | Return-suction filter | |
| 11 | 0***1 | O-ring | |
| 12 | 0***0 | Filter | |
| 13 | 0***1 | O-ring | |
| 14 | 0***0 | Spout | |
| 15 | 0***1 | O-ring | |
| 16 | 0***0 | Cover | |
| 17 | 0***0 | Connector f.mini-test equipm. | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***1 | Gasket ring | |
| 21 | 0***0 | Pressure switch | |
| 22 | 0***1 | Male connector | |
| 23 | 0***0 | High pressure hose line | |
| 24 | 0***1 | Male connector | |
| 25 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 26 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 27 | 0***1 | Male connector | |
| 28 | 0***0 | Reducer fitting | |
| 29 | 0***0 | Hydraulic line | |
| 30 | 0***0 | Hydraulic line | |
| 31 | 0***0 | Flange connection | |
| 32 | 2***0 | O-ring | |
| 33 | 0***0 | Detent edged washer | |
| 34 | 0***0 | Allen screw | |
| 34 | 0***1 | Allen screw | |
| 35 | 0***0 | Flange connection | |
| 36 | 0***0 | O-ring | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***1 | Allen screw | |
| 38 | 0***2 | Allen screw | |
| 39 | 0***0 | Hydraulic line | |
| 40 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 41 | 0***0 | Angle lug | |
| 42 | 0***1 | High pressure hose line | |
| 43 | 0***2 | High pressure hose line | |
| 44 | 0***0 | Levelling switch | |
| 45 | 0***1 | Gasket ring | |
| 46 | 0***0 | Rubber shim | |
| 47 | 0***1 | Oil level indicator | |
| 48 | 0***0 | Nozzle disc cap | |
| 48 | 0***0 | Nozzle disc cap | |
| 48 | 0***0 | Nozzle disc cap | |
| 49 | 0***0 | Locking cone w. O-ring | |
| 49 | 0***0 | Locking cone w. O-ring | |
| 49 | 0***1 | Locking cone w. O-ring | |
| 50 | 0***2 | Attaching strap | |
| 51 | 0***0 | Rubber shim | |
| 52 | 0***2 | Male connector | |
| 53 | 0***0 | Double nipple | |
| 54 | 0***2 | Sleeve | |
| 55 | 0***0 | Cover-red | |
| 56 | 0***0 | Nozzle disc cap | |
| 57 | 0***0 | Cutting ring | |
| 58 | 0***1 | Hex head bolt | |
| 58 | 0***0 | Hex head bolt | |
| 58 | 0***0 | Hex head bolt | |
| 59 | 0***1 | Cover plate | |
| 60 | 0***1 | Tube clamp-2 halves | |
| 61 | 0***0 | Cover plate | |
| 62 | 0***1 | Tube clamp-2 halves | |
| 63 | 0***0 | Hex nut | |
| 64 | 0***1 | Oil-Id.-no.= 1ltr |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
