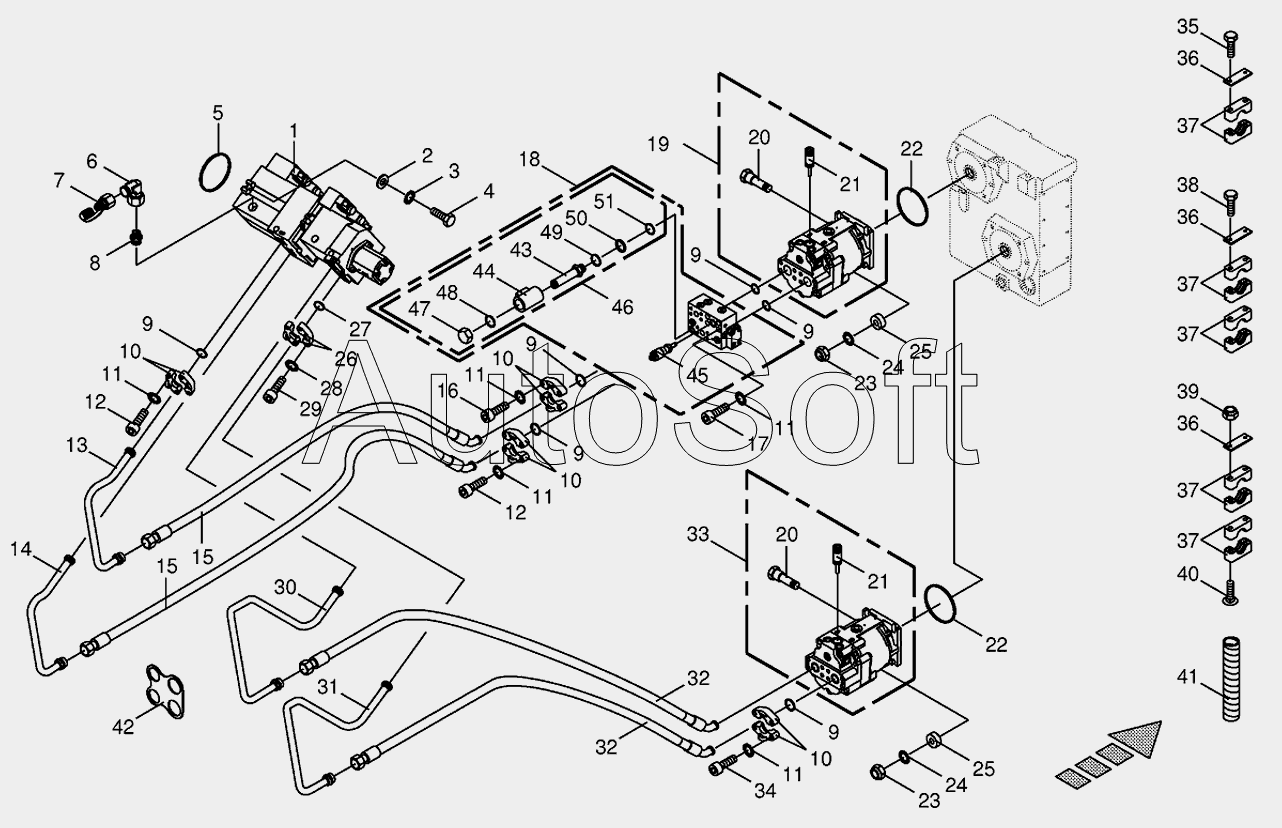

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Hydraulics-front attachment/feed rollers
39
27
28
29
30
31
32
32
33
34
35
36
36
36
37
37
37
37
37
38
26
40
41
42
43
44
45
46
47
48
49
50
51
15
15
2
3
4
5
6
7
8
9
9
9
9
9
9
10
10
10
10
11
11
11
11
11
12
12
13
14
1
16
17
18
19
20
20
21
21
22
22
23
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009199440 | 0***0 | Sealing set | |
| 009199460 | 0***0 | Sealing set | |
| 270013060 | 2***0 | Sealing set | |
| 1 | 0***0 | Variable displacement pump | |
| 2 | 0***1 | Washer | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***1 | Hex head bolt | |
| 5 | 0***0 | O-ring | |
| 6 | 0***0 | Lug | |
| 7 | 0***0 | Connector f.mini-test equipm. | |
| 8 | 0***0 | Male connector | |
| 9 | 0***0 | O-ring | |
| 10 | 0***1 | SAE-flange section-2 halves | |
| 11 | 0***0 | Detent edged washer | |
| 12 | 0***1 | Allen screw | |
| 13 | 2***0 | Solder piece | |
| 14 | 2***0 | Solder piece | |
| 15 | 0***0 | High pressure hose line | |
| 16 | 9***0 | Allen screw | |
| 17 | 9***0 | Allen screw | |
| 18 | 0***0 | Fast-stop valve | |
| 19 | 0***1 | Fixed displacement motor | |
| 20 | 0***0 | Speed sensor | |
| 21 | 0***0 | Filling press.delimitation val | |
| 22 | 0***0 | O-ring | |
| 23 | 0***0 | Locknut | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 0***2 | Bushing | |
| 26 | 0***1 | SAE-flange section-2 halves | |
| 27 | 0***0 | O-ring | |
| 28 | 0***0 | Detent edged washer | |
| 29 | 0***1 | Allen screw | |
| 30 | 2***0 | Solder piece | |
| 31 | 2***0 | Solder piece | |
| 32 | 2***0 | High pressure hose line | |
| 33 | 0***0 | Fixed displacement motor | |
| 34 | 0***0 | Allen screw | |
| 35 | 0***1 | Hex head bolt | |
| 36 | 0***1 | Cover plate | |
| 37 | 0***1 | Tube clamp-2 halves | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***0 | Locknut | |
| 40 | 9***0 | Coach bolt | |
| 41 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 42 | 2***0 | Junction panel | |
| 43 | 2***1 | 2/2-Directional-control valve | |
| 44 | 2***1 | Solenoid coil | |
| 45 | 2***0 | Pressure valve | |
| 46 | 2***1 | 2/2-Directional-control valve-cpl. | |
| 47 | 2***0 | Nut-with emergency hand operation | |
| 48 | 9***0 | O-ring | |
| 49 | 0***0 | O-ring | |
| 50 | 2***0 | Thrust ring | |
| 51 | 9***0 | O-ring |
