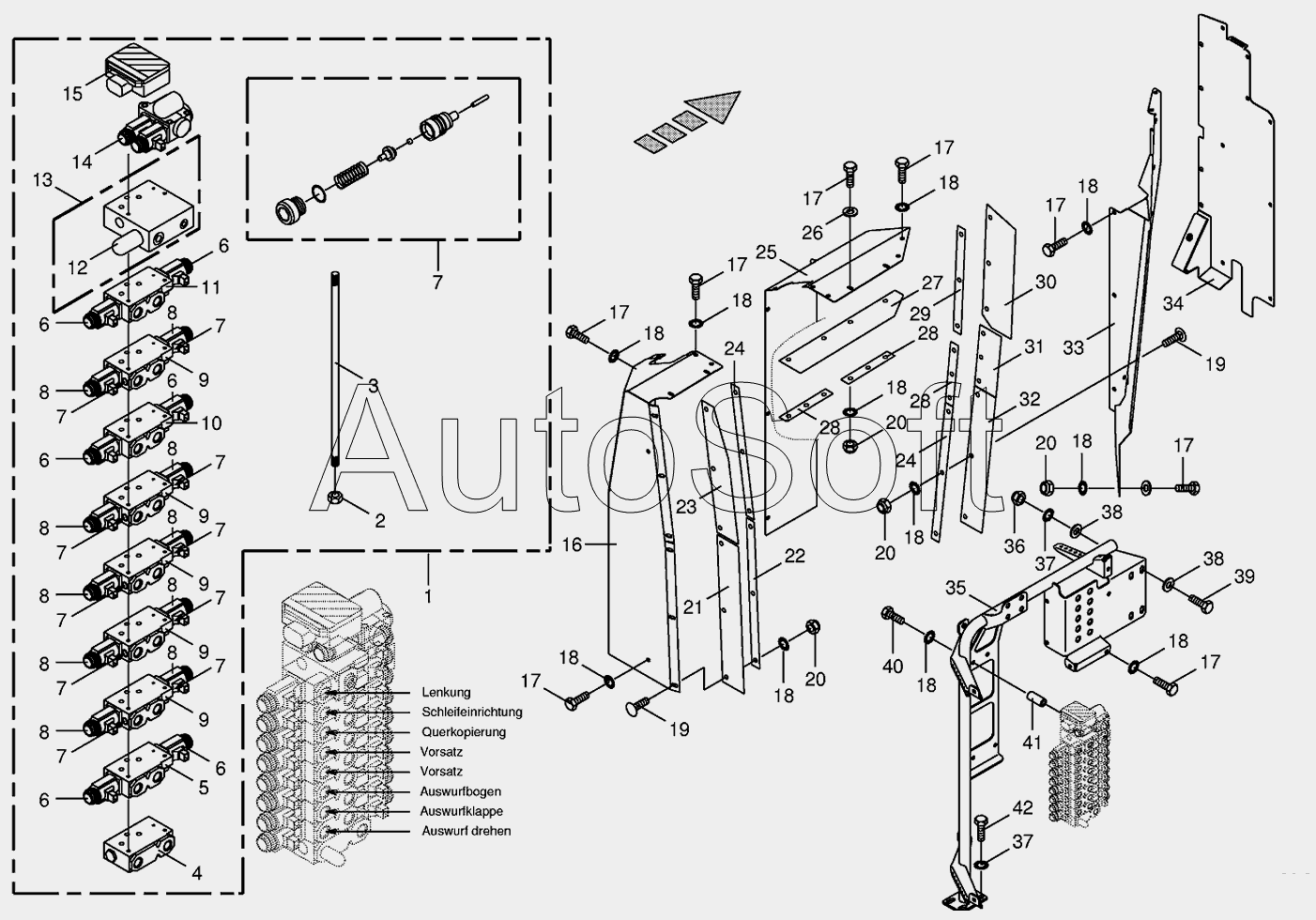

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Valve block with support-work hydraulics
29
16
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
19
19
20
20
20
20
21
22
23
24
24
25
26
27
28
28
28
15
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
2
3
4
5
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
1
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009190430 | 0***0 | Sealing set | |
| 009208320 | 0***0 | Sealing set | |
| 009208320 | 0***0 | Sealing set | |
| 009208320 | 0***0 | Sealing set | |
| 009208320 | 0***0 | Sealing set | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066660 | 2***0 | Protective cap | |
| 270066660 | 2***0 | Protective cap | |
| 270066660 | 2***0 | Protective cap | |
| 270066660 | 2***0 | Protective cap | |
| 270066690 | 2***0 | Nozzle disc cap | |
| 270067650 | 2***0 | Sealing set | |
| 1 | 0***0 | Diverter valve bloc | |
| 2 | 0***0 | Hex nut | |
| 3 | 0***0 | Threaded rod | |
| 4 | 0***0 | Connecting plate | |
| 5 | 0***0 | Directional-control valve | |
| 6 | 0***0 | Control solenoid | |
| 7 | 0***0 | Repairing sets | |
| 8 | 0***0 | Control solenoid | |
| 9 | 0***0 | Directional-control valve | |
| 10 | 0***0 | Directional-control valve | |
| 11 | 0***0 | Directional-control valve | |
| 12 | 0***0 | Pressure control valve | |
| 13 | 0***0 | Intermediate plate | |
| 14 | 0***0 | Directional-control valve | |
| 15 | 2***0 | Electr.mowingtable control | |
| 16 | 2***0 | Guard-back | |
| 17 | 0***0 | Hex head bolt | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***1 | Detent edged washer | |
| 19 | 0***2 | Coach bolt | |
| 20 | 0***0 | Locknut | |
| 21 | 2***0 | Rubber strip-back long | |
| 22 | 2***0 | Screw-on strip-back | |
| 23 | 2***0 | Rubber strip-back short | |
| 24 | 2***0 | Screw-on strip-long | |
| 25 | 2***0 | Guard-front | |
| 26 | 0***0 | Washer | |
| 27 | 2***0 | Rubber strip-top | |
| 28 | 2***0 | Screw-on strip-short | |
| 29 | 2***0 | Screw-on strip-front | |
| 30 | 2***0 | Rubber strip-front wide | |
| 31 | 2***0 | Rubber strip-front short | |
| 32 | 2***0 | Rubber strip-front long | |
| 33 | 2***0 | Cover-front | |
| 34 | 2***0 | Seperating plate-front | |
| 35 | 2***0 | Hydraulic panel | |
| 36 | 0***0 | Locknut | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***1 | Washer | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Bushing | |
| 42 | 0***0 | Hex head bolt |
