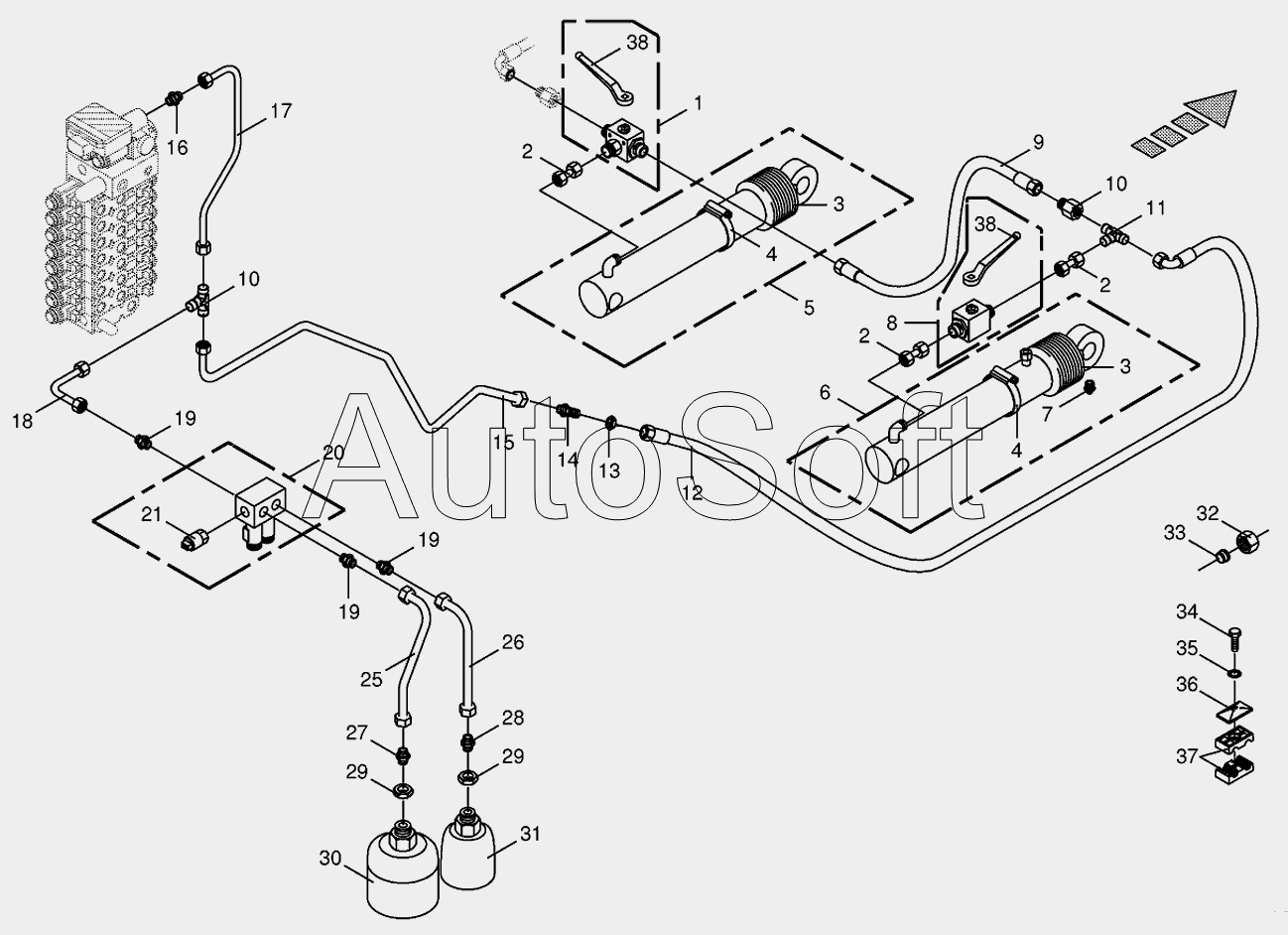

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Hydraulics-lift
1
2
2
2
3
3
4
4
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
19
20
21
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187012 | 0***2 | Sealing set | |
| 009188070 | 0***0 | Sealing set | |
| 1 | 0***0 | Diverter valve | |
| 2 | 0***0 | Double nipple | |
| 3 | 0***0 | Bellows | |
| 4 | 0***0 | Tube clip | |
| 4 | 0***0 | Tube clip | |
| 4 | 0***0 | Tube clip | |
| 5 | 0***2 | Hydraulic cylinder | |
| 6 | 0***1 | Hydraulic cylinder | |
| 7 | 0***0 | Grease niple | |
| 8 | 0***1 | Two-way plug valve | |
| 9 | 2***0 | High pressure hose line | |
| 10 | 0***0 | Reducer fitting | |
| 11 | 0***0 | T-reduction | |
| 12 | 0***0 | High pressure hose line | |
| 13 | 0***1 | Hex nut-low form | |
| 14 | 0***0 | Straight 2-way connector | |
| 15 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 16 | 0***1 | Male connector | |
| 17 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 18 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 19 | 0***0 | Male connector | |
| 20 | 2***0 | Lift.hydr. hook up-block | |
| 21 | 0***0 | Pressure sensor | |
| 25 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 26 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 27 | 0***2 | Male connector | |
| 28 | 0***0 | Male connector | |
| 29 | 0***1 | Hex nut-low form | |
| 30 | 0***0 | Pressure accumulator | |
| 31 | 0***0 | Pressure accumulator | |
| 32 | 0***0 | Nozzle disc cap | |
| 33 | 0***1 | Cutting ring | |
| 34 | 0***1 | Hex head bolt | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***0 | Cover plate | |
| 37 | 0***0 | Tube clamp-2 halves | |
| 38 | 0***0 | Hand lever |
