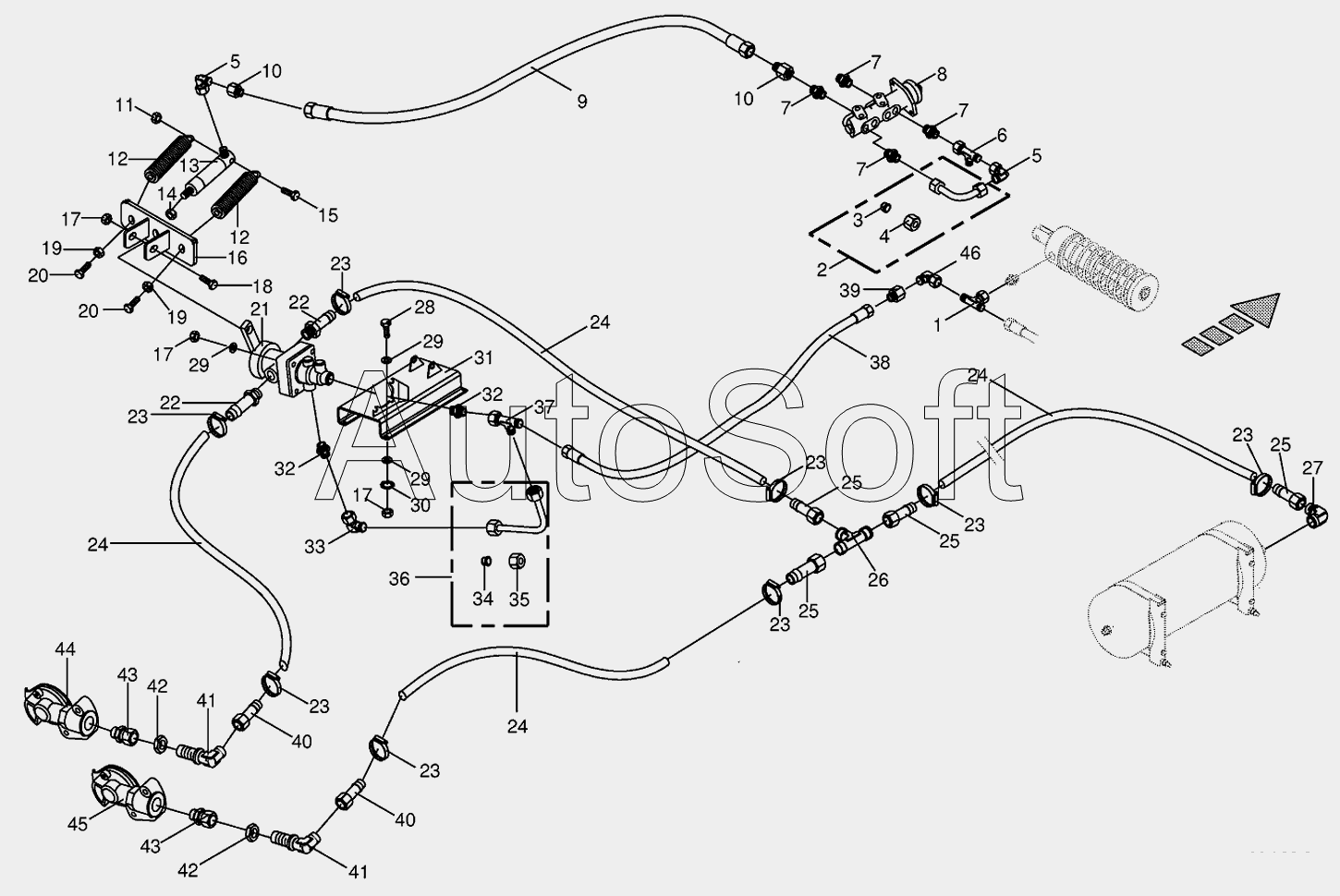

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Additive connection for trailer
1
2
3
4
5
5
6
7
7
7
7
8
9
10
10
11
12
12
13
14
15
16
17
17
17
18
19
19
20
20
21
22
22
23
23
23
23
23
23
23
23
24
24
24
24
25
25
25
25
26
27
28
29
29
29
30
31
32
32
33
34
35
36
37
38
39
40
40
41
41
42
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187341 | 0***1 | Sealing set | |
| 1 | 0***0 | T connector | |
| 2 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 3 | 0***1 | Cutting ring | |
| 4 | 0***0 | Nozzle disc cap | |
| 5 | 0***1 | Angle lug | |
| 6 | 0***1 | Adjustable L connection | |
| 7 | 0***2 | Male connector | |
| 8 | 0***0 | Brake valve | |
| 9 | 2***0 | High pressure hose line | |
| 10 | 0***1 | Reducer fitting | |
| 11 | 0***0 | Locknut | |
| 12 | 0***2 | Tension spring | |
| 13 | 0***1 | Hydraulic cylinder | |
| 14 | 0***2 | Hex nut | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***0 | Fork | |
| 17 | 0***0 | Locknut | |
| 18 | 0***1 | Hex head bolt | |
| 19 | 0***0 | Hex nut | |
| 20 | 0***1 | Hex head bolt | |
| 21 | 0***0 | Control valve | |
| 22 | 0***0 | Hose connector | |
| 23 | 0***1 | Tube clip | |
| 24 | 0***0 | Hose-Id.-no.= 1m | |
| 25 | 0***0 | Hose connector | |
| 26 | 0***1 | T-connector | |
| 27 | 0***0 | Angle-male connector | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 0***0 | Washer | |
| 30 | 0***1 | Detent edged washer | |
| 31 | 2***0 | Bracket | |
| 32 | 0***0 | Male connector | |
| 33 | 0***0 | Angle lug | |
| 34 | 0***0 | Cutting ring | |
| 35 | 0***0 | Nozzle disc cap | |
| 36 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 37 | 0***0 | Adjustable L connection | |
| 38 | 2***0 | High pressure hose line | |
| 39 | 0***0 | Reducer fitting | |
| 40 | 0***0 | Hose connector | |
| 41 | 0***1 | Connector | |
| 42 | 0***2 | Hex nut-low form | |
| 43 | 0***0 | Male connector | |
| 44 | 0***0 | Clutch head-yellow | |
| 45 | 0***0 | Clutch head-red | |
| 46 | 0***0 | Angle lug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
