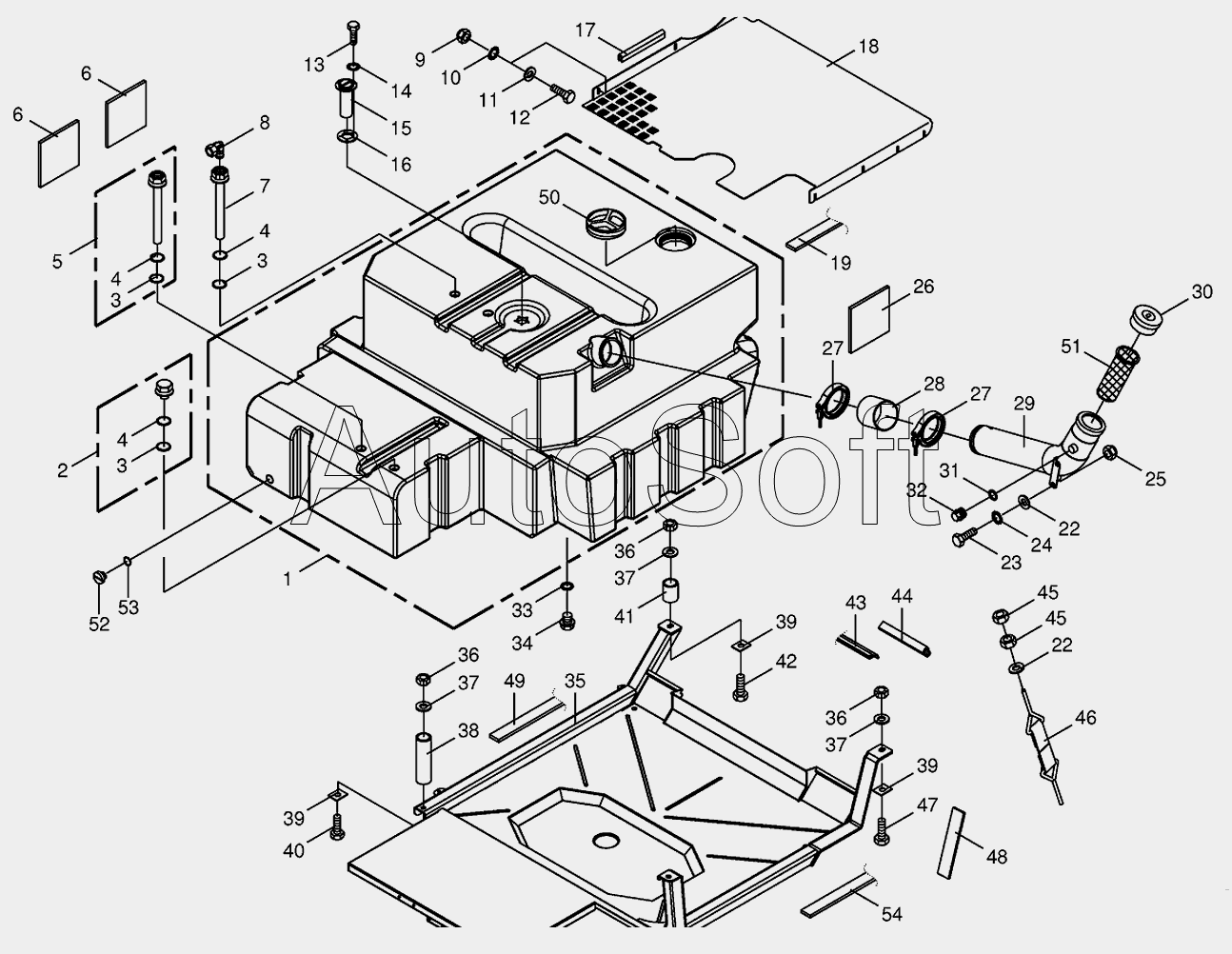

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Diesel fuel tank
1
2
3
3
3
4
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
22
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
36
37
37
37
38
39
39
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200267530 | 2***0 | Fabric tape -back | |
| 1 | 2***0 | Diesel tank | |
| 2 | 0***0 | Screw plug | |
| 3 | 0***0 | O-ring | |
| 4 | 0***0 | O-ring | |
| 5 | 0***1 | Return port | |
| 6 | 0***0 | Rubber plate | |
| 7 | 0***2 | Flow connexion | |
| 8 | 0***1 | Angle lug | |
| 9 | 0***0 | Locknut | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Washer | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 9***0 | Hex head bolt | |
| 14 | 0***0 | Spring washer | |
| 15 | 0***1 | Sender plunging tube | |
| 16 | 2***1 | Gasket ring | |
| 17 | 0***0 | Edge protection-Id.-no.= 1m | |
| 18 | 2***0 | Tank cover | |
| 19 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | Washer | |
| 25 | 0***0 | Locknut | |
| 26 | 0***0 | Rubber plate | |
| 27 | 0***0 | Joint bolt-hose clamp | |
| 28 | 2***0 | Tank lug collar | |
| 29 | 0***1 | Filler neck | |
| 30 | 0***0 | Oil tank filler cap | |
| 31 | 0***0 | Gasket ring | |
| 32 | 0***1 | Screw plug | |
| 33 | 0***0 | O-ring | |
| 34 | 0***0 | Drain bolt | |
| 35 | 2***0 | Tank support | |
| 36 | 0***0 | Hex nut | |
| 37 | 0***0 | Washer | |
| 38 | 0***1 | Spacer tube | |
| 39 | 0***0 | Pressure plate | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Spacer tube | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 44 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 45 | 0***0 | Hex nut | |
| 46 | 0***1 | Tension band | |
| 47 | 0***1 | Hex head bolt | |
| 48 | 0***2 | Rubber plate | |
| 49 | 0***2 | Rubber plate-below | |
| 50 | 2***0 | Expurgatorial cap | |
| 51 | 0***0 | Sieve | |
| 52 | 0***0 | Screw plug | |
| 53 | 0***0 | O-ring | |
| 54 | 2***0 | Rubber plate -below |
