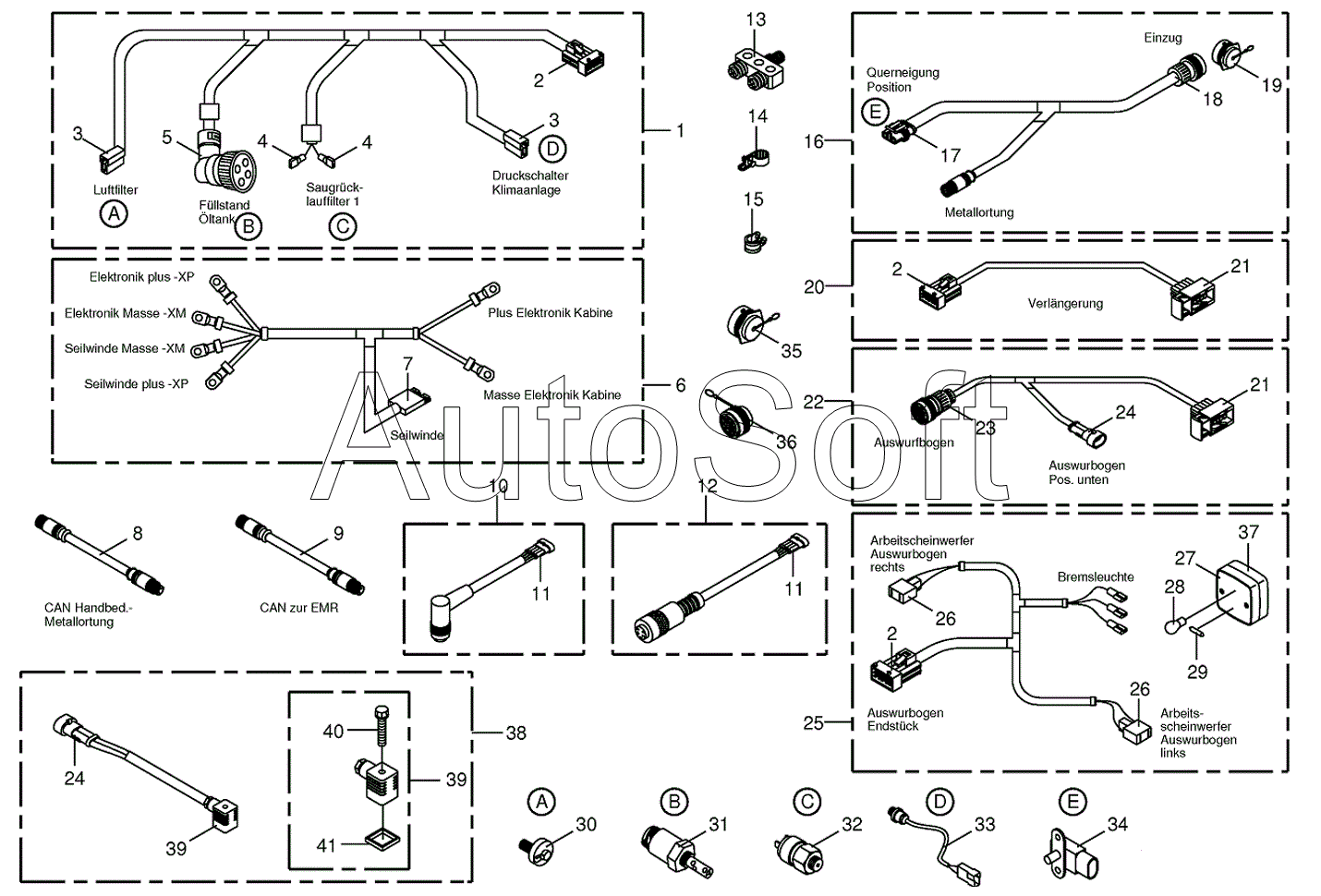

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Several wiring looms
1
2
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
14
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Wiring harness-oil tank | |
| 2 | 0***0 | Plug-10-pole | |
| 3 | 0***0 | Plug-2-pole | |
| 4 | 0***0 | Flat sleeve-red | |
| 5 | 0***0 | AMP-circular plug-4-pole | |
| 6 | 2***1 | Wiring harness-rope winch / electronics cab | |
| 7 | 0***0 | Plug | |
| 8 | 2***0 | Cable-Metal positioning | |
| 9 | 2***0 | Cable-EMR | |
| 10 | 0***1 | Adapter wire-4-pole | |
| 11 | 0***0 | Coupling socket-4-pole | |
| 12 | 0***1 | Adapter wire-4-pole | |
| 13 | 2***0 | Y-Distributor-5-pole | |
| 14 | 0***0 | Screwless corrugatend tube | |
| 14 | 0***0 | Screwless corrugatend tube | |
| 14 | 0***0 | Screwless corrugatend tube | |
| 14 | 0***0 | Screwless corrugatend tube | |
| 15 | 0***0 | Tube clip w. rubber | |
| 15 | 0***0 | Tube clip w. rubber | |
| 16 | 2***2 | Wiring harness-feed system | |
| 17 | 0***0 | Plug-3-pole | |
| 18 | 2***0 | Plug-14-pole | |
| 19 | 0***0 | Blind-plug | |
| 20 | 0***2 | Wiring harness-chute extension | |
| 21 | 0***0 | Bushing housing-10-pole | |
| 22 | 2***1 | Wiring harness -long | |
| 22 | 2***0 | Wiring harness-short | |
| 23 | 0***0 | Plug-31-pole | |
| 24 | 0***0 | Coupling socket-2-pole | |
| 25 | 0***3 | Wiring harness-discharge chute | |
| 26 | 0***0 | Plug-2-pole | |
| 27 | 0***0 | Concluding stop-light | |
| 28 | 0***0 | Singel filament buld | |
| 29 | 0***0 | Singel filament buld | |
| 30 | 0***0 | Grooming switch | |
| 31 | 0***1 | Levelling switch | |
| 32 | 0***0 | Pressure switch | |
| 33 | 0***1 | Pressure switch | |
| 34 | 0***0 | Hall sensor | |
| 35 | 0***0 | Blind-plug | |
| 36 | 0***0 | Blind-plug | |
| 37 | 2***0 | Pane | |
| 38 | 2***0 | Wiring harness | |
| 39 | 0***0 | Valve plug with LED | |
| 40 | 0***0 | Screw with straight-line curls | |
| 41 | 0***0 | Gasket |
