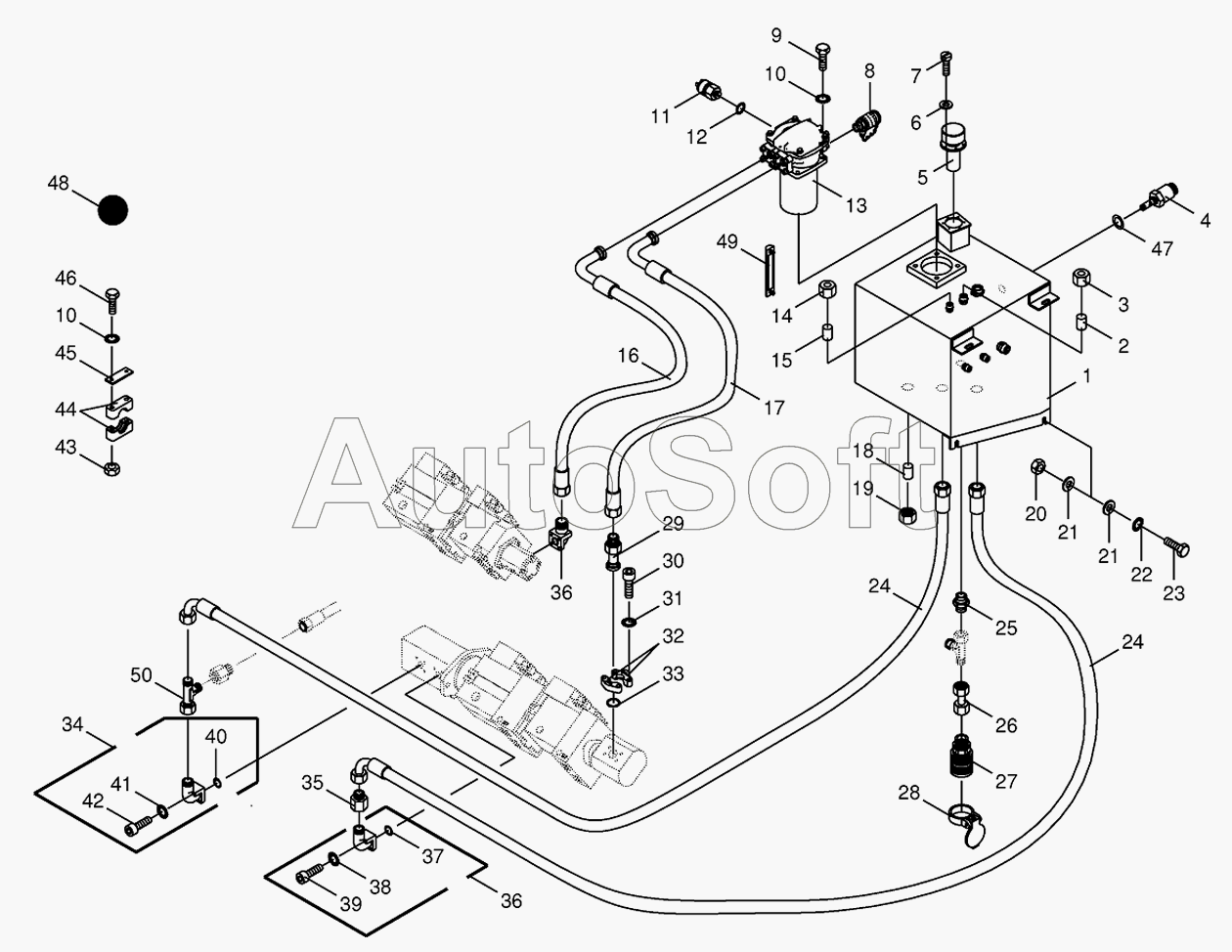

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Hydraulic tank/suction lines
39
27
28
29
30
31
32
33
34
35
36
36
37
38
39
26
40
41
42
42
43
44
45
46
47
48
49
50
2
3
4
5
6
7
8
9
10
10
11
12
13
1
14
15
16
17
18
19
20
21
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270001060 | 2***0 | Repairing sets | |
| 270001120 | 2***0 | Filter | |
| 1 | 2***0 | Hydraulic tank | |
| 2 | 0***1 | Locking cone w. O-ring | |
| 3 | 0***0 | Nozzle disc cap | |
| 4 | 0***1 | Levelling switch | |
| 5 | 0***0 | Filler neck | |
| 6 | 0***1 | Washer | |
| 7 | 0***0 | Allen screw | |
| 8 | 0***0 | Connector f.mini-test equipm. | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Pressure switch | |
| 12 | 0***1 | Gasket ring | |
| 13 | 2***0 | Return-suction filter | |
| 14 | 0***0 | Nozzle disc cap | |
| 15 | 0***0 | Locking cone w. O-ring | |
| 16 | 0***0 | High pressure hose line | |
| 17 | 2***0 | High pressure hose line | |
| 18 | 0***0 | Locking cone w. O-ring | |
| 19 | 0***0 | Nozzle disc cap | |
| 20 | 0***0 | Hex nut | |
| 21 | 0***0 | Washer | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | High pressure hose line | |
| 25 | 0***2 | Male connector | |
| 26 | 0***0 | Double nipple | |
| 27 | 0***2 | Sleeve | |
| 28 | 0***0 | Cover-red | |
| 29 | 2***0 | SAE-flange adapter | |
| 30 | 0***1 | Allen screw | |
| 31 | 0***0 | Detent edged washer | |
| 32 | 0***1 | SAE-flange section-2 halves | |
| 33 | 0***0 | O-ring | |
| 34 | 0***0 | Flange connection | |
| 35 | 0***0 | Reducer fitting | |
| 36 | 0***0 | Flange connection | |
| 37 | 2***0 | O-ring | |
| 38 | 0***0 | Detent edged washer | |
| 39 | 0***0 | Allen screw | |
| 39 | 0***1 | Allen screw | |
| 40 | 0***0 | O-ring | |
| 41 | 0***1 | Detent edged washer | |
| 42 | 0***1 | Allen screw | |
| 42 | 0***2 | Allen screw | |
| 43 | 0***0 | Hex nut | |
| 44 | 0***0 | Tube clamp-2 halves | |
| 45 | 0***1 | Cover plate | |
| 46 | 0***0 | Hex head bolt | |
| 47 | 0***1 | Gasket ring | |
| 48 | 0***1 | Oil-Id.-no.= 1ltr | |
| 49 | 0***1 | Oil level indicator | |
| 50 | 0***0 | Adjustable L connection |
