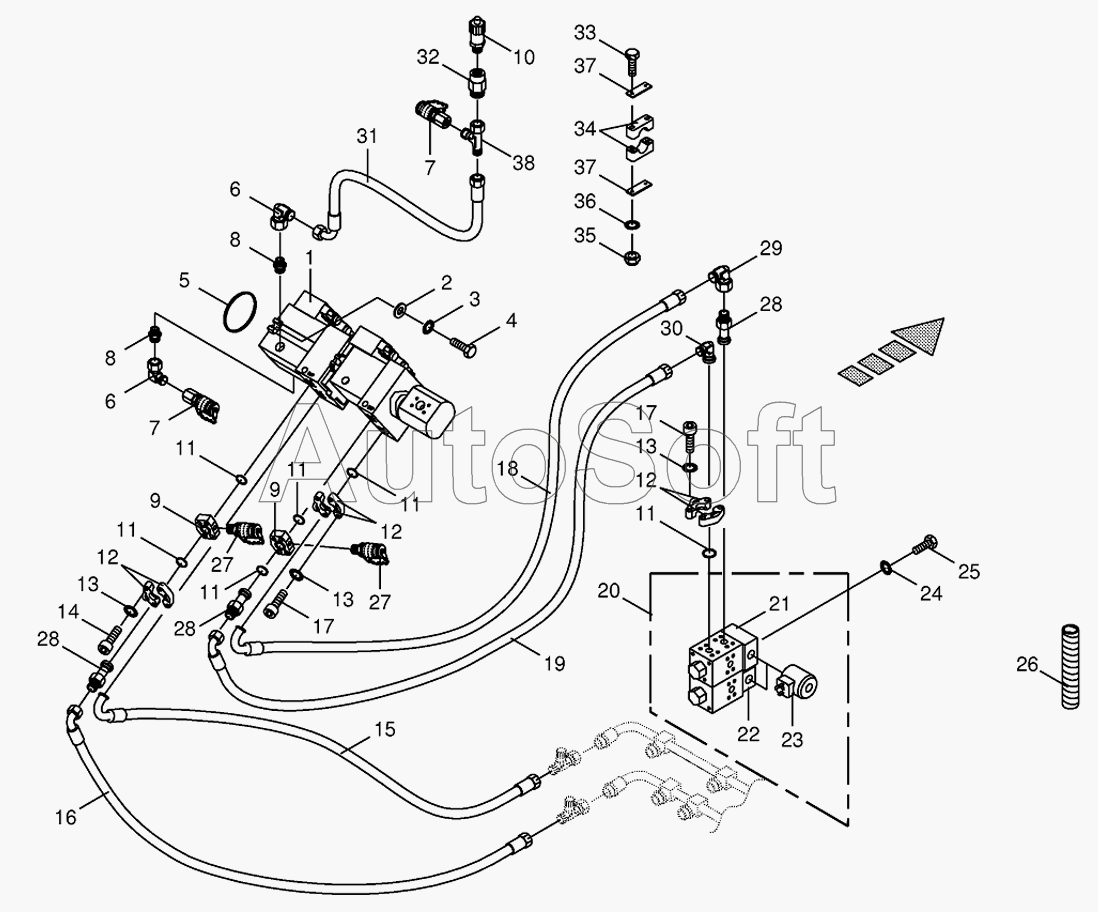

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Traction drive pump
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
11
11
11
11
11
12
12
12
13
13
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
27
28
28
28
29
30
31
32
33
34
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009191610 | 0***0 | Sealing set | |
| 270083810 | 2***0 | Pressure spring | |
| 1 | 0***1 | Variable displacement pump | |
| 2 | 0***1 | Washer | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***1 | Hex head bolt | |
| 5 | 0***0 | O-ring | |
| 6 | 0***0 | Lug | |
| 7 | 0***0 | Connector f.mini-test equipm. | |
| 8 | 0***0 | Male connector | |
| 9 | 2***0 | Intermediate flange | |
| 10 | 0***1 | Pressure sensor | |
| 11 | 2***0 | Flange gasket | |
| 12 | 0***1 | SAE-flange section-2 halves | |
| 13 | 0***0 | Detent edged washer | |
| 14 | 0***2 | Allen screw | |
| 14 | 0***1 | Allen screw | |
| 15 | 2***0 | High pressure hose line | |
| 16 | 2***0 | High pressure hose line | |
| 17 | 0***1 | Allen screw | |
| 18 | 2***0 | High pressure hose line | |
| 19 | 2***0 | High pressure hose line | |
| 20 | 0***2 | Hydraulik-ganged valve | |
| 21 | 0***0 | Head rinse valve | |
| 22 | 0***0 | Pilot valve | |
| 23 | 0***0 | Magnetic steering hub | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 27 | 0***0 | Connector f.mini-test equipm. | |
| 28 | 0***0 | SAE extern.screw thread flange | |
| 29 | 0***0 | Lug | |
| 30 | 2***0 | SAE-flange adapter | |
| 31 | 2***1 | High pressure hose line | |
| 32 | 0***0 | Unscrewing connection | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 2***0 | Tube clamp-2 halves | |
| 35 | 0***0 | Locknut | |
| 36 | 0***1 | Detent edged washer | |
| 37 | 2***0 | Cover plate | |
| 38 | 0***0 | Adjustable L connection |
