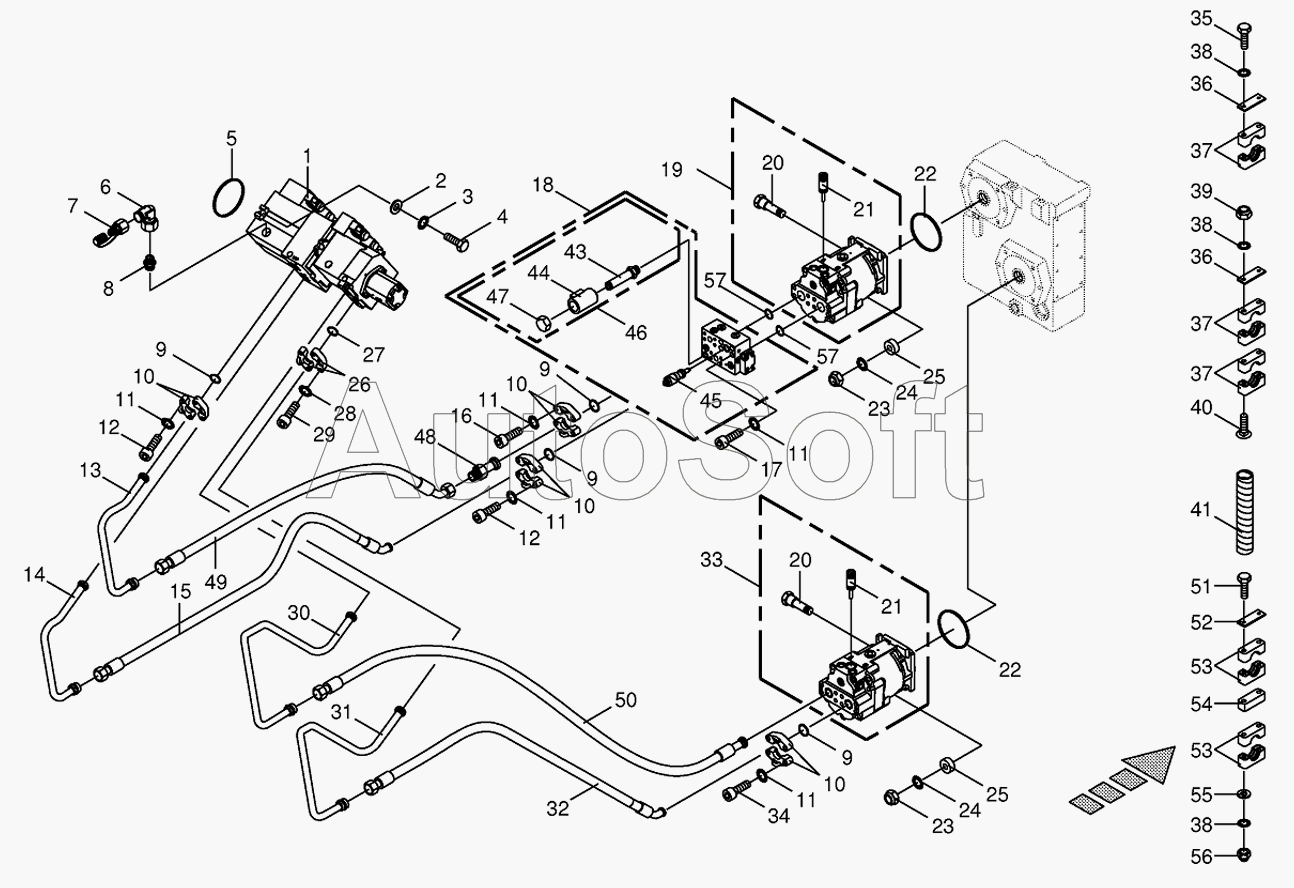

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Hydraulics-front attachment/feed rollers
45
31
32
33
34
35
36
36
37
37
37
37
38
38
38
39
40
41
43
44
30
46
47
48
49
50
51
52
53
53
53
54
55
56
57
57
17
2
3
4
5
6
7
8
9
9
9
9
10
10
10
10
11
11
11
11
11
12
12
13
14
15
16
1
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009199440 | 0***0 | Sealing set | |
| 009199460 | 0***0 | Sealing set | |
| 270013060 | 2***0 | Sealing set | |
| 270027310 | 2***0 | Sealing set | |
| 1 | 0***0 | Variable displacement pump | |
| 2 | 0***1 | Washer | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***1 | Hex head bolt | |
| 5 | 0***0 | O-ring | |
| 6 | 0***0 | Lug | |
| 7 | 0***0 | Connector f.mini-test equipm. | |
| 8 | 0***0 | Male connector | |
| 9 | 2***0 | Flange gasket | |
| 10 | 0***1 | SAE-flange section-2 halves | |
| 11 | 0***0 | Detent edged washer | |
| 12 | 0***1 | Allen screw | |
| 13 | 2***0 | Solder piece | |
| 14 | 2***0 | Solder piece | |
| 15 | 2***0 | High pressure hose line | |
| 16 | 9***0 | Allen screw | |
| 17 | 9***0 | Allen screw | |
| 18 | 0***0 | Fast-stop valve | |
| 19 | 0***1 | Fixed displacement motor | |
| 20 | 0***0 | Speed sensor | |
| 21 | 0***0 | Filling press.delimitation val | |
| 22 | 0***0 | O-ring | |
| 23 | 0***0 | Locknut | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 0***2 | Bushing | |
| 26 | 0***1 | SAE-flange section-2 halves | |
| 27 | 2***0 | Flange gasket | |
| 28 | 0***0 | Detent edged washer | |
| 29 | 0***1 | Allen screw | |
| 30 | 2***0 | Solder piece | |
| 31 | 2***0 | Solder piece | |
| 32 | 2***1 | High pressure hose line | |
| 33 | 0***0 | Fixed displacement motor | |
| 34 | 0***0 | Allen screw | |
| 35 | 0***0 | Hex head bolt | |
| 36 | 0***1 | Cover plate | |
| 37 | 0***1 | Tube clamp-2 halves | |
| 37 | 2***0 | Tube clamp-2 halves | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***0 | Locknut | |
| 40 | 9***0 | Coach bolt | |
| 41 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 43 | 2***1 | 2/2-Directional-control valve | |
| 44 | 2***1 | Solenoid coil | |
| 45 | 2***0 | Pressure valve | |
| 46 | 2***1 | 2/2-Directional-control valve-cpl. | |
| 47 | 2***0 | Nut-with emergency hand operation | |
| 48 | 0***0 | SAE extern.screw thread flange | |
| 49 | 2***0 | High pressure hose line | |
| 50 | 2***0 | High pressure hose line | |
| 51 | 0***0 | Hex head bolt | |
| 52 | 0***0 | Cover plate | |
| 53 | 0***2 | Tube clamp-2 halves | |
| 53 | 2***0 | Tube clamp-2 halves | |
| 54 | 2***0 | Intermediate piece | |
| 55 | 0***0 | Washer | |
| 56 | 0***0 | Nut | |
| 57 | 2***0 | Flange gasket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
