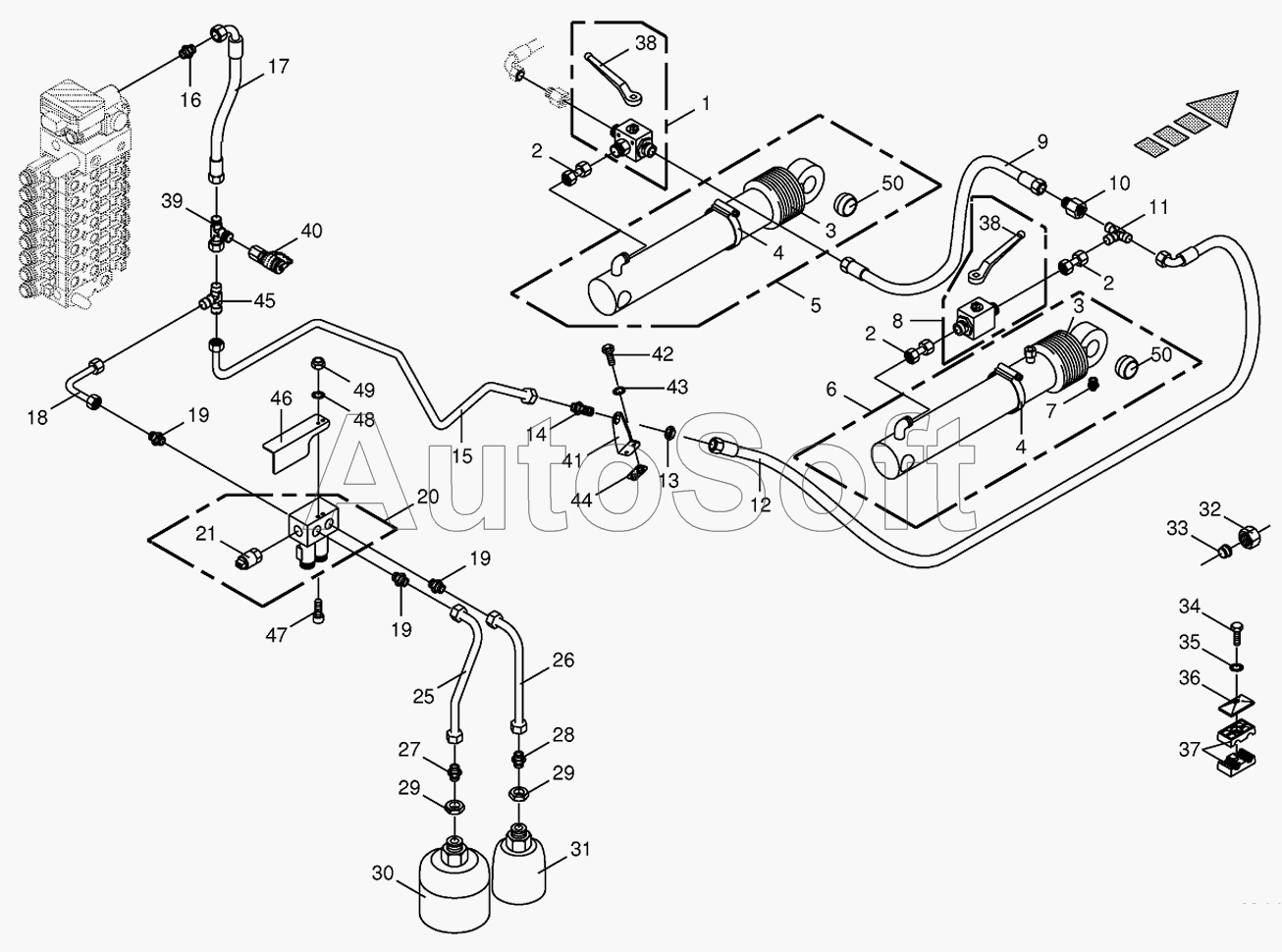

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Hydraulics-lift
38
38
26
27
28
29
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
50
50
10
2
2
2
3
3
4
4
4
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187013 | 0***3 | Sealing set | |
| 270096230 | 2***0 | Sealing set | |
| 1 | 0***0 | Diverter valve | |
| 2 | 0***0 | Double nipple | |
| 3 | 0***0 | Bellows | |
| 4 | 0***0 | Tube clip | |
| 4 | 0***0 | Tube clip | |
| 4 | 0***0 | Tube clip | |
| 5 | 0***3 | Hydraulic cylinder | |
| 6 | 0***2 | Hydraulic cylinder | |
| 7 | 0***0 | Grease niple | |
| 8 | 0***1 | Two-way plug valve | |
| 9 | 2***0 | High pressure hose line | |
| 10 | 0***0 | Reducer fitting | |
| 11 | 0***0 | T-reduction | |
| 12 | 2***0 | High pressure hose line | |
| 13 | 0***1 | Hex nut-low form | |
| 14 | 0***0 | Straight 2-way connector | |
| 15 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 16 | 0***1 | Male connector | |
| 17 | 2***0 | High pressure hose line | |
| 18 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 19 | 0***0 | Male connector | |
| 20 | 2***0 | Lift.hydr. hook up-block | |
| 21 | 0***0 | Pressure sensor | |
| 25 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 26 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 27 | 0***2 | Male connector | |
| 28 | 0***0 | Male connector | |
| 29 | 0***1 | Hex nut-low form | |
| 30 | 0***0 | Pressure accumulator | |
| 31 | 0***0 | Pressure accumulator | |
| 32 | 0***0 | Nozzle disc cap | |
| 33 | 0***1 | Cutting ring | |
| 34 | 0***1 | Hex head bolt | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***0 | Cover plate | |
| 37 | 0***0 | Tube clamp-2 halves | |
| 38 | 0***0 | Hand lever-incl. screw, washer | |
| 39 | 0***0 | Adjustable L connection | |
| 40 | 0***0 | Connector f.mini-test equipm. | |
| 41 | 2***0 | Support | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 0***0 | Carrier plate | |
| 45 | 0***0 | T-connector | |
| 46 | 2***0 | Guard plate | |
| 47 | 0***0 | Allen screw | |
| 48 | 0***1 | Detent edged washer | |
| 49 | 0***1 | Locknut | |
| 50 | 2***0 | Joint bearing |
