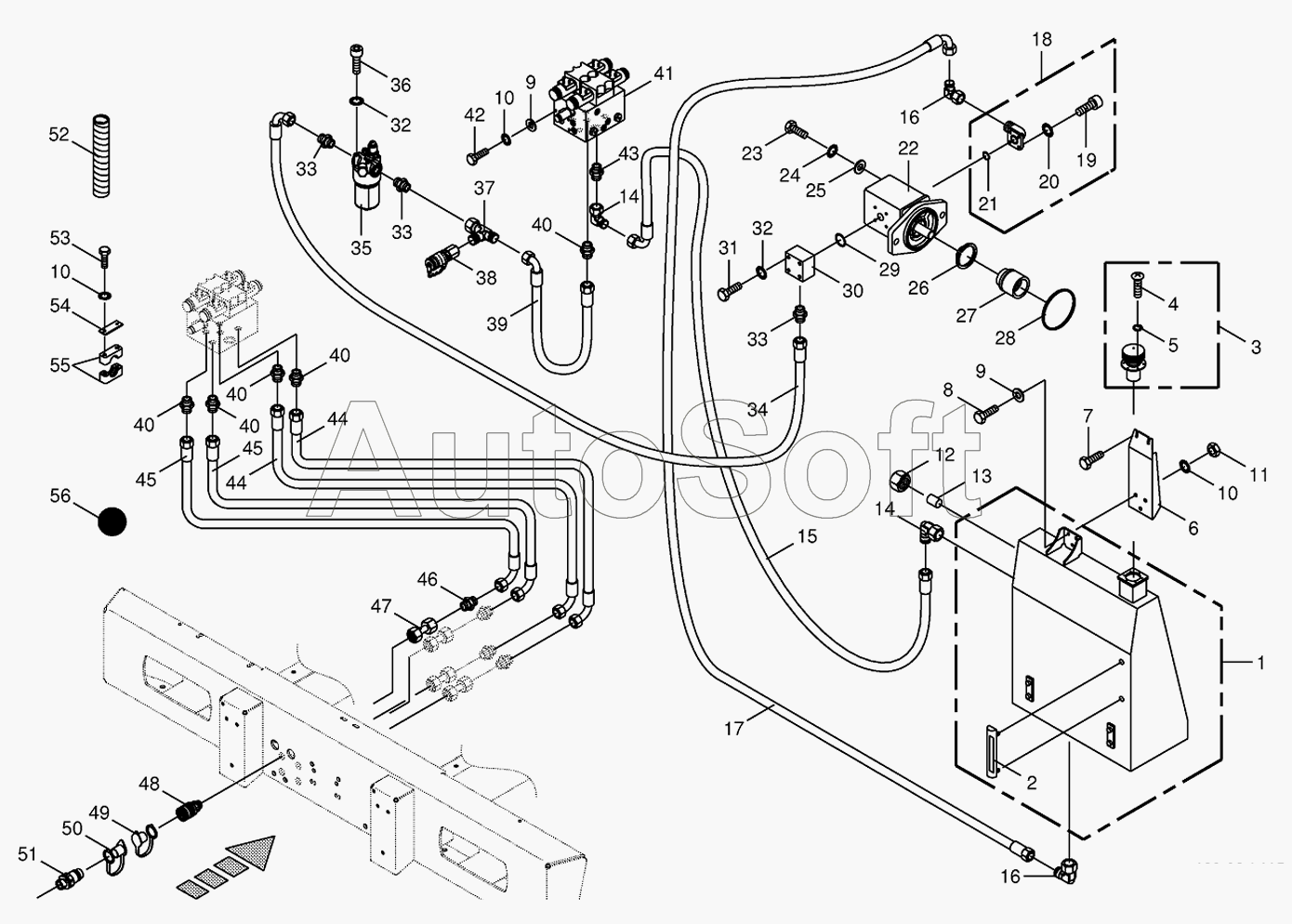

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Hydraulics-additive connection back
42
31
32
32
33
33
33
34
35
36
37
38
39
40
40
40
40
40
41
30
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
16
16
2
3
4
5
6
7
8
9
9
10
10
10
11
12
13
14
14
15
1
17
18
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009197310 | 0***0 | Filter element | |
| 270040280 | 2***0 | Contamination indicator | |
| 270104840 | 2***0 | Gasket ring | |
| 900012790 | 9***0 | O-ring | |
| 1 | 2***0 | Additional oil tank | |
| 2 | 0***1 | Oil level indicator | |
| 3 | 0***0 | Filler neck | |
| 4 | 0***0 | Fillister head screw | |
| 5 | 0***0 | O-ring | |
| 6 | 2***0 | Support | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Washer | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Hex nut | |
| 12 | 0***0 | Nozzle disc cap | |
| 13 | 0***0 | Locking cone w. O-ring | |
| 14 | 0***0 | Angle lug | |
| 15 | 0***0 | High pressure hose line | |
| 16 | 0***0 | Lug | |
| 17 | 2***0 | High pressure hose line | |
| 18 | 0***0 | Flange connection | |
| 19 | 0***1 | Allen screw | |
| 19 | 0***0 | Allen screw | |
| 20 | 0***0 | Detent edged washer | |
| 21 | 2***0 | O-ring | |
| 22 | 2***0 | Pump | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***1 | Washer | |
| 25 | 0***1 | Detent edged washer | |
| 26 | 0***0 | Circlip | |
| 27 | 2***0 | Adapter | |
| 28 | 0***1 | O-ring | |
| 29 | 0***0 | O-ring | |
| 30 | 0***1 | Connecting flange | |
| 31 | 0***1 | Hex head bolt | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***1 | Male connector | |
| 34 | 0***0 | High pressure hose line | |
| 35 | 2***0 | High pressure filter -cpl. | |
| 36 | 0***1 | Allen screw | |
| 37 | 0***0 | Adjustable L connection | |
| 38 | 0***0 | T-connector | |
| 39 | 2***0 | High pressure hose line | |
| 40 | 0***2 | Male connector | |
| 41 | 2***0 | Diverter valve bloc | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***1 | Male connector | |
| 44 | 0***0 | High pressure hose line | |
| 45 | 2***0 | High pressure hose line | |
| 46 | 0***0 | Connector | |
| 47 | 0***0 | Double nipple | |
| 48 | 2***0 | Sleeve | |
| 49 | 2***0 | Dust cap-red | |
| 50 | 2***0 | Dust cap-red | |
| 51 | 2***0 | Connector plug | |
| 52 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 53 | 0***1 | Hex head bolt | |
| 54 | 0***0 | Cover plate | |
| 55 | 0***1 | Tube clamp-2 halves | |
| 56 | 0***1 | Oil-Id.-no.= 1ltr |
