Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Condenser for air conditioner-cpl.
1
2
3
3
3
3
4
4
4
4
5
6
7
7
7
7
8
9
10
11
12
13
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
16
17
18
18
18
18
18
18
19
20
21
22
22
22
22
22
22
23
24
26
26
27
28
29
30
31
32
32
32
32
33
33
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
45
46
47
48
48
49
50
50
50
51
53
54
54
55
56
57
58
59
59
60
61
62
63
64
65
65
66
67
68
69
70
71
72
73
73
74
75
76
77
78
79

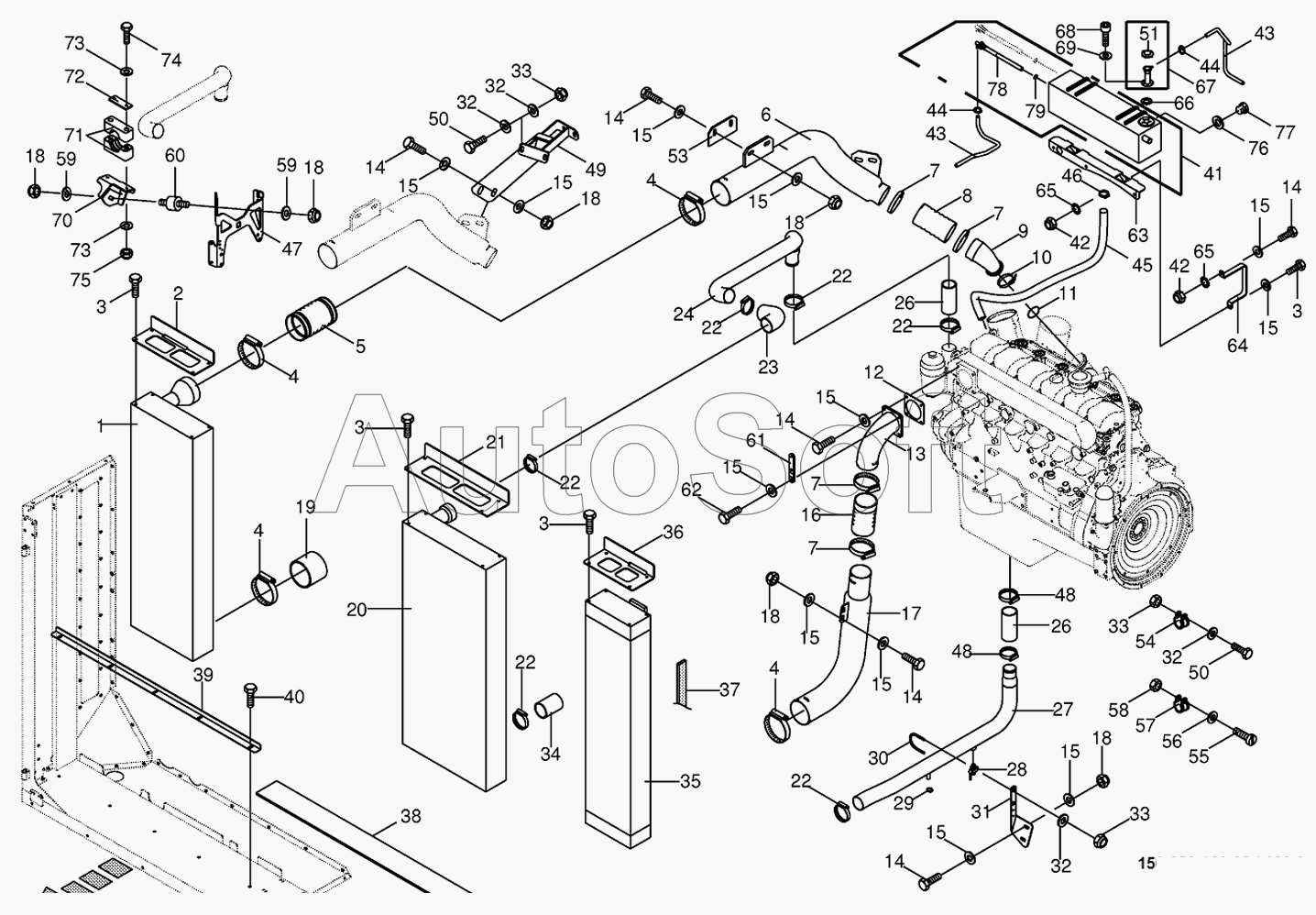

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Charge air cooler | |
| 2 | 2***0 | Cover plate | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Clamp | |
| 5 | 0***0 | Corrugated tube-auburn | |
| 6 | 0***0 | Charge air tube | |
| 7 | 0***0 | Hose clamp | |
| 8 | 0***0 | Hose | |
| 9 | 0***0 | Charge air tube | |
| 10 | 0***0 | Hose clip | |
| 11 | 0***0 | O-ring | |
| 12 | 0***0 | Gasket | |
| 13 | 0***0 | Charge air connector | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Washer | |
| 16 | 0***0 | Hose | |
| 17 | 0***1 | Charge air tube | |
| 18 | 0***0 | Locknut | |
| 19 | 0***0 | Hose coupling-auburn | |
| 20 | 0***1 | Cooling solvent cooler | |
| 21 | 2***0 | Cover plate | |
| 22 | 0***0 | Joint bolt-hose clamp | |
| 23 | 0***0 | Hose connector | |
| 24 | 2***0 | Water tube | |
| 26 | 0***2 | Sleeve | |
| 27 | 0***0 | Water tube | |
| 28 | 0***0 | Discharge drain | |
| 29 | 0***0 | Tube clip | |
| 30 | 0***0 | Holding bow | |
| 31 | 0***0 | Support plate | |
| 32 | 0***0 | Washer | |
| 33 | 0***0 | Locknut | |
| 34 | 0***2 | Sleeve | |
| 35 | 0***1 | Oil cooler | |
| 36 | 2***0 | Cover plate | |
| 37 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 38 | 2***0 | Floor mat | |
| 39 | 2***0 | Angle | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 2***1 | Cooling agent header tank | |
| 42 | 0***0 | Hex nut | |
| 43 | 0***0 | Hose-Id.-no.= 1m | |
| 44 | 0***0 | Hose clamp | |
| 45 | 0***0 | Hose | |
| 46 | 0***0 | Tube clip | |
| 47 | 0***1 | Holding plate | |
| 48 | 0***0 | Joint bolt-hose clamp | |
| 49 | 2***0 | Panel | |
| 50 | 0***0 | Hex head bolt | |
| 50 | 0***0 | Hex head bolt | |
| 51 | 0***0 | Sealing cap | |
| 53 | 0***0 | Enclosure | |
| 54 | 0***0 | Tube clip w. rubber | |
| 54 | 0***0 | Tube clip w. rubber | |
| 55 | 0***0 | Allen screw | |
| 56 | 0***1 | Washer | |
| 57 | 0***0 | Tube clip w. rubber | |
| 58 | 0***1 | Hex nut | |
| 59 | 9***0 | Washer | |
| 60 | 2***0 | Rubber pad | |
| 61 | 2***0 | Hose support | |
| 62 | 0***0 | Hex head bolt | |
| 63 | 2***0 | Support | |
| 64 | 2***0 | Yoke | |
| 65 | 0***1 | Detent edged washer | |
| 66 | 2***1 | Gasket ring | |
| 67 | 2***0 | Filler neck | |
| 68 | 0***0 | Allen screw | |
| 69 | 0***0 | Washer | |
| 70 | 2***0 | Tube support | |
| 71 | 2***0 | Tube clamp-2 halves | |
| 72 | 2***0 | Cover plate | |
| 73 | 0***1 | Washer | |
| 74 | 0***0 | Hex head bolt | |
| 75 | 0***1 | Locknut | |
| 76 | 0***1 | Gasket ring | |
| 77 | 2***0 | Screw plug | |
| 78 | 2***0 | Angle lug | |
| 79 | 9***0 | O-ring | |
| 80 | 2***0 | Spiral strip-Id.-no.= 1m |
