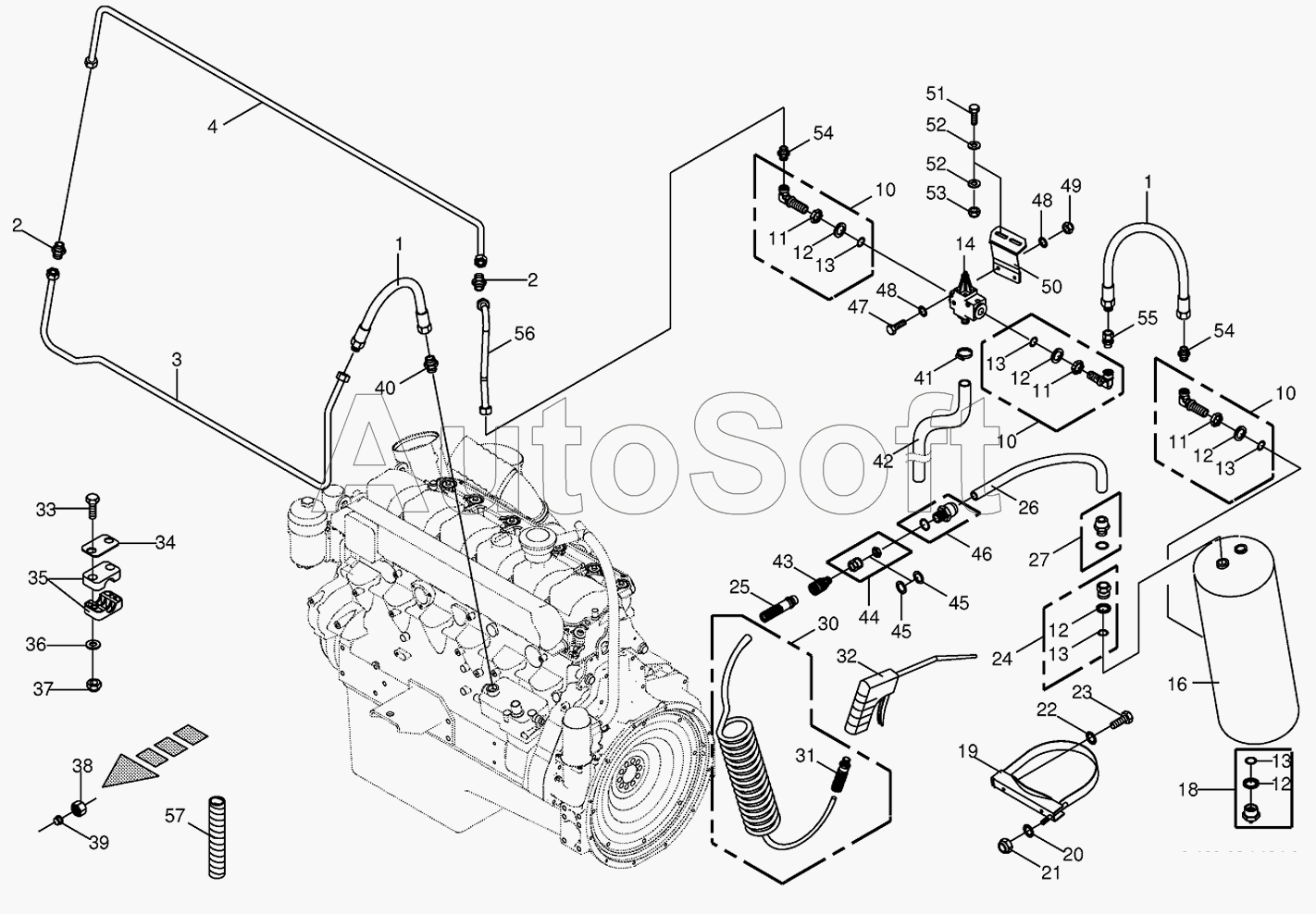

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Air pressure-Blow-out gun
1
1
2
2
3
4
10
10
10
11
11
11
12
12
12
12
12
13
13
13
13
13
14
16
18
19
20
21
22
23
24
25
26
27
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
48
49
50
51
52
52
53
54
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hose | |
| 2 | 0***0 | Connector | |
| 3 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 4 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 10 | 0***1 | Angle-male connector | |
| 11 | 0***1 | Hex nut-low form | |
| 12 | 0***0 | Thrust ring | |
| 13 | 0***0 | O-ring | |
| 14 | 0***1 | Pressure governor | |
| 16 | 0***0 | Air pressure container | |
| 18 | 0***1 | Drain valve | |
| 19 | 0***1 | Tension band | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***0 | Locknut | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | Reducing piece | |
| 25 | 0***0 | Plugnipple with bend protectio | |
| 26 | 2***0 | Plastic tubing -Id.-no.= 1m | |
| 27 | 0***0 | Straight screw-in connection | |
| 30 | 0***1 | Spiral hose | |
| 31 | 0***0 | Straight screw-in connection | |
| 32 | 0***0 | Blow-out gun | |
| 33 | 9***0 | Hex head bolt | |
| 34 | 0***0 | Cover plate | |
| 35 | 2***0 | Tube clamp -2 halves | |
| 36 | 0***1 | Washer | |
| 37 | 0***1 | Locknut | |
| 38 | 0***0 | Nozzle disc cap | |
| 39 | 0***1 | Cutting ring | |
| 40 | 0***0 | Male connector | |
| 41 | 0***0 | Tube clip | |
| 42 | 0***0 | Hose-Id.-no.= 1m | |
| 43 | 2***0 | Clutch w. external screw threa | |
| 44 | 9***0 | Sleeve bulkhead | |
| 45 | 0***0 | Supporting disc | |
| 46 | 2***0 | Straight screw-in connection | |
| 47 | 0***1 | Hex head bolt | |
| 48 | 0***1 | Detent edged washer | |
| 49 | 0***0 | Locknut | |
| 50 | 2***1 | Support | |
| 51 | 0***0 | Hex head bolt | |
| 52 | 0***0 | Washer | |
| 53 | 0***0 | Locknut | |
| 54 | 0***1 | Male connector | |
| 55 | 0***0 | Male connector | |
| 56 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 57 | 2***0 | Spiral strip-Id.-no.= 1m |
